Vishay Semiconductors VIA2000SD隔離放大器基于電容隔離技術，具有0.02V至2V單端輸入信號范圍。該放大器是一款高性能差分輸出隔離放大器，適用于高精度隔離式電壓檢測。VIA2000SD放大器具有無與倫比的CMTI (最小值為100kV/μs)，可在嘈雜環境中精確測量。該放大器的工作溫度范圍為-40°C至125°C，典型帶寬為400kHz。該放大器符合RoHS標準，不含鹵素。該隔離放大器非常適合用于總線電壓監控、交流電機控制、電源和太陽能逆變器以及不間斷電源。

數據手冊；*附件：Vishay Semiconductors VIA2000SD - 隔離放大器數據手冊.pdf

特性

• 隔離測試電壓：5000VRMS
• 固定增益：1
• 低失調誤差和漂移
  • ±1.5mV（最大值）和-5μV/°C至30μV/°C
• 低增益誤差和漂移
  • ±0.3%（最大值）和±45ppm/°C（最大值）
• 低非線性和漂移：
  • ±0.05%（最大值）和±1ppm/°C (典型值）
• SNR：70dB (典型值BW=100kHz)
• 寬帶寬：400kHz（典型值）
• 高CMTI：150kV/μs (典型值）
• 內置VDD1 監控
• 工作溫度范圍：-40 °C至125 °C
• 符合RoHS指令，無鉛

功能框圖

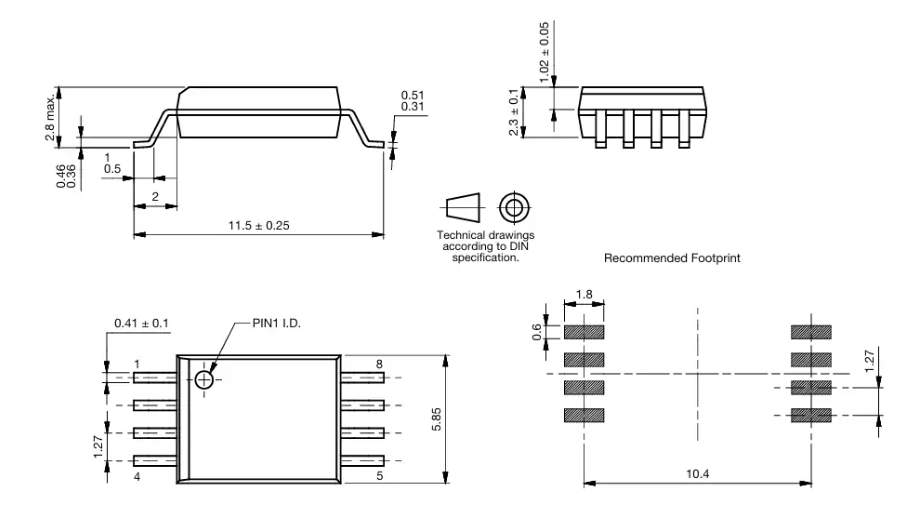

尺寸

?基于VIA2000SD的高可靠性隔離放大器技術解析與應用指南?

?一、器件架構與核心技術突破?

VIA2000SD是Vishay推出的基于電容隔離技術的增強型隔離放大器，采用SOP-8封裝（5.85 mm × 7.50 mm）。其內部采用創新性的Σ-Δ調制器結合四級模擬濾波器的信號鏈架構，通過內部振蕩器生成時鐘信號，實現輸入輸出端完全電氣隔離。該器件具備以下核心特性：

• ?強化絕緣性能?：5000 VRMS耐受電壓，8000 Vpeak瞬態隔離電壓
• ?卓越的線性度?：非線性誤差±0.05%（最大值），溫度漂移僅±1 ppm/°C
• ?超高共模抑制?：典型CMTI達150 kV/μs，最小保證值100 kV/μs
• ?寬溫度范圍?：-40 °C至+125 °C工作溫度

?二、電氣特性深度解析?

?電源管理系統?

• 側1電源（VDD1）：3.0 V至5.5 V，典型電流11.4 mA
• 側2電源（VDD2）：3.0 V至5.5 V，典型電流6.3 mA
• 集成VDD1欠壓鎖定：檢測閾值2.3 V（典型值）

?信號鏈精度指標?

• 輸入偏移電壓：±0.4 mV（典型值），最大±1.5 mV
• 增益誤差：±0.05%（典型值），最大±0.3%
• 總諧波失真：-87 dB（典型值，fIN = 10 kHz）
• 信噪比：70 dB（典型值，BW = 100 kHz）

?動態性能參數?

• 帶寬：400 kHz（典型值）
• 建立時間：0.5 ms（典型值，至0.1%精度）

?三、關鍵應用場景實現方案?

?1. 總線電壓監測系統設計?
典型應用電路采用電阻分壓網絡將高電壓總線（如直流母線）信號衰減至VIA2000SD的線性輸入范圍（0.02 V至2 V）。關鍵設計要點：

?采樣電阻選擇準則?

• 正常工作條件：VIN ≤ 2 V（全量程范圍）
• 過壓保護條件：VIN ≤ 2.56 V（輸出鉗位點）
• 推薦阻值比例應確保在最大允許過壓條件下不超過鉗位電壓

?PCB布局優化策略?

• VDD1/VDD2旁路：0.1 μF電容就近放置
• 增強濾波：可選1-10 μF電容并聯
• 隔離接地：GND1與GND2必須物理分離

?2. 故障安全機制?
器件集成多重保護功能：

• VDD1欠壓檢測：自動觸發故障安全模式
• 關斷保護：SHTDN引腳置高電平激活保護
• 輸出鉗位：輸入超限時自動限制輸出幅度

?四、熱管理與可靠性設計?

?散熱參數配置?

• 結至環境熱阻：86 °C/W
• 結至板熱阻：42 °C/W
• 最大安全溫度：150 °C（結溫限制）

?安全限流曲線應用?
根據熱降額曲線，在高溫環境下需相應降低供電電流。例如：

• 25°C環境：最大允許電流260 mA
• 125°C環境：最大允許電流降至約150 mA

?五、系統集成注意事項?

?信號調理電路設計?
輸出級推薦采用運放電路將差分輸出轉換為單端信號，便于ADC采集。典型配置：

• 差分轉單端：使用精密運算放大器
• 抗混疊濾波：在ADC前端配置適當濾波器

?隔離屏障維護?

• 爬電距離：8 mm（最?。?/li>
• 電氣間隙：8 mm（最小）
• 絕緣厚度：28 μm（典型值）

?六、認證合規性?

VIA2000SD已獲得多項國際安全認證：

• UL/cUL認證
• DIN EN 60747-5-5 (VDE 0884-5)
• CQC認證
