抬頭顯示（HUD）系統通過將車速、導航等信息投射至駕駛員視野前方，已成為提升駕駛安全性的核心配置。然而，當車輛電動天窗開啟時，直射陽光不僅帶來雜散光干擾，更會通過熱能作用導致HUD 光學組件變形，引發虛像偏移。紫創測控Luminbox深耕太陽光模擬器技術創新，其全光譜、高穩定性的模擬系統為HUD 測試提供了可靠實驗基礎，可助力電動天窗直射工況下的HUD測試。

太陽光模擬器HUD測試環境的構建

luminbox

太陽光模擬器在一系列輸入角度上模擬太陽光

復現電動天窗直射工況需構建熱- 光耦合測試平臺，其精度取決于太陽光模擬器性能，該模擬器需滿足三項關鍵指標：

光譜匹配性，符合AM1.5G 標準，保證可見光與紅外熱能比例同真實太陽光一致，避免光譜偏差導致熱效應失真；

輻照強度與均勻性，穩定提供1000W/m2 輻照度（等效正午陽光），光斑區域均勻性控制在 ±5% 內，確保 HUD 組件受熱一致；

角度可控性，支持0°-90° 入射角度調節以模擬不同時段太陽高度角，可聚焦照射 PGU 模塊、反射鏡等關鍵部件。

被測HUD按實車參數固定于模擬駕駛艙，與駕駛員眼點相對位置誤差≤±1mm。太陽光模擬器測試中監控溫濕度，控制照射時長（0-120 分鐘），覆蓋短時暴曬與長時照射場景。

HUD熱效應與虛像偏移機理的測試

luminbox

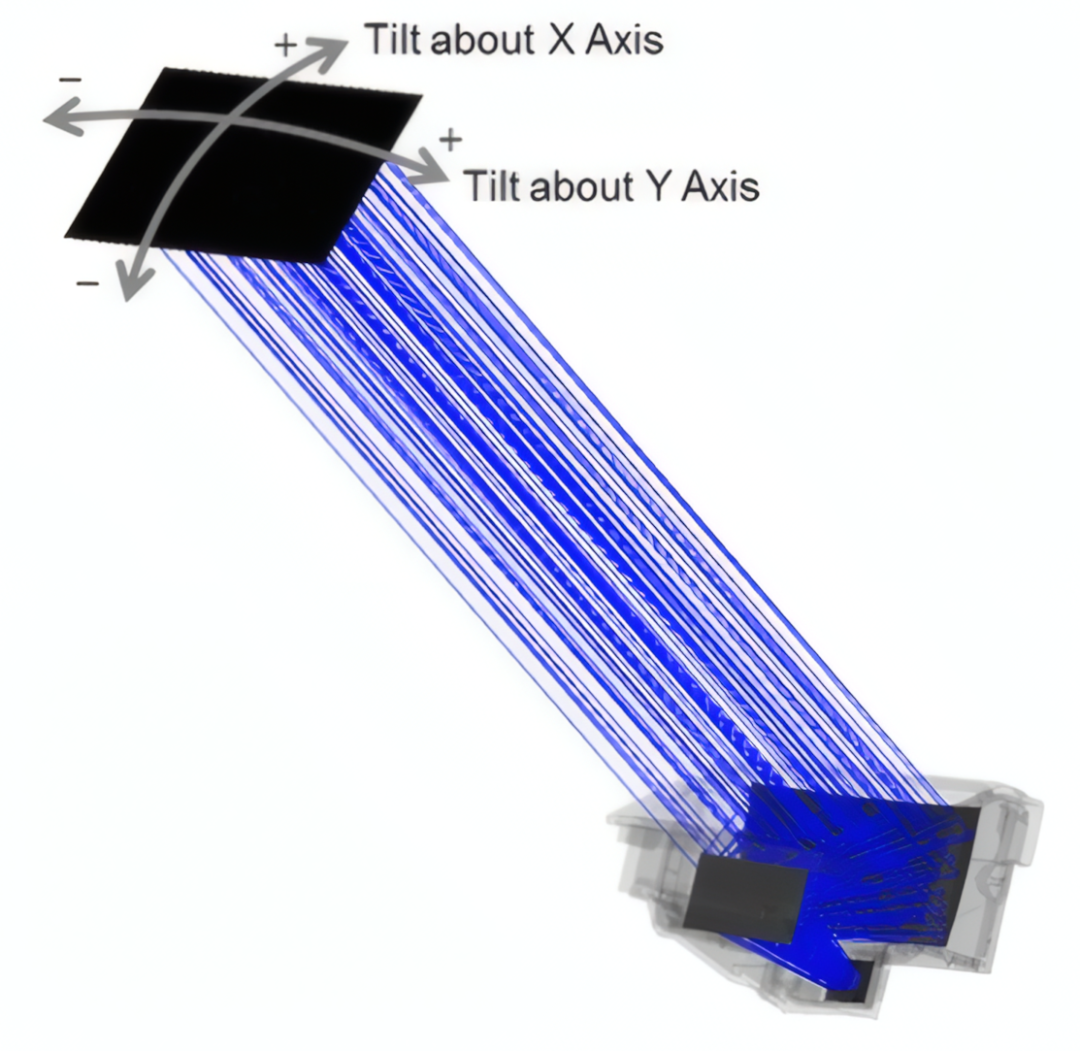

直射陽光透過天窗形成的高能量光斑，在HUD 表面形成“熱焦點”，熱效應顯著。HUD 組件材料熱膨脹系數不同：PGU 外殼為壓鑄鋁（約 23×10??/℃），反射鏡支架常用 PBT + 玻纖（約 30×10??/℃），光學鏡片為玻璃（約 8×10??/℃）。太陽光模擬器光斑照射下，局部10 分鐘內升至 60-80℃，未受照區域約 30℃，形成溫度梯度。

非均勻熱負荷引發差異化膨脹：金屬支架伸縮致反射鏡法線偏移0.1°，塑料殼體變形使 PGU 光源位移 5μm。經 100-500 倍光學系統放大，2-3 米處虛像偏移 1-5cm，超出 ±1.5cm 范圍，影響信息可讀性。

HUD虛像偏移量的高精度動態捕捉技術測試

luminbox

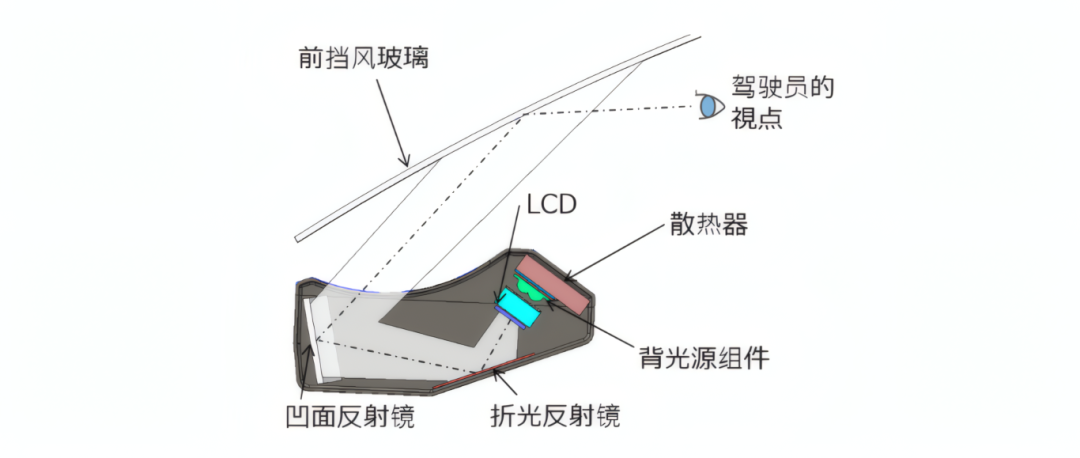

HUD的構造

借助太陽光模擬器系統實時捕捉偏移，核心是“眼點還原 - 特征追蹤 - 精度計算” 閉環設計。先三維定位還原駕駛員主視區“眼點”（距方向盤 650-750mm，高 700-800mm），固定 500 萬像素以上工業相機，配遠心鏡頭（畸變率 < 0.1%）消透視偏差。

HUD 投射特制測試圖案，邊緣對比度≥90% 以提識別精度。照射前采基準圖像記特征點坐標，照射中相機 10 幀 / 秒拍攝，經亞像素邊緣檢測算法提取實時坐標，計算水平（X 軸）與垂直（Y 軸）偏移量（單位：mm）。

HUD雜散光干擾下的測量精度保障

luminbox

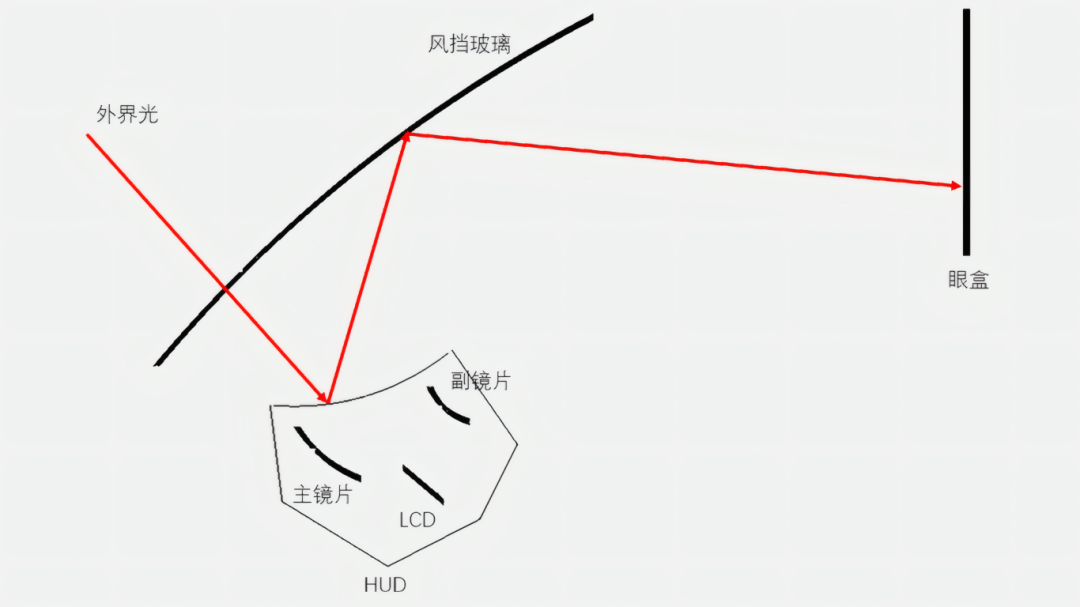

HUD系統外側眩光形成示意圖

直射陽光產生的雜散光會降低虛像對比度，需通過多維度技術抑制干擾。

太陽光模擬器光學濾波：相機鏡頭加窄帶通濾光片（半帶寬≤10nm），中心波長匹配HUD 光源，雜散光透過率≤0.1%。

圖案與成像優化：用≥10,000cd/m2 高亮度 LED 提信噪比，相機 HDR 模式（3 次曝光合成，動態范圍 120dB）避免過曝或暗部丟失。時序上同步模擬器與相機觸發，通過 100 幀平均算法將噪聲降至 0.5 像素以內，確保測量穩定性。

電動天窗直射工況下的HUD 測試，是驗證智能駕駛交互系統可靠性的關鍵環節。通過高精度太陽光模擬器復現真實熱- 光環境，結合亞像素級測量技術，可精準量化虛像偏移規律，為 HUD 結構優化、熱管理設計提供數據支撐。

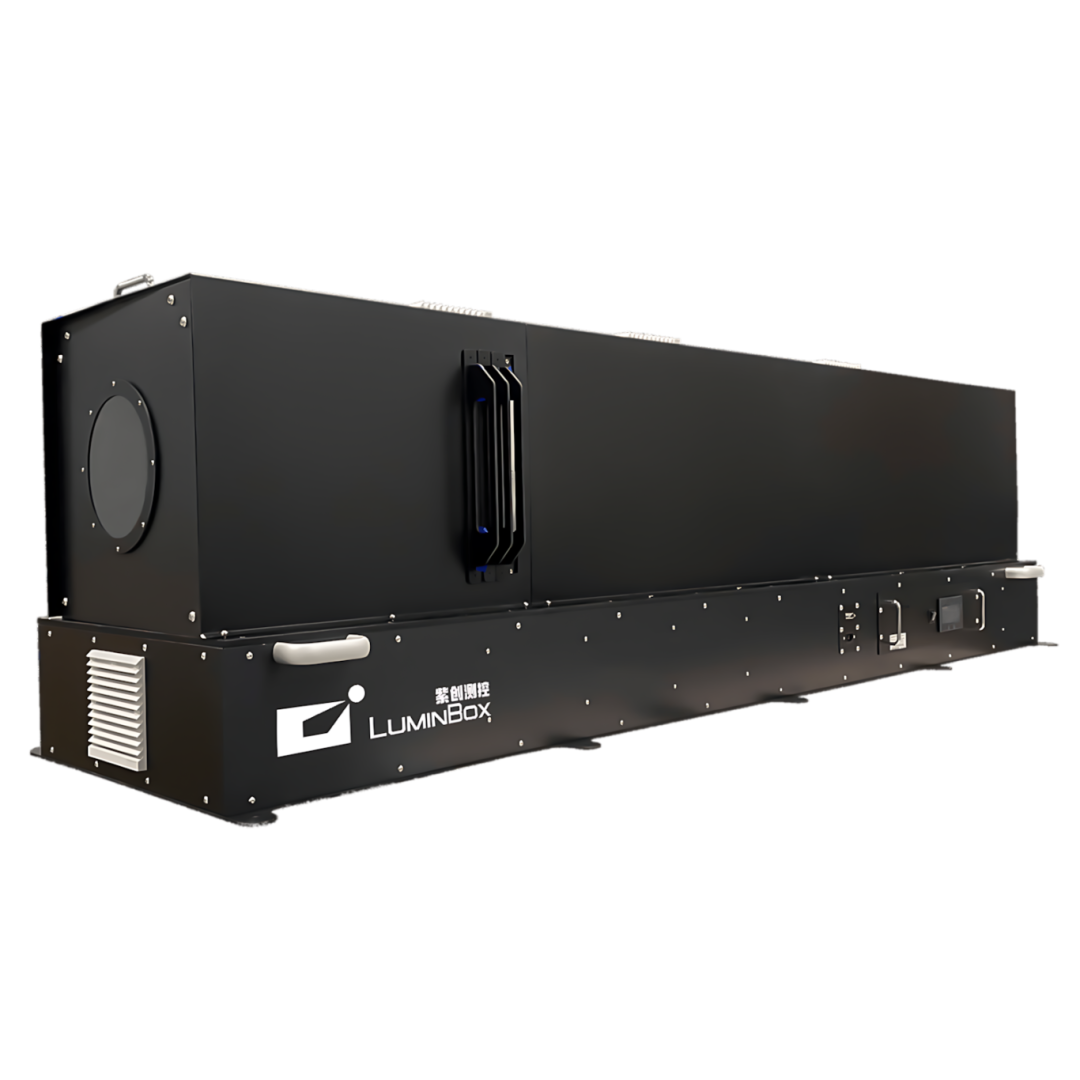

Luminbox 全光譜準直型太陽光模擬器

luminbox

紫創測控Luminbox 全光譜準直型太陽光模擬器為跨行業材料提供高精度老化測試與性能驗證，能精準模擬自然光環境，支持光譜/ 亮度 / 色溫調控。

全光譜覆蓋：350nm-1100nm 光譜，貼近自然光權重

高動態亮度：2 米處 20,000-150,000Lux，滿足 HUD 亮度響應測試

強光抗擾驗證：直射模擬復現圖像模糊/ 重影問題場景

多場景適應：支持日間/ 夜間 / 隧道等光照動態切換測試

紫創測控Luminbox 全光譜準直型太陽光模擬器以精密光學的工程化應用，可有效縮短從基礎研究到工業驗證的周期，為電動天窗直射工況下HUD測試提供可靠的“人工太陽”。將實驗室級創新轉化為產業化能力，助力能源材料、環境技術、航空航天等領域的技術革新。
