車載抬頭顯示器（HUD）通過將行車關鍵信息投射于駕駛員前方視野，顯著提升了駕駛安全性。然而，當遭遇強烈陽光照射時，HUD系統可能面臨嚴峻挑戰——陽光通過光學系統"倒灌"而入，導致顯示信息對比度下降、圖像模糊，甚至引發系統過熱。這一問題的有效解決，需在研發階段進行精準的光學性能驗證。紫創測控luminbox太陽光模擬器憑借其卓越的光學特性與可控性，可為HUD的耐陽光倒灌性能評估提供科學可靠的實驗技術。

HUD 的工作原理與陽光倒灌問題

luminbox

車載抬頭顯示器（HUD）技術原理

車載顯示器HUD由圖像生成單元（PGU）、光學傳導系統與投影介質構成：PGU 生成數字圖像，光學系統通過反射鏡、透鏡組調整光路，將圖像投射至擋風玻璃或?qū)Ｓ闷聊?/strong>，形成與現實場景疊加的虛像。

陽光倒灌本質是“雜光干擾”：陽光以特定角度入射時，部分光線經汽車擋風玻璃反射進入HUD 接收光路，與有效成像光疊加。若倒灌光強超過有效光強，會導致成像信噪比下降，在太陽高度角15°-60°（早晚通勤、正午行駛）場景中尤為突出。

耐陽光倒灌性能的關鍵因素

luminbox

顯示亮度：強光下需具備自適應調節能力，標準視場角（±15°）內峰值亮度不低于10,000 cd/m2，確保有效光強覆蓋倒灌光強；

對比度：高對比度能確保顯示信息與背景形成明顯的視覺區分，提升信息讀取效率。

光學設計：合理的光學設計能減少陽光反射，提升顯示效果。

材料選擇：使用低反射率材料可有效減少陽光倒灌。

太陽光模擬器在 HUD 倒灌實驗中的作用

luminbox

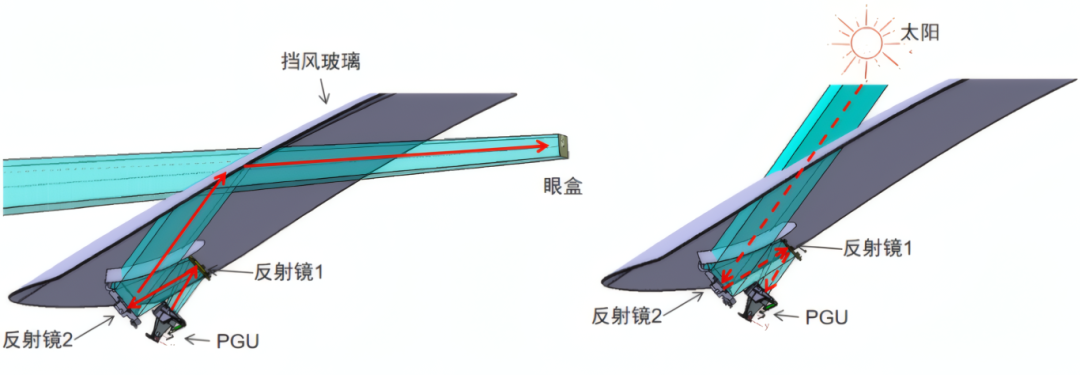

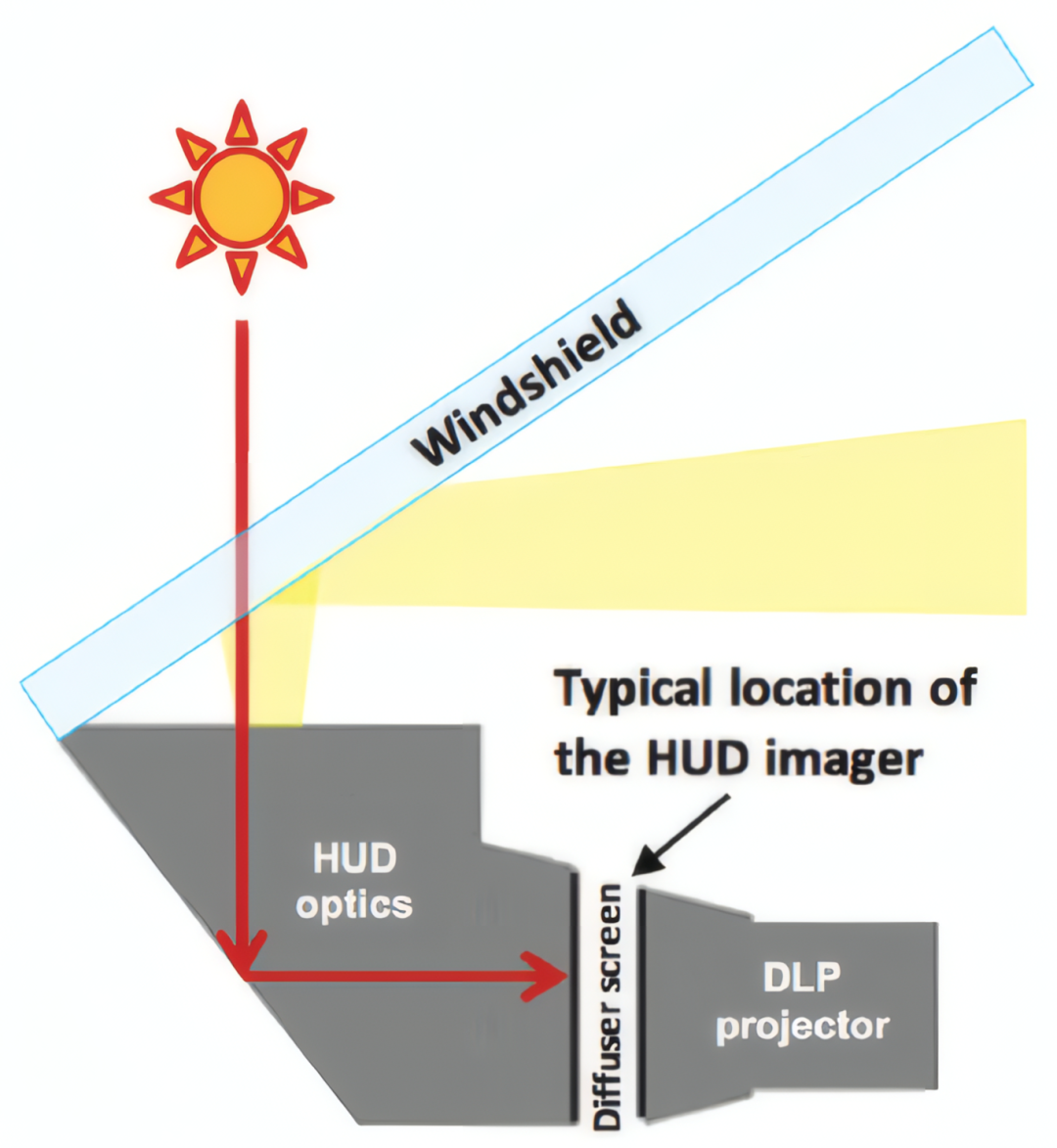

太陽輻射如何集中作用于HUD成像器上

太陽光模擬器是倒灌實驗的核心設備，可突破自然光照不確定性，實現標準化實驗條件，具體作用如下：

1.高保真模擬光照

符合IEC 60904-9標準，輸出AM1.5G太陽光譜（380-780 nm 可見光匹配度≥98%），輻照強度500-1200 W/m2連續調節，覆蓋不同地域極端日照，避免光譜偏差導致誤差；

2.精準控制參數

角度調節精度±0.1°，可模擬太陽高度角（0°-90°）、方位角（0°-360°）動態變化，復現日出逆光、正午直射等場景，定位倒灌臨界角度；

3.支撐量化實驗

閉環控制系統將輻照均勻性控制在±3%以內，確保實驗條件一致，同時聯動光譜輻射計、亮度計，實時采集倒灌光強、成像亮度數據，為性能優化提供量化依據。

耐陽光倒灌性能測試方法

luminbox

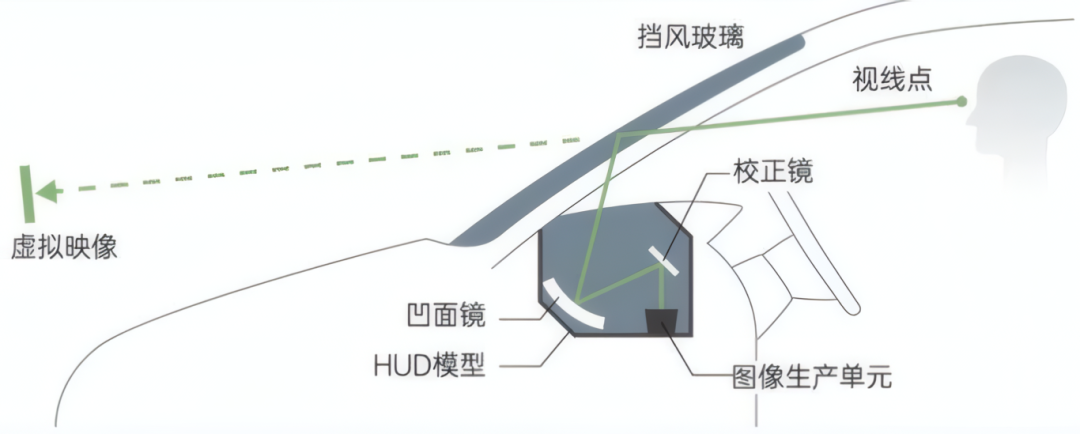

車載抬頭顯示器（HUD）的結構

基于SAE J1757 與 ISO 15008標準，太陽光模擬器對HUD耐陽光倒灌性能測試分四步：

1.亮度衰減測試：

①搭建平臺：HUD 固定于標準測試臺（模擬駕駛員眼點 EPP），太陽光模擬器置于前方3m 處，調至 AM1.5G 光譜、1000 W/m2 強度；

②流程：測無光照基準亮度（取 5 點均值），再測 500、800、1200 W/m2 下亮度，計算衰減率（≤25%）；

2.動態對比度測試：

選字符“8”、導航箭頭為測試對象，依 ISO 15008 在 EPP 處測 “元素峰值亮度 / 背景亮度”，1200 W/m2 下對比度≥100:1；

3.反射率測試：

用分光光度計（380-780 nm，精度 ±0.1%）測反射鏡、透鏡組等，PGU 工作波段（如 450-650 nm）反射率≤0.5%；

4.實車駕駛驗證：

選晴天正午（900-1100 W/m2，高度角 50°-70°）、傍晚逆光（300-500 W/m2，高度角 10°-20°）場景，3 名矯正視力≥1.0 的測試員在 60-120 km/h 下評估可讀性，數據與太陽光模擬器結果偏差≤10%。

太陽光模擬器為HUD系統的耐陽光倒灌性能研究提供了可靠的實驗手段。不僅能夠準確評估現有產品的光學性能，更能為下一代HUD產品的光學設計提供重要的改進方向。未來，太陽光模擬器技術與測試方法的持續創新，將推動HUD產品在光學性能、可靠性和安全性方面實現新的突破，為智能駕駛視覺系統的長遠發展奠定堅實基礎。

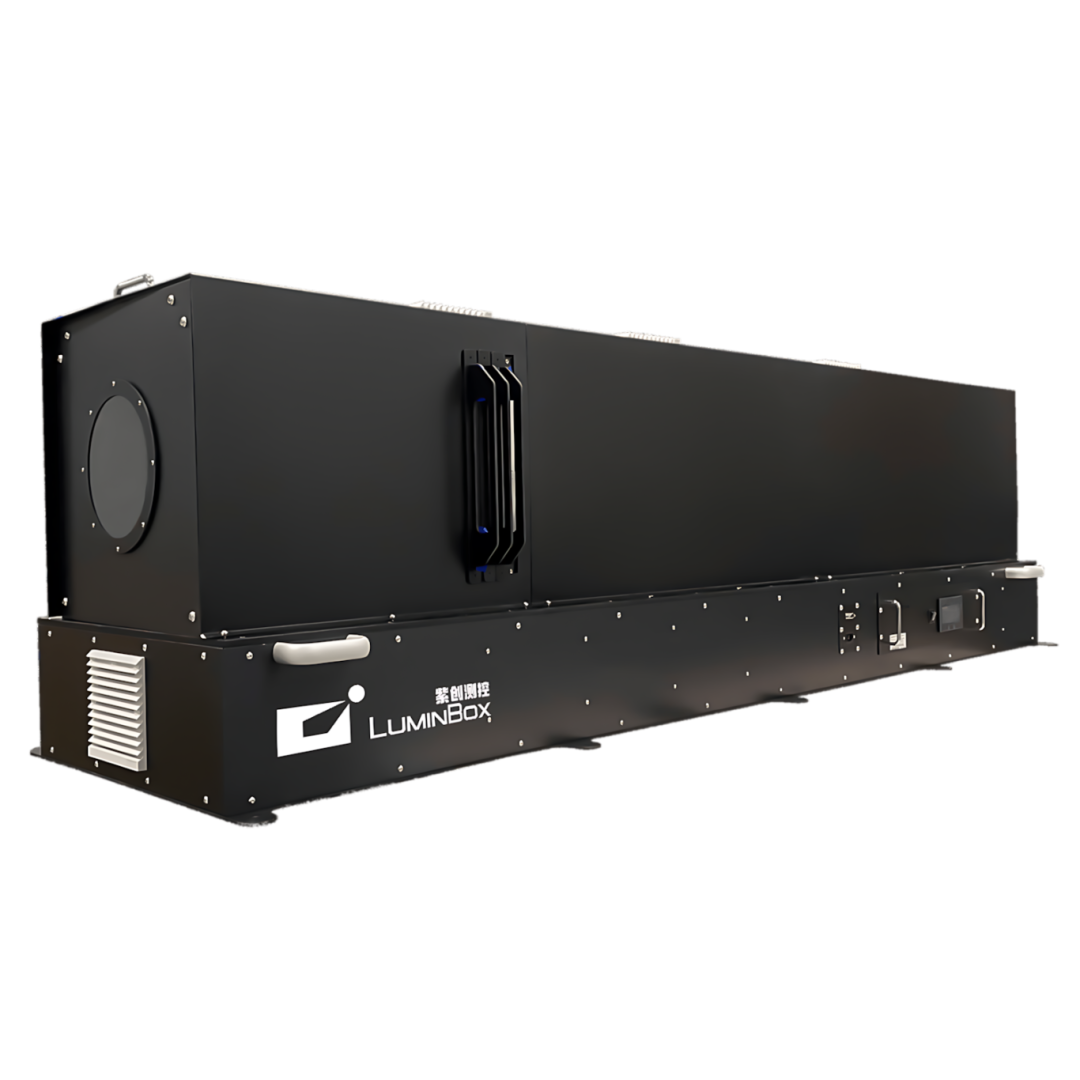

Luminbox 全光譜準直型太陽光模擬器

luminbox

紫創測控Luminbox全光譜準直型太陽光模器是專為車載HUD系統光性能測試而設計的專業光源設備。通過精準控制光譜、亮度與色溫，模擬真實光照條件，幫助車載系統在室內進行HUD倒灌實驗。

?

全光譜覆蓋：350nm-1100nm 光譜，貼近自然光權重

高動態亮度：2 米處20,000-150,000Lux，滿足HUD 亮度響應測試

強光抗擾驗證：直射模擬復現圖像模糊/ 重影問題場景

多場景適應：支持日間/ 夜間 / 隧道等光照動態切換測試

紫創測控Luminbox全光譜準直型太陽光模擬器以精密光學的工程化應用，可有效縮短從基礎研究到工業驗證的周期，為車載HUD倒灌實驗的檢測提供可靠的“人工太陽”，助力汽車領域的技術革新。
