該ADS54J40是一款低功耗、寬帶寬、14位、1.0GSPS、雙通道模數轉換器（ADC）。該器件專為高信噪比 （SNR） 而設計，可提供 –158 dBFS/Hz 的本底噪聲，適用于在寬瞬時帶寬下實現最高動態范圍的應用。該器件支持數據速率高達10.0 Gbps的JESD204B串行接口，每個ADC支持兩個或四個通道。緩沖模擬輸入在寬頻率范圍內提供均勻的輸入阻抗，并最大限度地減少采樣保持毛刺能量。每個ADC通道都可以選擇連接到寬帶數字下變頻器（DDC）模塊。該ADS54J40在較大的輸入頻率范圍內以極低的功耗提供出色的無雜散動態范圍 （SFDR）。

JESD204B接口減少了接口線的數量，從而實現了高系統集成密度。內部鎖相環（PLL）將ADC采樣時鐘相乘，得出用于序列化每個通道的14位數據的位時鐘。
*附件：ads54j40.pdf

特性

• 14位分辨率、雙通道、1GSPS ADC
• 本底噪聲：–158 dBFS/Hz
• 光譜性能（f 在 = 170 MHz，–1 dBFS）：
  • 信噪比：69.0 dBFS
  • NSD：–155.9 dBFS/Hz
  • SFDR：86 dBc（包括交錯音調）
  • SFDR：89 dBc（HD2、HD3 和交錯音調除外）
• 光譜性能（f 在 = 350 MHz，–1 dBFS）：
  • 信噪比：66.3 dBFS
  • NSD：–153.3 dBFS/Hz
  • SFDR：75 dBc
  • SFDR：85 dBc（HD2、HD3 和交錯音調除外）
• 信道隔離度：100 dBc（f 在 = 170兆赫
• 輸入滿量程：1.9 V聚丙烯
• 輸入帶寬 （3 dB）：1.2 GHz
• 片上抖動
• 集成寬帶 DDC 模塊
• JESD204B支持子類 1 的接口：
  • 每個 ADC 2 通道，速率為 10.0 Gbps
  • 每個ADC4通道，5.0 Gbps
  • 支持多芯片同步
• 功耗：1.35 GSPS 時為 1 W/ch
• 封裝：72引腳VQFNP（10 mm×10 mm）

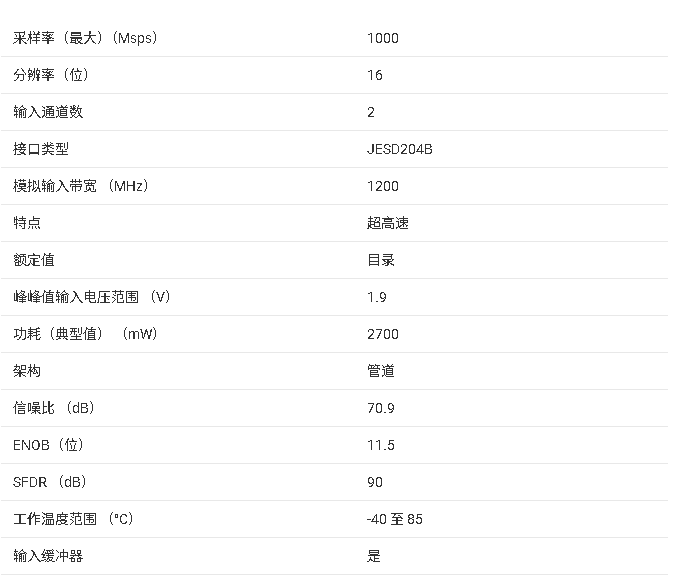

參數

ADS54J40 是德州儀器推出的高速、高精度雙通道模數轉換器，核心優勢是 1.0-GSPS 采樣率、14 位分辨率、寬輸入帶寬及優異的頻譜性能，支持 JESD204B 接口與多芯片同步，適用于雷達、寬帶無線通信、測試儀器等對高速數據采集和動態范圍要求嚴苛的場景。

一、核心性能與定位

• 精度與頻譜性能 ：14 位分辨率，噪聲基底低至 - 158 dBFS/Hz；170MHz 輸入時 SNR 達 68.9 dBFS、SFDR 達 86 dBc（含交織雜散），89 dBc（不含二次 / 三次諧波及交織雜散），通道隔離度 100 dBc，動態范圍優異。
• 輸入與帶寬 ：差分輸入滿量程 1.9 VPP，3dB 輸入帶寬 1.2 GHz，支持寬頻率范圍信號采集；內置輸入緩沖器，輸入阻抗穩定，減少外部驅動電路設計復雜度。
• 速率與功耗 ：單通道采樣率最高 1.0 GSPS，每通道功耗 1.35 W（1 GSPS 時），支持 2 倍 / 4 倍抽取濾波，平衡速率與功耗需求。
• 環境適應性 ：工作溫度 - 40℃~85℃，抗靜電性能達 HBM±1000V、CDM±500V，滿足工業及通信設備可靠性要求。

二、關鍵功能與硬件特性

1. 集成功能模塊

• 內置寬帶有源數字下變頻器（DDC），支持 2 倍 / 4 倍抽取濾波，提供低通、高通、帶通及 IQ 輸出模式，可靈活適配不同信號處理需求。
• 支持 JESD204B 串行接口（子類 1），單 ADC 可配置 2 路（10 Gbps / 路）或 4 路（5 Gbps / 路）通道，減少接口線數，支持多芯片同步（SYSREF 信號）。
• 集成交織 mismatch 補償、DC 偏移校正模塊，以及片內抖動功能，提升采樣精度與頻譜純凈度；提供快速過 range 指示（FOVR），響應延遲僅 18 時鐘周期 + 4ns。

2. 工作模式

• 連續采樣模式：持續高速采集信號，適用于實時數據傳輸場景。
• 抽取濾波模式：通過 2 倍 / 4 倍抽取降低輸出數據率，提升 SNR 與 SFDR，適配低速后端處理。
• 電源管理模式：支持全局掉電、單通道 ADC / 緩沖器掉電等多檔功耗配置，全局掉電功耗低至 0.29 W，兼顧性能與節能。

3. 封裝與引腳

• 采用 72 引腳 10mm×10mm VQFNP 封裝，含獨立模擬電源（AVDD/AVDD3V）、數字電源（DVDD/IOVDD）及接地引腳，熱焊盤需連接 AGND 優化散熱。
• 引腳包括雙路差分模擬輸入（INAP/INAM、INBP/INBM）、JESD204B 數據輸出（DAxP/DAxM、DBxP/DBxM）、時鐘輸入（CLKINP/CLKINM）、同步信號（SYSREFP/SYSREFM、SYNC）及 SPI 控制引腳。

三、編程與配置

• 寄存器控制 ：通過 SPI 接口訪問多頁寄存器，配置采樣模式、DDC 參數、JESD204B 接口、電源管理及校正功能；支持通道獨立配置與廣播配置，操作靈活。
• 數據格式與接口 ：輸出 14 位二進制補碼，經 JESD204B 接口串行傳輸，支持 8b/10b 編碼與數據加擾；支持多幀時鐘（LMFS）配置，適配不同 lane 數與數據率組合。
• 同步與校正 ：SYSREF 信號實現多芯片同步，內置交織補償、DC 偏移校正模塊，支持手動 / 自動校正，可通過寄存器凍結或更新校正參數，適應溫度變化帶來的性能漂移。

四、典型應用場景

• 雷達與天線陣列、寬帶無線通信（DOCSIS 3.1 接收器）；
• 通信測試儀器、軟件無線電（SDR）、微波接收器；
• 醫療成像、高速數據采集卡（Digitizers）等需要高速、高精度信號轉換的設備。

五、設計關鍵要點

1. 電源與去耦 ：模擬電源（AVDD 1.9V、AVDD3V 3.0V）與數字電源（DVDD 1.9V、IOVDD 1.15V）需獨立供電，各電源引腳就近配置 0.1μF 陶瓷電容 + 10μF 電解電容去耦，減少電源噪聲耦合。
2. 時鐘與同步：采用低抖動時鐘源（建議外部時鐘抖動盡可能?。?，CLKIN 差分輸入需匹配阻抗；多芯片同步時需保證 SYSREF 信號與采樣時鐘的時序關系，滿足建立 / 保持時間要求。
3. 信號接口：模擬輸入采用差分布線，長度匹配，串聯 5Ω~10Ω 電阻抑制寄生振蕩；JESD204B 輸出通道需阻抗匹配（100Ω 差分），遠離模擬信號路徑，減少串?dāng)_。
4. 布局規范：分離模擬與數字區域，采用完整接地平面；熱焊盤可靠接地以優化散熱；模擬輸入與時鐘信號布線避免交叉，減少電磁干擾。
