該ADS54J60是一款低功耗、寬帶寬、16位、1.0GSPS、雙通道模數轉換器（ADC）。該器件專為高信噪比 （SNR） 而設計，可提供 –159 dBFS/Hz 的本底噪聲，適用于在寬瞬時帶寬上實現最高動態范圍的應用。該器件支持?jǐn)?shù)據速率高達 10 Gbps 的JESD204B串行接口，每個 ADC 支持兩個或四個通道。緩沖模擬輸入在很寬的頻率范圍內提供均勻的輸入阻抗，同時最大限度地減少采樣保持毛刺能量。每個ADC通道都可以選擇連接到寬帶數字下變頻器（DDC）模塊。該ADS54J60在較大的輸入頻率范圍內以極低的功耗提供出色的無雜散動態范圍 （SFDR）。

JESD204B接口減少了接口線的數量，從而實現了高系統集成密度。內部鎖相環（PLL）將ADC采樣時鐘相乘，以得出用于序列化每個通道的16位數據的位時鐘。
*附件：ads54j60.pdf

特性

• 16位分辨率、雙通道、1GSPS ADC
• 本底噪聲：–159 dBFS/Hz
• 光譜性能（f 在 = 170 MHz，–1 dBFS）：
  • 信噪比：70 dBFS
  • NSD：–157 dBFS/Hz
  • SFDR：86 dBc（包括交錯音調）
  • SFDR：89 dBc（HD2、HD3 和交錯音調除外）
• 光譜性能（f 在 = 350 MHz，–1 dBFS）：
  • 信噪比：67.5 dBFS
  • NSD：–154.5 dBFS/Hz
  • SFDR：75 dBc
  • SFDR：85 dBc（HD2、HD3 和交錯音調除外）
• 信道隔離度：100 dBc（f 在 = 170兆赫
• 輸入滿量程：1.9 V聚丙烯
• 輸入帶寬 （3 dB）：1.2 GHz
• 片上抖動
• 集成寬帶 DDC 模塊
• JESD204B支持子類 1 的接口：
  • 每個 ADC 2 通道，速率為 10.0 Gbps
  • 每個ADC4通道，5.0 Gbps
  • 支持多芯片同步
• 功耗：1.35 GSPS 時為 1 W/Ch
• 封裝：72引腳VQFNP（10 mm×10 mm）

參數

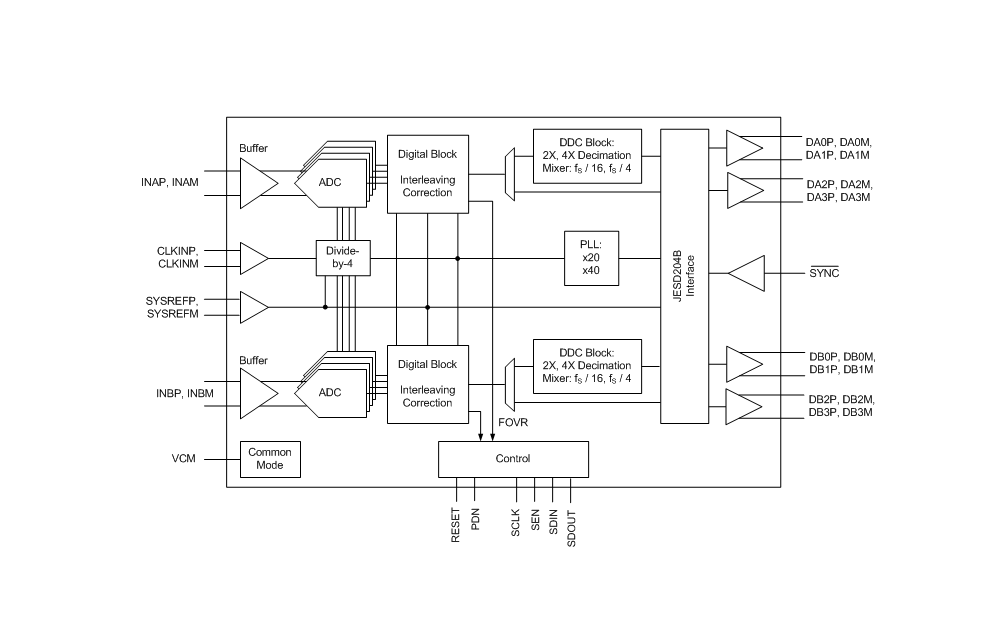

方框圖

ADS54J60 是德州儀器推出的低功耗、寬帶寬雙通道模數轉換器（ADC），核心優勢是 16 位高分辨率、1.0-GSPS 采樣率、寬輸入帶寬及優異頻譜性能，集成可編程數字下變頻器（DDC）與 JESD204B 高速串行接口，適用于雷達、寬帶無線通信、測試測量等對動態范圍和數據傳輸速率要求嚴苛的場景。

一、核心性能與定位

• 采樣與分辨率 ：雙通道設計，單通道采樣率最高 1.0 GSPS，16 位分辨率，噪聲基底低至 –159 dBFS/Hz，有效位數（ENOB）最高 11.5 位，支持 2 倍 / 4 倍抽取濾波，平衡速率與精度需求。
• 頻譜與帶寬 ：輸入帶寬達 1.2 GHz（3 dB），170 MHz 輸入時 SNR 典型值 70 dBFS、SFDR 86 dBc（含交織雜散），350 MHz 輸入時 SNR 67.5 dBFS、SFDR 75 dBc；通道隔離度 100 dBc（170 MHz），三階交調失真（IMD3）低至 –88 dBFS，抗干擾能力優異。
• 接口與同步 ：支持 JESD204B 子類 1 接口，單通道可選 2 lane（10 Gbps/lane）或 4 lane（5 Gbps/lane）傳輸，支持多芯片同步；集成 SYSREF 信號接口，實現確定性延遲，滿足多通道同步采集需求。
• 環境與供電 ：工作溫度 –40°C~85°C，需 1.15 V（IOVDD）、1.9 V（AVDD/DVDD）、3.0 V（AVDD3V）多電源軌供電；單通道功耗 1.35 W（1 GSPS），支持靈活電源管理與功耗優化模式。

二、關鍵功能與硬件特性

1. 集成功能模塊

• 可編程 DDC 模塊：支持 2 倍 / 4 倍抽取濾波，含低通、高通、帶通及 IQ 輸出模式，抽頭數 41 級，阻帶衰減最高 90 dB，可靈活適配不同帶寬需求，降低后端處理壓力。
• 高速接口與同步：JESD204B 接口支持 8b/10b 編碼與數據加擾， lane 速率 2.5 Gbps~10 Gbps，減少接口線數；SYSREF 信號實現多芯片同步，支持子類 0/1/2 配置，適配不同系統架構。
• 過量程與校準：支持可編程快速過量程（FOVR）檢測，閾值可通過寄存器配置， latency 僅 18 時鐘周期 + 4 ns；內置直流偏移校正模塊，支持 ±1024 碼值校正，可凍結或旁路，適配直流 / 交流耦合場景。
• 交織校正技術：采用 4 路交織采樣架構，搭配內置交織誤差校正與抖動優化算法，降低交織雜散，提升寬頻范圍內的頻譜純凈度。

2. 工作模式

• 全速采樣模式：1.0 GSPS 無抽取采樣，JESD204B 接口直傳 16 位原始數據，滿足高速實時采集需求。
• 抽取濾波模式：?jiǎn)⒂?DDC 模塊進行 2 倍 / 4 倍抽取，輸出速率降至 500 MSPS/250 MSPS，同時提升 SNR 與 SFDR，適配低速后端處理場景。
• 低功耗模式：支持通道級電源管理，可單獨關閉某通道 ADC 或輸入緩沖，全局掉電模式功耗低至 0.29 W，平衡性能與功耗。
• 測試模式：提供 JESD204B 接口測試圖案（如 RPAT 圖案）與內部校準模式，便于系統自檢與性能驗證。

3. 封裝與引腳

• 采用 72 引腳 VQFN 封裝（10 mm×10 mm），含差分模擬輸入（INAP/INAM、INBP/INBM）、JESD204B 輸出 lane（DAxP/DAxM、DBxP/DBxM）、時鐘輸入（CLKINP/CLKINM）、同步信號（SYSREFP/SYSREFM）及 SPI 控制引腳。
• 模擬地（AGND）與數字地（DGND）分離設計，底部熱焊盤需可靠接地優化散熱；電源引腳分散布局，便于就近去耦，降低噪聲耦合。

三、編程與配置

• 寄存器控制 ：通過 SPI 接口（24 位地址 + 8 位數據）配置，支持頁面尋址（模擬銀行、JESD 銀行），可設置采樣率、濾波模式、JESD204B 接口參數、過量程閾值等，寄存器支持讀寫校驗。
• DDC 配置 ：通過寄存器選擇抽取倍數（2x/4x）、濾波器類型（低通 / 高通 / 帶通 / IQ）及中心頻率，4 倍抽取時支持 IQ 正交輸出，中心頻率固定為采樣率的 1/4。
• 同步與校準 ：SYSREF 信號需為本地多幀時鐘（LMFC）的子諧波，支持外部觸發或寄存器手動觸發同步；直流偏移校正模塊可通過寄存器凍結、旁路或加載外部校正值，適配溫漂補償需求。

四、典型應用場景

• 雷達與天線陣列：多通道同步采集、高速信號處理；
• 寬帶無線通信：DOCSIS 3.1 接收器、軟件無線電（SDR）；
• 測試與測量：通信測試設備、數字化儀、微波接收器；
• 醫療影像：高分辨率醫療診斷設備的信號采集。

五、設計關鍵要點

1. 電源與去耦 ：多電源軌需按 “IOVDD→AVDD/DVDD→AVDD3V” 順序上電，每個電源引腳就近配置 0.1 μF 陶瓷電容 + 10 μF 電解電容去耦；模擬電源與數字電源分開布線，減少串?dāng)_。
2. 信號接口：模擬輸入推薦差分驅動，AC/DC 耦合均可，需匹配 2.0 V 共模電壓；時鐘輸入支持 LVPECL/LVDS 差分信號，建議差分幅度 0.7 VPP~1.6 VPP，降低時鐘抖動（目標外部抖動 ≤50 fs）。
3. 布局規范：采用至少 6 層 PCB 設計，模擬區與數字區分開布線，差分信號（模擬輸入、JESD204B 輸出）走線長度匹配、阻抗控制（100 Ω 差分）；熱焊盤大面積接地，優化散熱；數字信號線遠離模擬輸入路徑，避免輻射干擾。
4. 同步與校準：多芯片同步時需確保 SYSREF 信號與采樣時鐘的時序匹配；上電后需執行硬件復位與寄存器初始化，DC 耦合場景建議凍結偏移校正模塊，避免外部直流信號干擾。
