大家好！歡迎回到芝識課堂eFuse IC系列的第三講。在前兩期我們了解了eFuse的基礎概念和與傳統保險絲的對比，今天我們將深入它的兩大核心保護功能——過流保護（OCP）和短路保護（SCP），看看它是如何以“閃電速度”守護你的電路安全的。

精準可控的“電流守衛”

過流保護（OCP）是eFuse IC最基本也是最重要的功能。當負載端出現異常（例如短路或元件故障），導致電流超過預設的安全限值時，eFuse IC會迅速行動，降低輸出電壓和電流，從而限制整個系統的功耗，防止芯片自身或后續負載被燒毀。

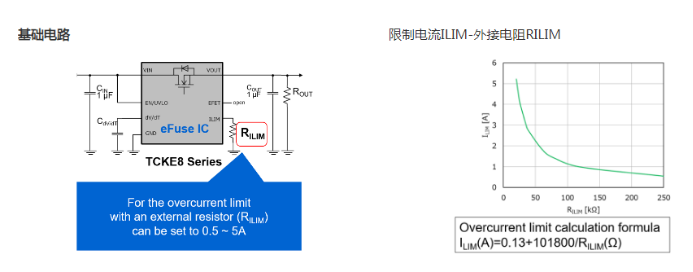

eFuse IC的一大優勢是保護閾值可以通過外部電阻靈活設定。以東芝的TCKE8系列為例，只需改變一顆外接電阻（ILIM）的阻值，就能將過流保護點設置在0.5A至5A之間的任意值。這種設計給予了工程師極大的靈活性，能夠為不同的應用“量體裁衣”，精準設定保護值。

與傳統保險絲實測對決

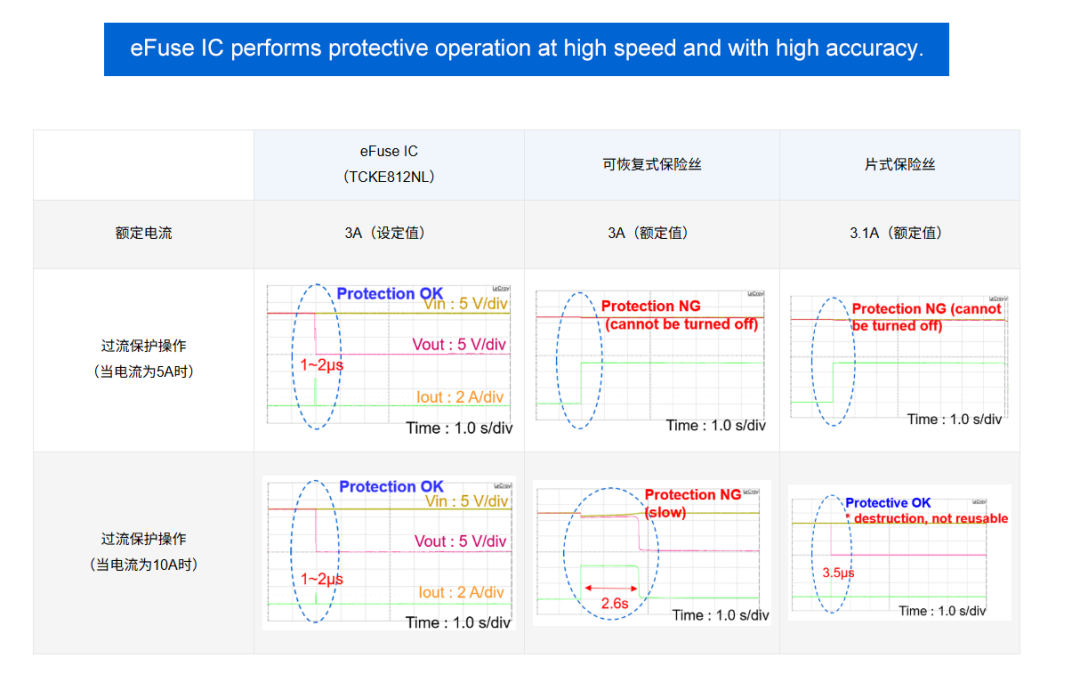

我們通過一個實測對比來看看eFuse IC的優勢有多明顯。我們將eFuse IC、可恢復保險絲和片式保險絲的過流閾值都設定在3A左右進行測試：

情景一：施加5A過電流

eFuse IC：在1-2μs內迅速切斷電流，輸出電壓降為零。

傳統保險絲：可恢復保險絲和片式保險絲均無法切斷5A電流，輸出電壓依然存在，電路持續處于危險的導通狀態。

情景二：施加10A過電流

eFuse IC：同樣在1-2μs內完成關斷，表現穩定。

可恢復保險絲：反應遲緩，耗時2.6秒才關斷。對于精密電子元件，2.6秒的過電流足以造成毀滅性損傷。

片式保險絲：雖在3.5μs時熔斷，但屬于“一次性犧牲”，必須人工更換后才能恢復供電。

結論很明顯：傳統保險絲要么反應太慢，要么只能一次性使用，在需要精密保護的現代電子產品中已力不從心。

讓短路“快速跳閘”

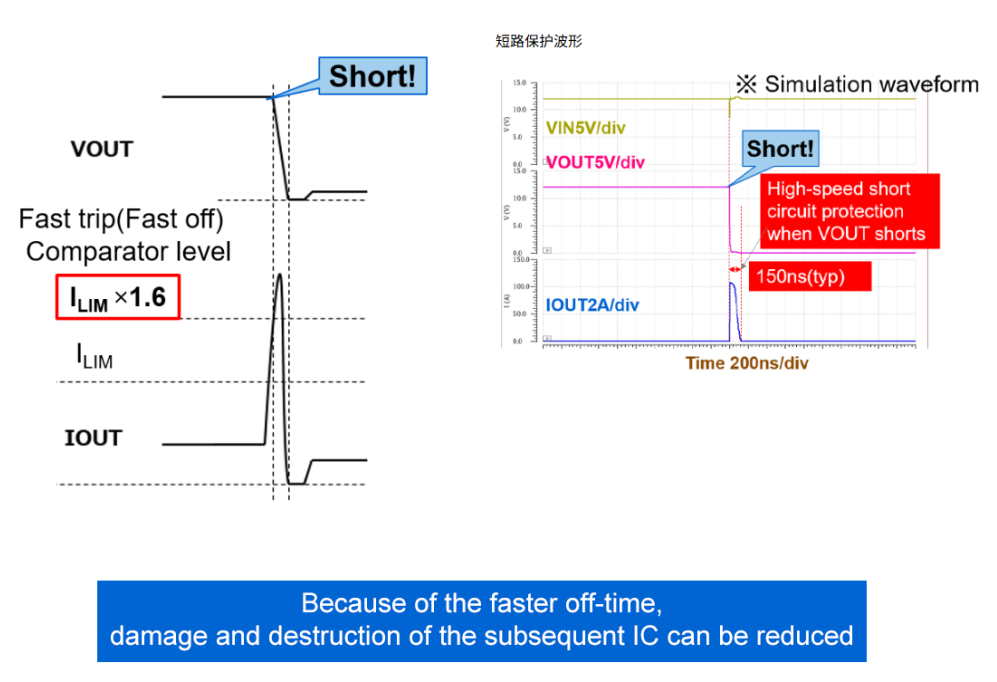

短路是更極端、更危險的過流情況。eFuse IC的短路保護功能專門用于應對輸出端直接短接到地的情況。以東芝TCKE800/805/812系列為例，當輸出電流瞬間達到設定限流值（ILIM）的1.6倍時，它就會立即判斷為短路，并觸發保護動作。

其秘訣在于內置的高速短路保護電路（快速跳閘功能）。根據仿真波形，在短路發生后的短短150ns（典型值）內，電流就被迅速抑制到接近零的水平！這種近乎本能的反應速度，就像為一個強大的電流安上了“緊急剎車”，能在損害造成前徹底截斷危險。

當然，在實際應用中，其具體表現會因PCB布線帶來的寄生電感和電容等因素而略有不同，但其高速保護的特性依然遠超傳統方案。

總而言之，eFuse IC通過可調、精準、高速的過流與短路保護功能，為用戶電路提供了前所未有的主動式安全保障。它不再是簡單粗暴地“熔斷”，而是智能地“關斷”，既保護了設備，也省去了頻繁更換保險絲的麻煩。

下一期，我們將為本系列收官，重點介紹eFuse IC的另外兩大法寶——過壓保護（OVP）和轉換速率控制（抑制浪涌電流），并展示東芝eFuse產品線的典型應用場景。敬請期待！
