Vishay/Dale IMSC1008AZ半屏蔽SMD功率電感器采用薄型封裝，最大尺寸為2.5mmx2mmx1mm。這些表面貼裝電感器采用半屏蔽、金屬基結構，實現穩定的飽和。該系列還具有低磁芯損耗、高飽和性能以及0.24μH至4.7μH的寬電感范圍。Vishay/Dale IMSC1008AZ半屏蔽SMD功率電感器無鉛、無鹵，符合RoHS指令。典型應用包括HDD和SSD存儲、噪聲抑制和濾波、便攜式和手持設備以及智能手機和虛擬現實耳機中的直流/直流電源。

數據手冊；*附件：Vishay ， Dale IMSC1008AZ半屏蔽SMD功率電感器數據手冊.pdf

特性

最大尺寸：2.5 mm x 2 mm x 1 mm
SMD 封裝
半屏蔽、基于金屬的結構，實現穩定的飽和
薄型設計
0.24 μH 到 4.7 μH 電感范圍
獨特的低磁芯損耗和高飽和性能
無鉛、無鹵
符合RoHS標準

尺寸：英寸

Vishay Dale IMSC1008AZ半屏蔽SMD功率電感器技術解析與應用指南

一、產品核心特性與設計創新

?IMSC1008AZ系列?是Vishay Dale推出的半屏蔽式低剖面SMD功率電感器，采用2.5 mm × 2.0 mm × 1.0 mm超薄封裝設計。其半屏蔽金屬基結構提供穩定的飽和特性，獨特的低磁芯損耗與高飽和性能使其在緊湊型電子設備中表現出色。

二、關鍵技術參數深度解析

1. 電氣性能規格

型號	標稱電感(μH)	電感公差(%)	典型DCR(mΩ)	最大DCR(mΩ)	熱額定電流(A)	飽和電流(A)	自諧振頻率(MHz)
IMSC1008AZERR24M	0.24	20	15	18	5.65	9.9	148
IMSC1008AZERR33M	0.33	20	18	22	5.15	9.0	115
IMSC1008AZERR47M	0.47	20	25	30	4.40	7.2	100
IMSC1008AZER1R0M	1.0	20	42	50	3.70	4.8	54
IMSC1008AZER1R5M	1.5	20	60	68	2.90	3.95	39
IMSC1008AZER2R2M	2.2	20	83	93	2.45	2.95	32
IMSC1008AZER3R3M	3.3	20	110	130	2.10	2.20	27
IMSC1008AZER4R7M	4.7	20	160	180	1.75	1.80	23

2. 物理結構特性

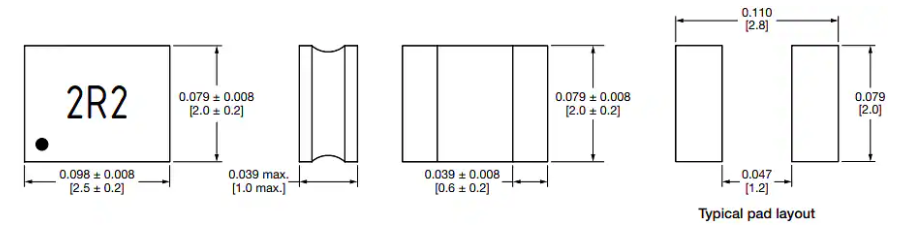

?封裝尺寸?：2.5 mm ± 0.2 mm × 2.0 mm ± 0.2 mm × 1.0 mm max
?端子間距?：0.6 mm ± 0.2 mm
?推薦焊盤布局?：2.8 mm × 2.0 mm × 1.2 mm
?工作溫度范圍?：-40 °C 至 +125 °C

三、應用場景與技術優勢

1. 主要應用領域

?智能手機DC/DC電源轉換?
?虛擬現實頭盔電源管理?
?噪聲抑制與濾波電路?
?便攜式手持設備?
?HDD和SSD存儲系統?

2. 技術優勢分析

?半屏蔽結構優勢?：金屬基半屏蔽設計在保持小型化的同時，有效抑制電磁干擾，提供更穩定的飽和特性，特別適合高密度PCB布局。

?熱管理性能?：所有測試數據均在25°C環境溫度下基準，熱額定電流定義為導致溫升約40°C的直流電流，飽和電流定義為導致電感值下降約30%的直流電流。

四、型號命名規范詳解

以IMSC1008AZER2R2M為例：

?IMSC?：產品家族標識
?1008AZ?：尺寸規格代碼
?ER?：卷帶包裝代碼
?2R2?：電感值2.2 μH
?M?：電感公差±20%

五、設計考量與選型建議

1. 電流承載能力選擇

針對不同應用需求，設計師應同時考慮? 熱額定電流(IDC) ?和? 飽和電流(ISAT) ?：

?功率轉換應用?：優先關注飽和電流，確保在負載波動時電感值穩定
?高溫環境應用?：重點考慮熱額定電流，防止過熱損壞

2. 頻率特性考量

自諧振頻率從148 MHz（0.24 μH）到23 MHz（4.7 μH），設計開關電源時應確保工作頻率遠低于自諧振頻率點。

六、行業發展趨勢展望

隨著5G設備和物聯網終端的普及，對小型化、高效率功率電感器的需求持續增長。IMSC1008AZ系列憑借其優異的性能平衡，在以下領域具有廣闊應用前景：

?可穿戴設備電源管理?
?邊緣計算設備功率轉換?
?汽車電子輔助系統
