Vishay/Dale IHLL-1008AB-1Z商用和IHLP-1008ABEZ-5A汽車用功率電感器采用節省空間的2.5mmx2mmx1.2mm SMD封裝，直流電阻低至12mΩ（典型值）。這些堅固的電感器設計用于處理高瞬態電流尖峰而不會飽和，電感值范圍為0.15μH至4.7μH。100%無鉛屏蔽復合結構將蜂鳴降低到超低電平。Vishay/Dale IHLL-1008AB-1Z商用和IHLP-1008ABEZ-5A汽車用功率電感器是一款綠色產品，符合RoHS指令。典型應用包括固態硬盤（SSD）模塊、中央處理器（CPU）、汽車、消費電子、醫療和工業。

數據手冊：

*附件：IHLL-1008AB-1Z數據手冊.pdf

*附件：IHLP-1008ABEZ-5A數據手冊.pdf

特性

• 緊湊的1008外殼尺寸可節省空間
• 工作溫度高達+165°C
• 寬電感值范圍
• 低至12mΩ的典型DCR
• 較高的抗熱沖擊、防潮和抗機械沖擊能力
• 采用100%無鉛屏蔽復合結構，可將蜂鳴降至超低電平
• 能處理高瞬態電流脈沖，而不出現飽和現象
• 符合AEC-Q200標準（IHLP-1008ABEZ-5 A）
• 符合RoHS指令、不含鹵素的Vishay綠色產品

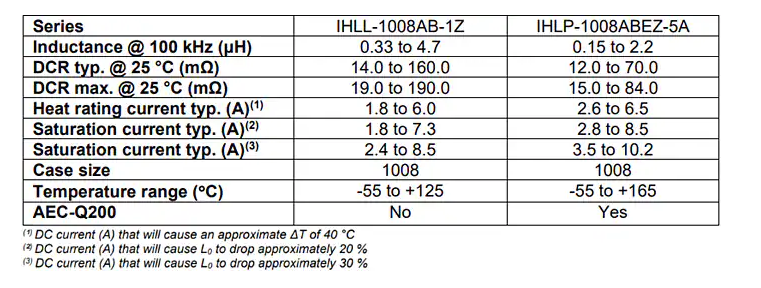

系列概述

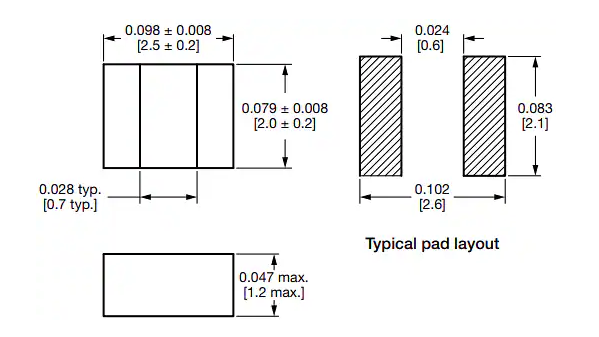

尺寸：英寸（毫米）

?IHLL-1008AB-1Z 功率電感技術解析與應用指南?

?一、產品核心特性概覽?

Vishay Dale 推出的 IHLL-1008AB-1Z 系列是一款微型商用功率電感，其設計針對高密度電路板優化：

• ?結構特性?：2.5 mm × 2.0 mm × 1.2 mm 磁屏蔽復合封裝，底部鍍金端子支持緊湊焊盤布局
• ?抗飽和能力?：能夠承受高瞬態電流沖擊而不飽和，適用于突發負載場景
• ?工作溫度范圍?：-55 °C 至 +125 °C，器件最高耐受溫度 155 °C

?二、關鍵電氣參數深度解析?

1. ? 電感值與直流電阻（DCR） ?

2. ?電流能力指標?

• ?熱額定電流?：引起溫升約 40 °C 的直流電流（如 2.2 μH 型號為 3.0 A）
• ?飽和電流?：
  • ?20% 電感降?：直流電流導致電感下降 20%（如 2.2 μH 型號為 3.0 A）
  • ?30% 電感降?：直流電流導致電感下降 30%（如 2.2 μH 型號為 3.3 A）

?三、性能曲線解讀與設計考量?

從數據手冊的 ?電感-電流-溫度曲線? 可提取以下設計要點：

1. ?電感衰減趨勢?
   所有型號均呈現隨電流增加電感值逐漸下降的特性。以 2.2 μH 型號為例：
   • 電流達 1 A 時電感維持穩定
   • 電流接近 3 A 時電感下降至初始值的 70%
2. ?溫升與電流關系?
   在熱額定電流條件下（ΔT=40 °C）：
   • 低電感值型號（如 0.33 μH）溫升曲線較平緩
   • 高電感值型號（如 4.7 μH）在較小電流下即產生顯著溫升

?四、典型應用場景設計指導?

?1. SSD 模塊電源濾波?

• ?推薦型號?：0.33 μH ~ 1.0 μH（低 DCR、高電流能力）
• ?布局建議?：利用底部鍍金端子特性，縮短輸入電容與電感的路徑

?2. CPU 供電的 DC/DC 轉換器?

• ?電感選型原則?：
  • 根據 CPU 最大瞬態電流選擇飽和電流
  • 結合開關頻率確定最佳電感值（紋波電流權衡）

?3. 數據網絡設備噪聲抑制?

• ?高頻特性?：復合材質磁屏蔽結構有效抑制高頻噪聲
• ?可靠性驗證?：需在實際工況下監測電感溫度是否超出 125 °C

?五、實踐注意事項?

?1. PCB 設計規范?

• 焊盤尺寸參考典型布局 2.6 mm × 2.1 mm
• 避免在電感正下方布置敏感信號線

?2. 熱管理要點?

• 確保器件周圍空氣流通
• 多相電源系統中合理分散電感布局

?六、選型決策矩陣?

?七、技術演進展望?

隨著芯片供電電壓持續降低、電流需求攀升，IHLL-1008AB-1Z 系列在以下方向仍具潛力：

• 與新一代多相控制器配合使用
• 適用于 AI 加速卡等突發負載場景
• 配合先進散熱技術可進一步提升電流密度
