高抗干擾防靜電LCD驅動液晶段碼屏驅動器LCD顯示芯片 VK2C23B
VK2C23B是一個點陣式存儲映射的LCD驅動器，可支持最 大280點（35SEGx8COM）的LCD屏。單片機可通過I2C接 口配置顯示參數和讀寫顯示數據，也可通過指令進入省電 模式。其高抗干擾，低功耗的特性適用于水電氣表以及工 控儀表類產品。 LJQ6719
品牌：永嘉微電VINKA
型號：VK2C23B
封裝形式：LQFP48
特點
? 工作電壓 2.4-5.5V
? 內置32 kHz RC振蕩器
? 偏置電壓（BIAS）可配置為1/3、1/4
? COM周期（DUTY）1/8
? 內置顯示RAM為52x8位
? 幀頻可配置為80Hz、160Hz
? 省電模式（通過關顯示和關振蕩器進入）
? I2C通信接口 ? 顯示模式35x8
? 3種顯示整體閃爍頻率
? 軟件配置LCD顯示參數
? 讀寫顯示數據地址自動加1
? VLCD腳提供LCD驅動電壓源（2.4~5.5V）
? 內置16級LCD驅動電壓調整電路
? 內置上電復位電路(POR)
? 低功耗、高抗干擾

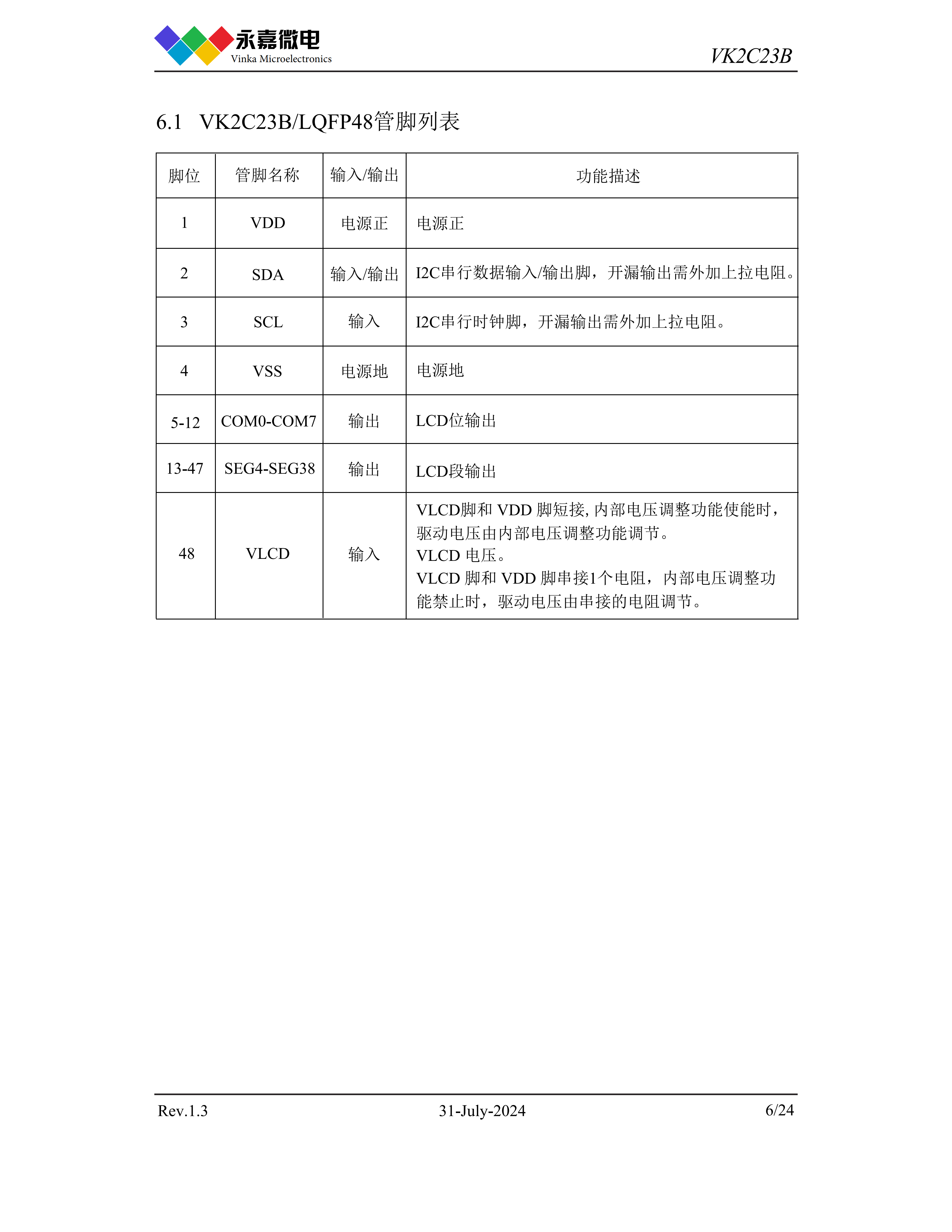

? 封裝
LQFP48(7.0mm × 7.0mm PP=0.5mm)
DICE
COG
