聊到半導體晶圓（Wafer）制造領域，相信一定離不開它的“在制品周轉率”的問題，因?yàn)樗呛饬可a(chǎn)線效率、工藝設計合理性和生產進度的重要指標之一。但在這個行業中總會是以“T/R”這樣的簡稱去標的它，那具體來說這個“T/R”到底指的是什么，它跟“在制品周轉率”又是怎樣的關系呢，這就是本章節要跟大家分享的話題。

一、T/R的定義和基本概念

T/R，英文全稱為：Turn Ratio，中文意思是：在制品的周轉率，即每片晶圓平均每天經過的工藝步驟（Stage）的數量。

在實際制造過程中，晶圓需要依次通過多個工藝步驟，例如光刻、刻蝕、離子注入等。在這些步驟之間，晶圓需要在設備之間移動，同時接受不同條件下的加工。而T/R通過量化這些移動，反映了生產線的運行速度和效率。

二、T/R的計算公式

T/R的公式通常為：T/R = 總晶圓移動量（Stage數）生產天數，

其中：

總晶圓移動量：指一段時間內晶圓在制造過程中完成的所有工藝步驟的總和。

生產天數：為測量期間的總生產天數。

例如，如果一片晶圓在一天內通過了20個工藝步驟（Stage），那么該晶圓的T/R就是20；如果平均每片晶圓一天通過15個步驟，則T/R為15。

三、T/R的意義與作用

1、生產效率的直接反映

T/R是衡量生產效率的一個核心指標。較高的T/R意味著晶圓在生產線上運行速度快，每天完成的加工步驟多，反映了FAB的整體運行流暢性。

2、優化工藝設計和排程

通過分析T/R，工程師可以發現生產流程中的瓶頸。例如，某個工藝步驟導致了晶圓長時間滯留，則會拉低T/R。這提示需要優化設備配置、改進排程或縮短特定步驟的加工時間。

3、評估設備和人力資源利用率

T/R與設備稼動率、工藝路徑的合理性密切相關。較低的T/R可能反映了設備閑置率較高或人力資源未充分利用。

4、預測訂單完成時間

T/R的高低直接影響產品的交期預測。如果一個FAB的T/R較低，則表示晶圓需要更多的時間才能完成整個生產流程。

四、影響T/R的主要因素

1、工藝復雜度

工藝復雜度越高，晶圓需要經過的步驟越多，可能導致每一步驟耗時增加，從而降低T/R。例如，先進制程（如5nm、3nm）的工藝步驟比成熟制程（如28nm）復雜，通常會導致T/R相對較低。

2、設備性能

設備的性能和效率直接決定了T/R的高低。例如，高效設備能夠在單位時間內處理更多晶圓，從而提升T/R。

3、生產計劃和排程

合理的生產計劃和排程可以最大化設備的利用率，減少晶圓在制品的等待時間，從而提高T/R。

4、物料運輸和自動化程度

晶圓在設備之間的運輸效率對T/R也有顯著影響。如果物料搬運系統（AMHS）效率較低或自動化水平不足，會延長晶圓的移動時間，降低T/R。

5、人員管理和經驗水平

生產人員的技能水平、應急響應能力以及操作熟練度也影響T/R。經驗豐富的團隊能快速排除故障并優化工藝流程，避免不必要的時間浪費。

五、提高T/R的方法

1、優化生產流程

通過工藝整合或減少不必要的步驟，可以有效提升T/R。例如，通過工藝共用（Cluster Tool）減少晶圓的物理轉移次數。

2、提升設備利用率

通過定期維護和優化排程，減少設備閑置時間，確保設備始終運行在高效狀態。

3、提高自動化水平

引入更先進的自動化系統，如自動物料搬運系統（AMHS），減少人為操作帶來的時間延遲。

4、加強培訓與技能提升

對員工進行專業培訓，提升操作效率，尤其是在關鍵步驟上減少錯誤和返工。

5、數據分析與瓶頸排查

利用大數據技術實時監控生產線的T/R，發現并解決影響周轉率的瓶頸問題。

六、T/R的實際應用案例

1、FAB的比較

假設FAB A和FAB B生產同類型產品：

FAB A的T/R為18，F(xiàn)AB B的T/R為14。

FAB A每天的工藝處理能力明顯優于FAB B。若兩者訂單量一致，F(xiàn)AB A能更快完成客戶需求。

2、工藝優化的成功案例

某FAB發現離子注入工藝存在長時間等待的現象。通過增加離子注入機臺的數量，同時調整生產排程，該步驟的等待時間減少了30%，整體T/R提高了20%。

3、訂單管理中的應用

客戶訂單要求在30天內完成出貨。如果當前的T/R為12，產品需要300個步驟，則完成一個晶圓至少需25天。工程師通過增加設備利用率，將T/R提升至15，完成時間縮短至20天，提前滿足了客戶需求。

七、T/R與其他指標的關系

1、與Cycle Time (C/T)的關系

T/R和C/T互為補充。C/T衡量的是生產周期，T/R則反映每個周期內晶圓的移動速度。通常，T/R越高，C/T越短。

2、與設備稼動率的關系

設備稼動率的提升會直接提高T/R，因?yàn)樵O(shè)備的運行時間越高，晶圓通過的步驟越多。

3、與良率的關系

較高的T/R可能需要以更快的速度完成每道工藝，這可能對良率造成影響。因此，需要在T/R和良率之間找到平衡。

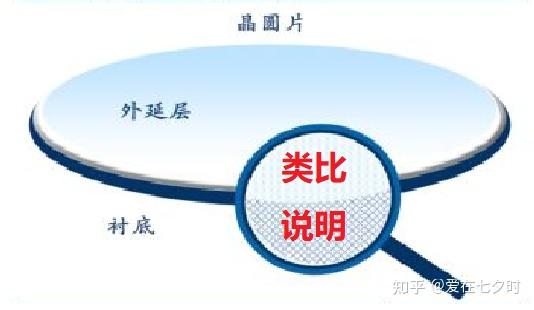

八、T/R的類比說明

工廠與交通系統的類比

可以把晶圓制造工廠比作一個復雜的城市交通系統：每片晶圓相當于一輛汽車。每個Stage（步驟）相當于一個紅綠燈或路口。T/R可以看作汽車每天通過的路口數。

如果交通規劃合理，信號燈協同運行，汽車能快速通過多個路口（高T/R）；如果路網擁堵或紅綠燈不協調，汽車每天只能通過少量路口（低T/R）。

因此，提升T/R的過程類似于優化交通系統：增加車道（提升設備性能）、減少堵車（優化排程）和智能交通管理（引入自動化系統）。

總結一下

T/R作為晶圓制造過程中的關鍵指標，不僅是生產效率的直觀體現，也是生產管理和優化的重要工具。理解并善用T/R，可以幫助FAB工程師有效提升生產效率、優化資源配置，并在競爭激烈的半導體行業中保持領先地位。在實際應用中，T/R的提升需要全面考慮設備、工藝、人員和自動化系統的協同作用，確保每一片晶圓都能以最高效的方式完成其制造旅程。
