隨著新能源汽車行業的蓬勃發展，越來越多的IGBT產品應運而生。汽車零部件時常暴露在惡劣的氣候條件下，因此必須保證汽車級產品在高溫、高濕、高壓條件下可靠運行。如何選擇合適的汽車級半導體器件，對于Tier1和OEM的產品可靠性及其成本至關重要。本文將從汽車行業的IGBT模塊環境試驗的要求出發，介紹汽車級功率半導體器件IGBT模塊需要滿足的條件。IGBT全稱為絕緣柵雙極晶體管，是電力電子行業廣泛應用的半導體器件。這里講述的模塊是一種具體的封裝形式，它是IGBT芯片的載體并起到保護作用。

一、IGBT的定義

一般來說，電動汽車的電驅系統包括電機、電控、減速器，合稱為電驅系統。為了讓車輛運行，電機控制器會將動力電池的直流電變?yōu)榻涣麟姡?a href="http://www.brongaenegriffin.com/tags/電流/" target="_blank">電流帶動驅動電機工作，從而讓四個輪子跑起來。其中將直流電變?yōu)榻涣麟姷囊粋€關鍵部件就是逆變器，而IGBT（絕緣柵雙極型晶體管——Insulated Gate Bipolar Transistor）模塊形象來說，則是讓逆變器正常工作的一個個細胞。從技術層面說，IGBT是一種能夠承受高電壓和高電流的開關器件，若干個IGBT芯片單元的并串聯結構組成IGBT模塊。當直流電通過模塊時，通過不同開關組合的快速開斷，來改變電流的流出方向和頻率，從而輸出得到我們想要的交流電，因此又叫IGBT門極驅動技術。IGBT作為結合了結型場效應晶體管（JFET）和雙極型開關器件（BJT）優點的功率半導體開關器件，具有低開關損耗、高開關速度、低導通電壓降、高飽和電流以及出色的高溫工作能力等特點，特別適合應用在電動汽車領域。

而伴隨著電動汽車的普及和客戶需求的提高，IGBT門極驅動技術面臨著更多的挑戰。為了滿足電動汽車驅動電動機的高精度和高速運行需求，IGBT必須能夠快速響應高頻控制信號，這就要求門極驅動技術能夠提供高速的電流放大和驅動能力。同時，為了延長電動汽車的續航里程，降低驅動電路的功耗成為關鍵。低功耗的門極驅動技術有助于提升系統效率，并降低對驅動電源的依賴。此外，IGBT的高溫度工作能力也要求門極驅動技術具備在高溫環境下穩定工作的能力。鑒于電動汽車行業的嚴格標準，門極驅動技術還需提供更為全面和深入的保護功能，以確保系統的安全可靠運行。

二、 IGBT門極驅動要求

為了讓IGBT門極驅動可以正常運作，以下幾個要素必須關注：

1、 門極驅動電壓

IGBT的輸入電容較大，因此要實現有效驅動，就需要提供更高的偏壓。在標準室溫條件下，IGBT的開通電壓閾值UGE(th)通常在4至6V之間。由于寄生電容的存在，開通時會出現一個顯著的大電流脈沖，這就要求在驅動電源上配備足夠的支撐電容，以應對這種短時大電流需求。通常的設計準則是，每1微法的電容對應配置3.3微法的支撐電容。為了降低導通壓降，實際應用中選擇的UGE值應大于UGE(th)的1.5至3倍。隨著UGE的增加，IGBT的導通壓降會相應減小，從而有效減少開通過程中的能量損耗。然而，必須注意的是，在負載發生短路的情況下，提高UGE會導致集電極電流IC增大，這可能使得IGBT能夠承受的短路脈寬變窄，進而影響其可靠性和安全性。此外，IGBT門極的電壓承受能力一般限制在20V以內。由于米勒電容的存在，半橋電路中一個IGBT的開、關動作產生的dV/dt會對另一個IGBT的門極產生影響，極端情況下可能導致上下管短路。因此，配置適當?shù)年P(guān)斷負壓是必要的。但需要注意的是，關斷負壓設置過大也會增加IGBT的開關損耗，所以設計人員需要根據實際情況進行權衡和配置。綜上所述，設計IGBT驅動電路時，需要綜合考慮開通電壓、支撐電容、導通壓降、短路電流、門極電壓承受能力和關斷負壓等多個因素，以確保IGBT的穩定、高效和安全運行。

2、 門極電阻

若想改變門極脈沖的上升和下降邊沿斜率，并減小IGBT集電極上的電壓尖峰，可在IGBT門極串上接入合適的電阻Rg。在選擇Rg時需謹慎：過大的電阻會增加IGBT的導通時間和發熱損耗，而過小的電阻雖能減小di/dt，但可能引發誤觸發和IGBT損壞的風險。特別是在低溫環境中，由于二極管特性，過小的Rg還易導致門極振蕩。因此，選擇Rg值時應全面考慮IGBT的電流容量、電壓額定值、應用環境及開關頻率等關鍵因素。

3、門極布線

在進行門極布線時，合理的布線可以起到非常重要的輔助作用，能夠有效地防止?jié)撛诘恼鹗幀F(xiàn)象的發生，降低噪聲的干擾。在進行門極布線時，需要注意以下幾點來確保布線的合理性和有效性。

（1） 在進行門極布線時，需要注意的是盡量減少驅動器的輸出級和IGBT 之間可能存在的寄生電感，并盡量減小驅動回路所占據的面積。

（2） 為了減少功率電路和控制電路之間的電磁耦合，應正確地安置柵極驅動板或屏蔽驅動電路。

（3） 為了連接驅動電路，可以使用輔助發射極端子將其連接起來。

（4） 如果驅動電路輸出無法直接連接到IGBT 的門極，那么應該使用雙絞線進行連接（2r/cm）。

（5） 在進行門極保護時，箝位元件應該盡量靠近門、射極以確保有效的保護。

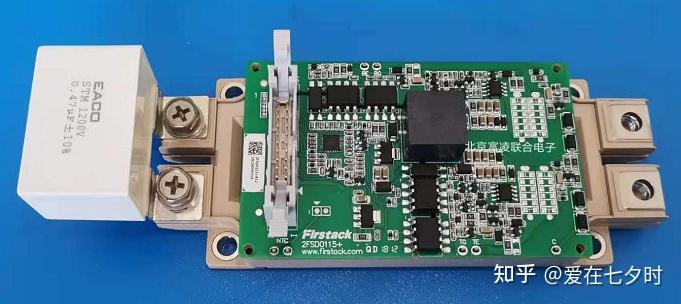

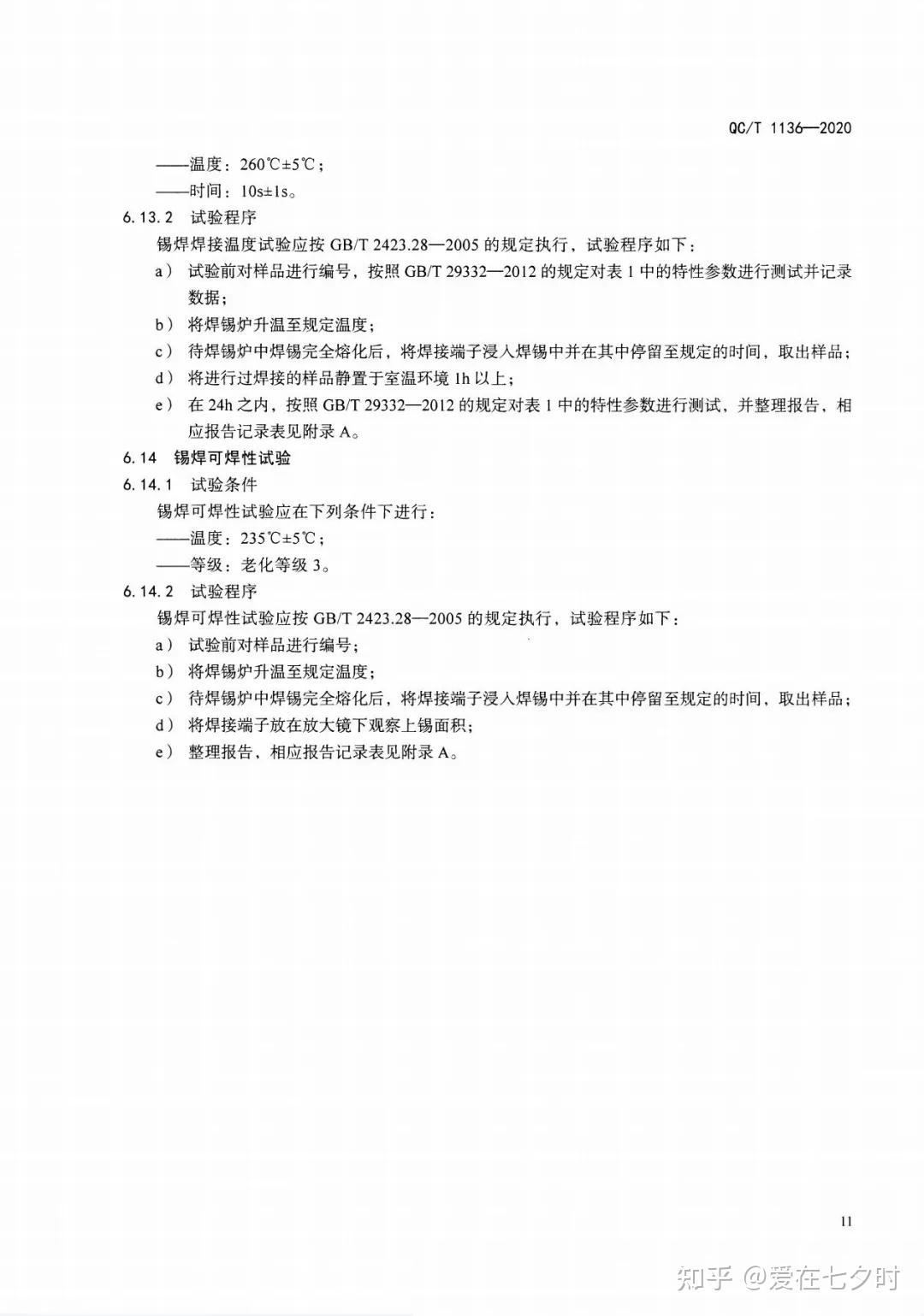

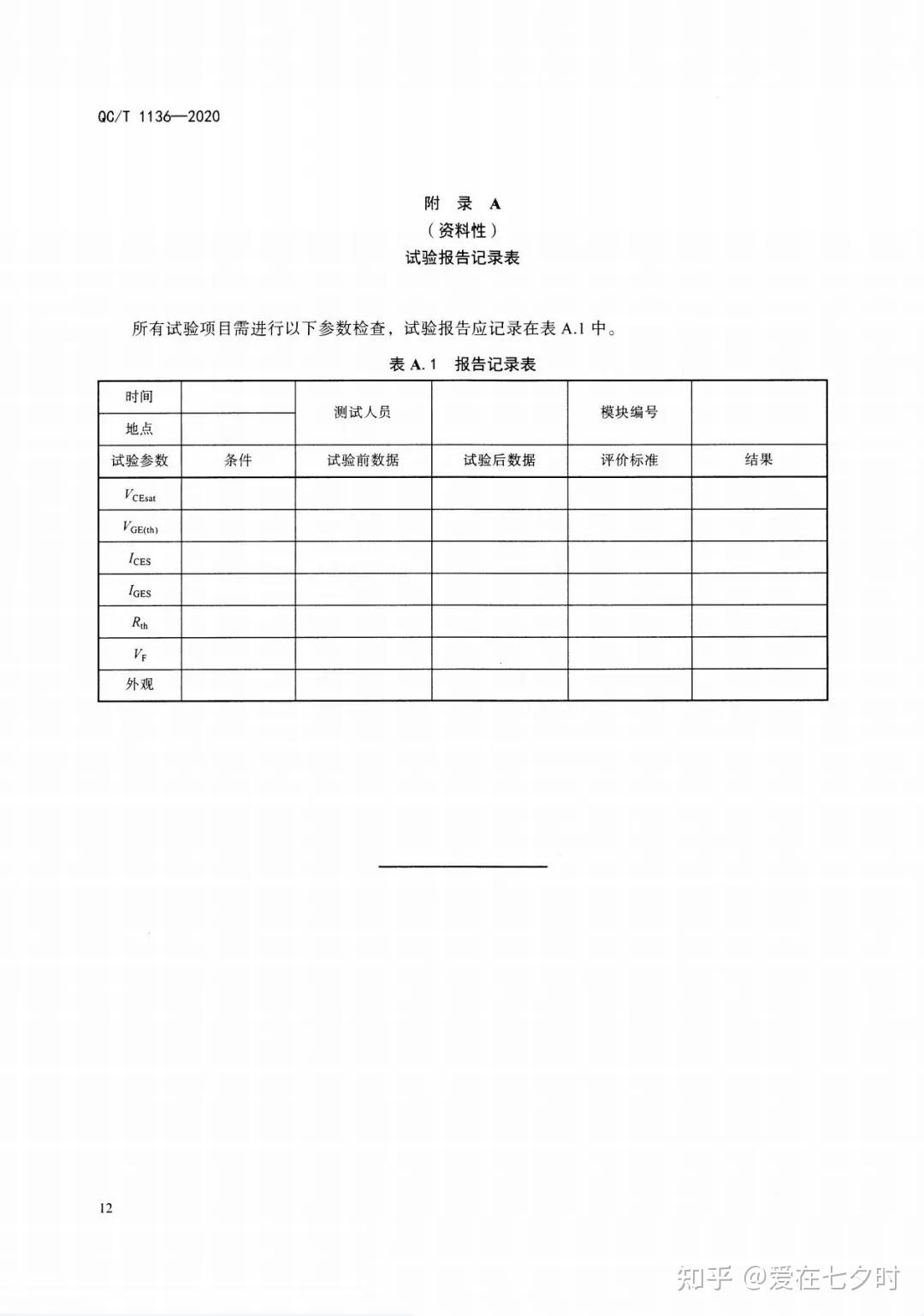

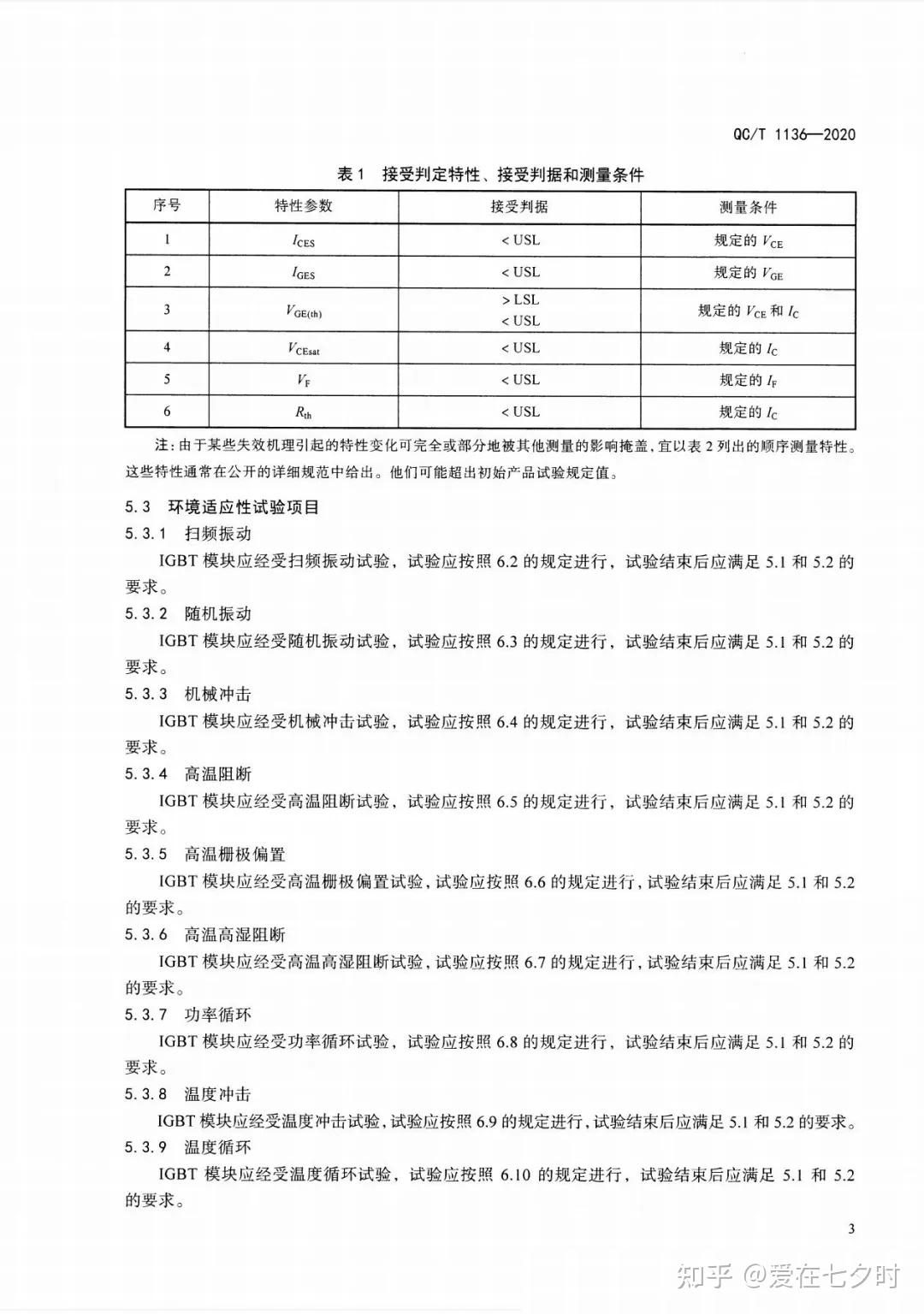

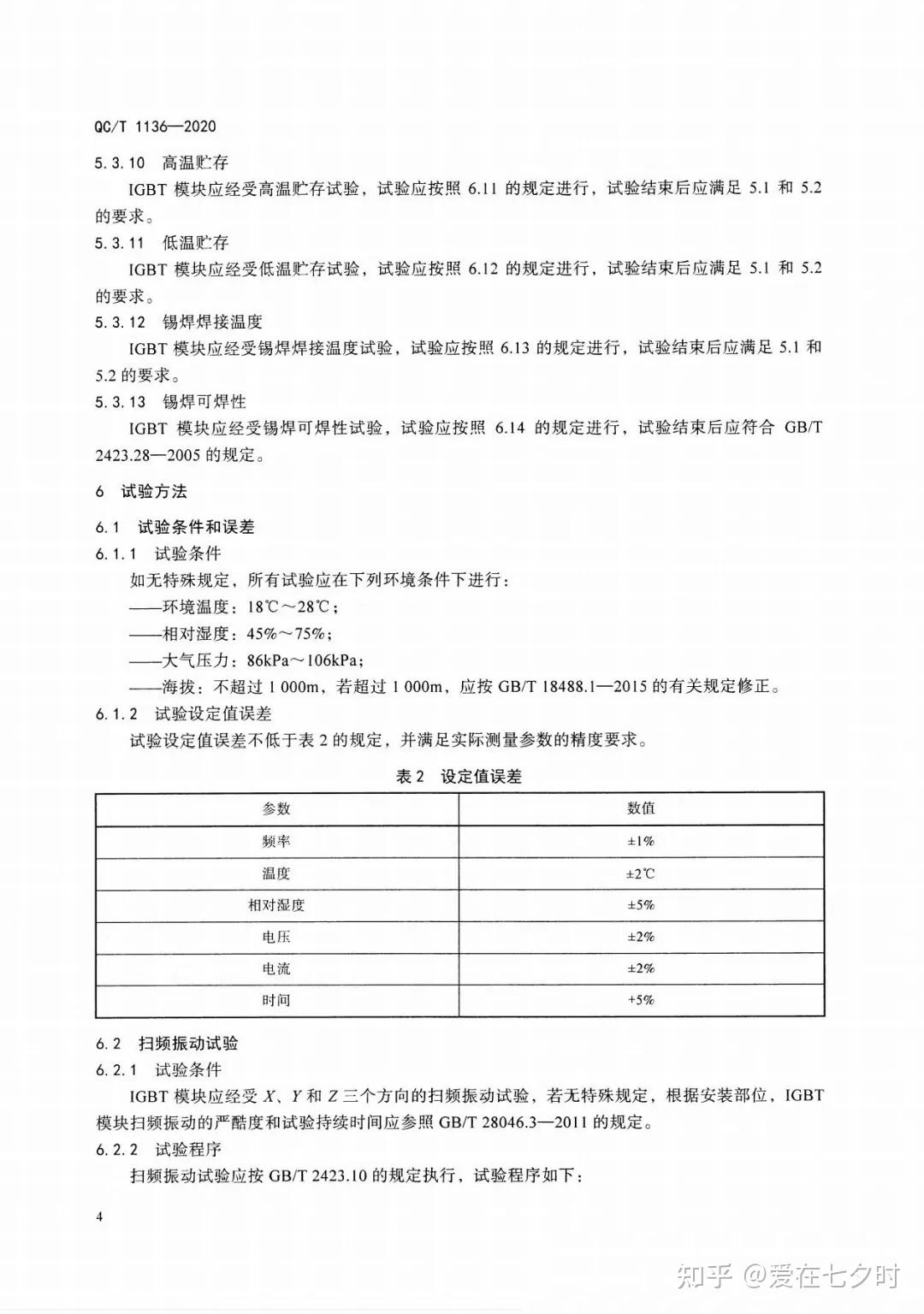

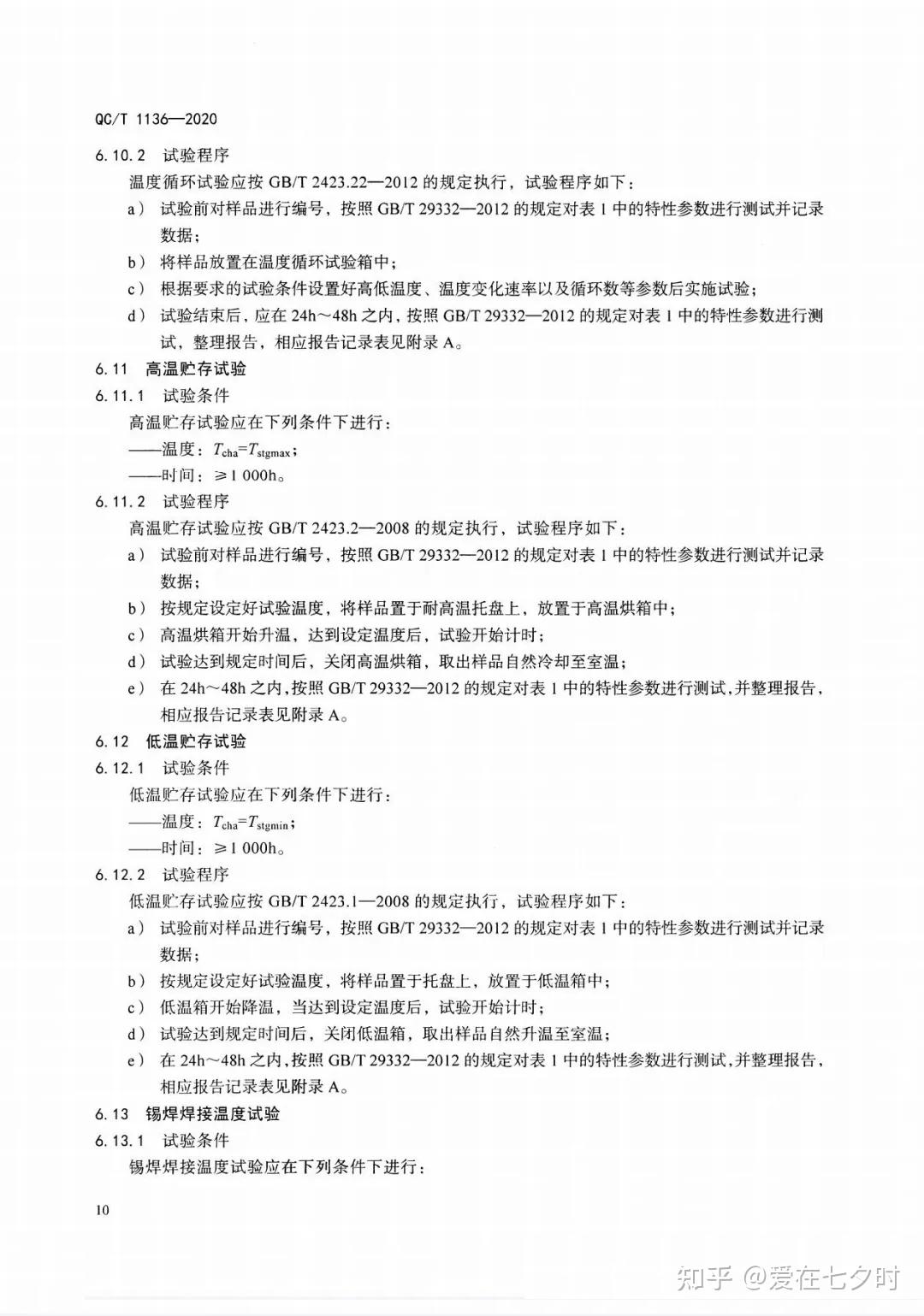

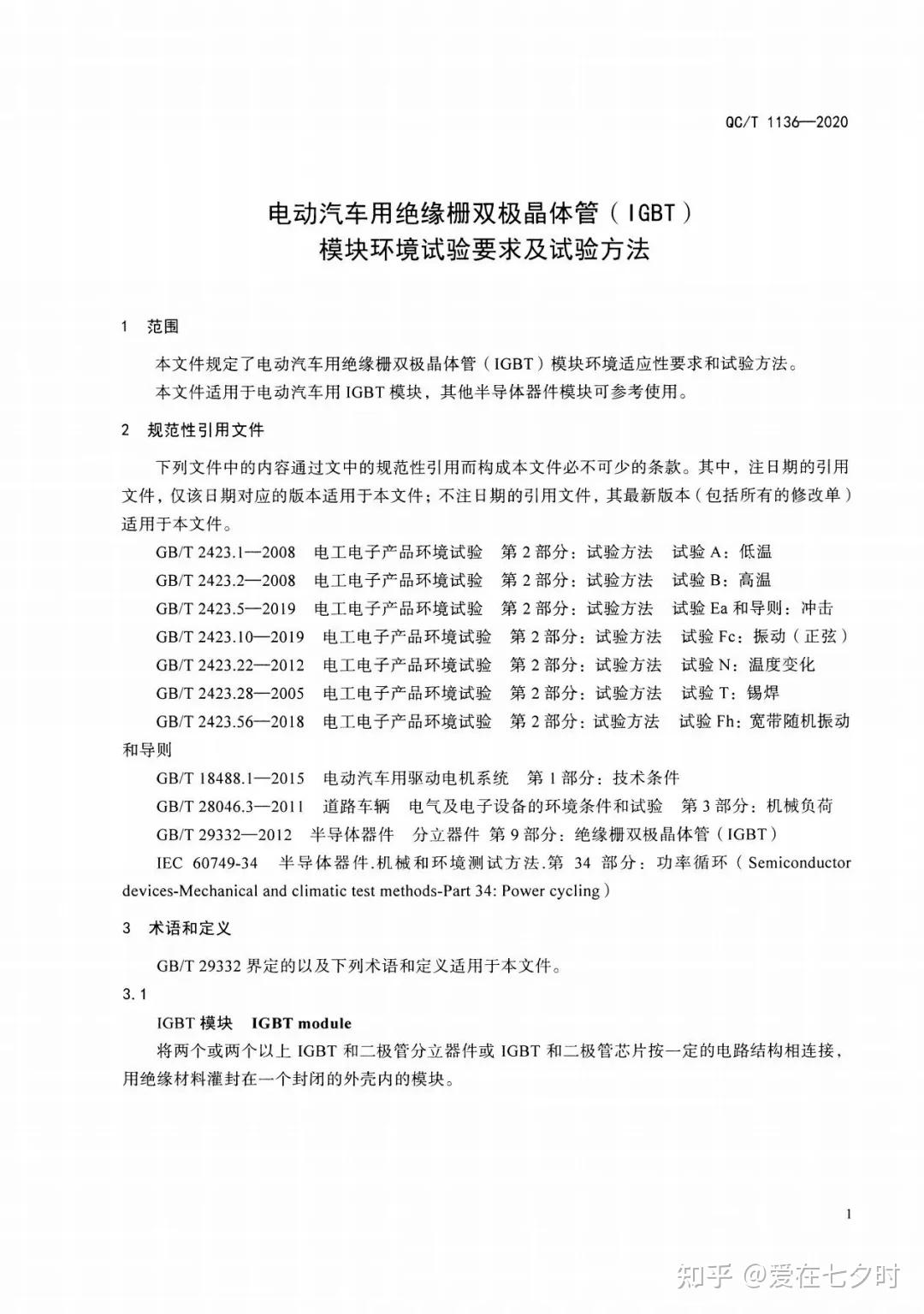

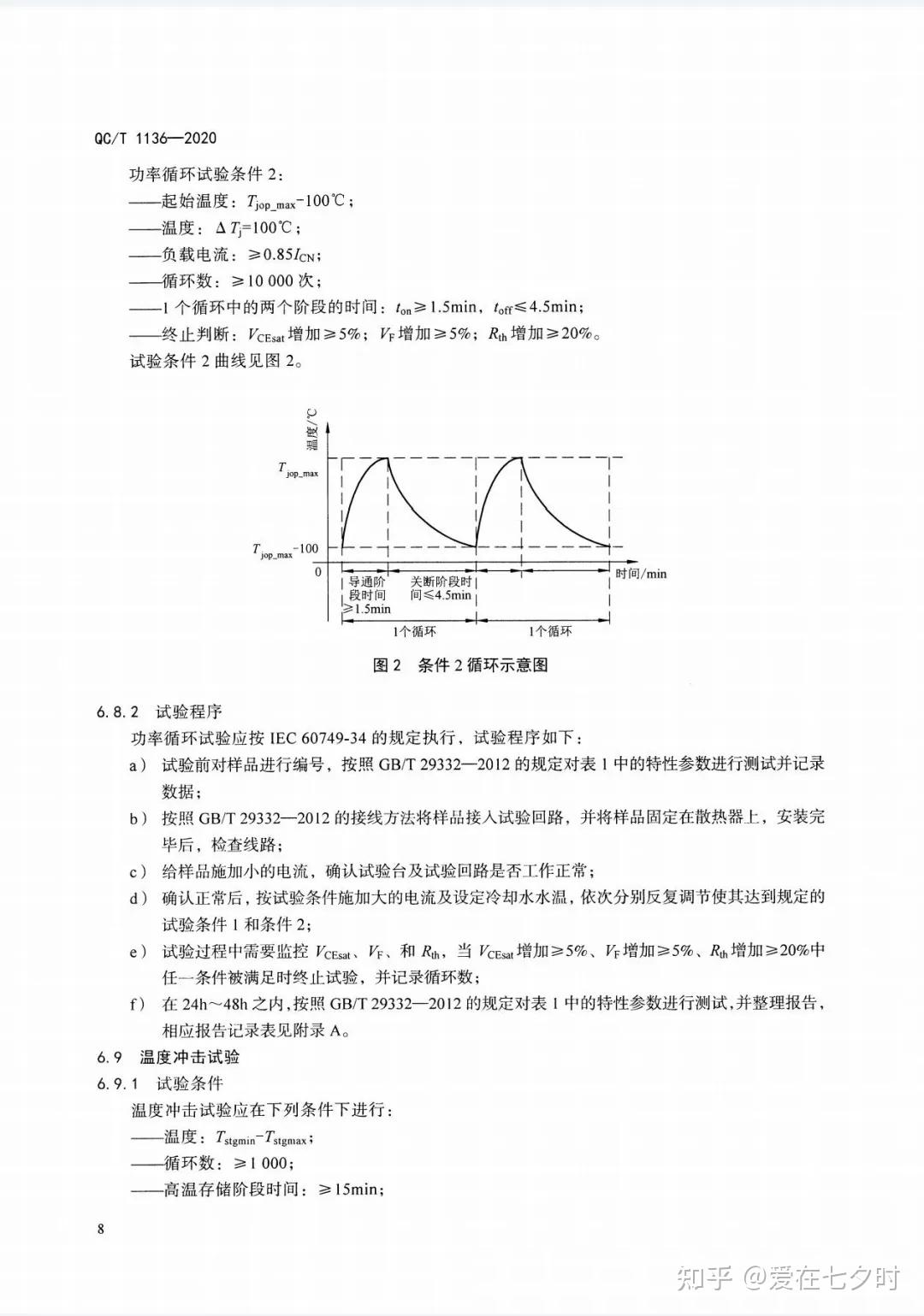

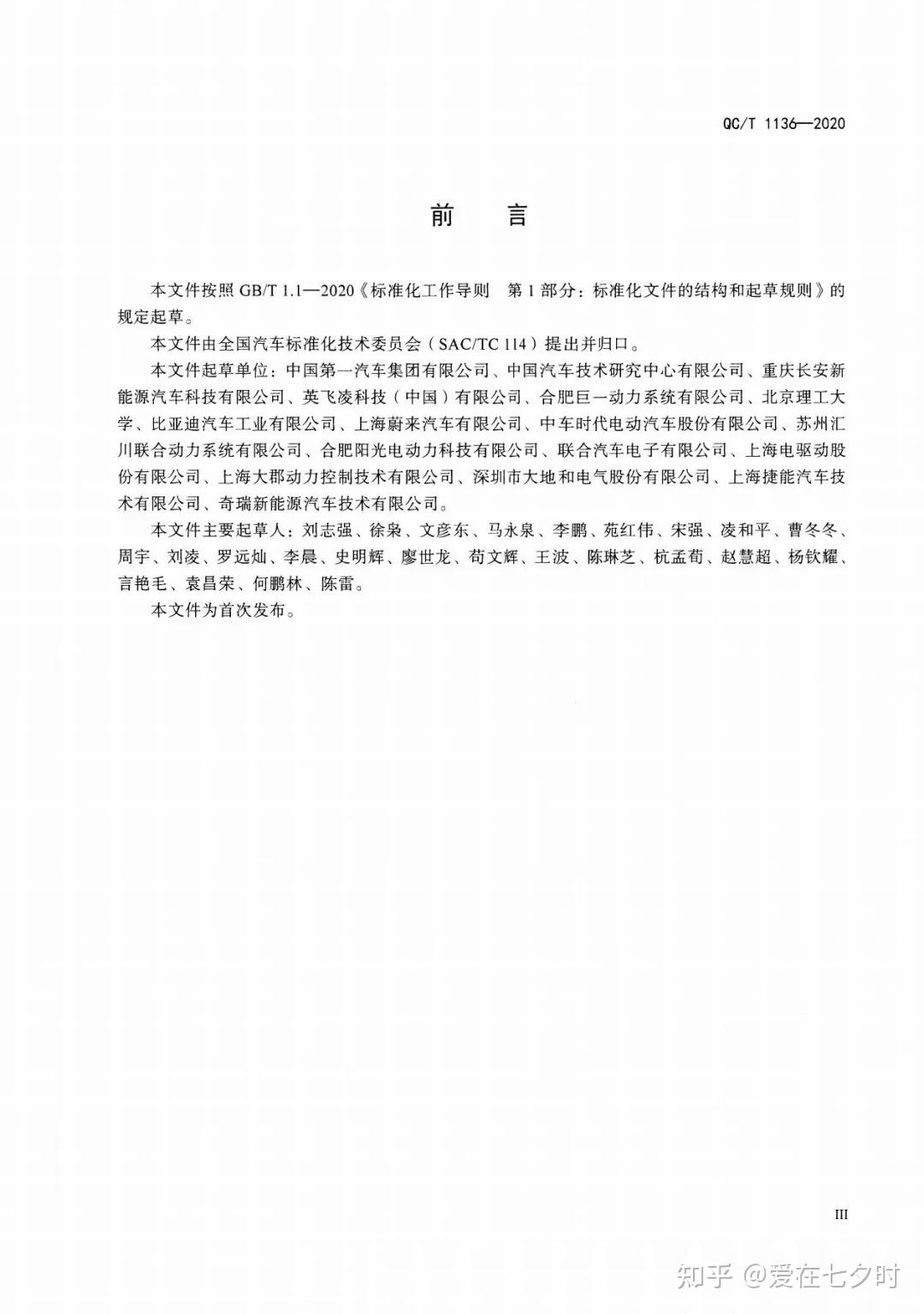

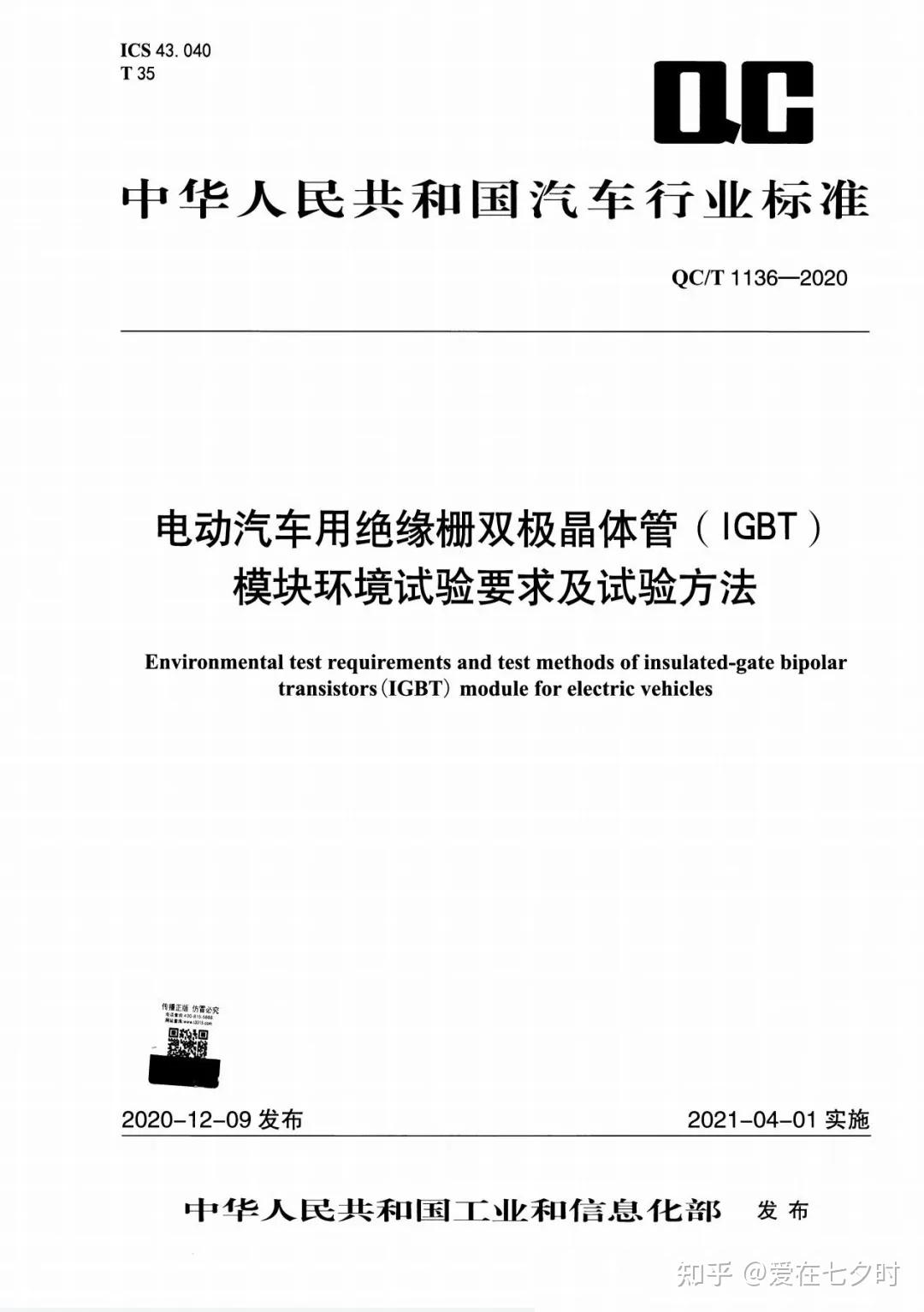

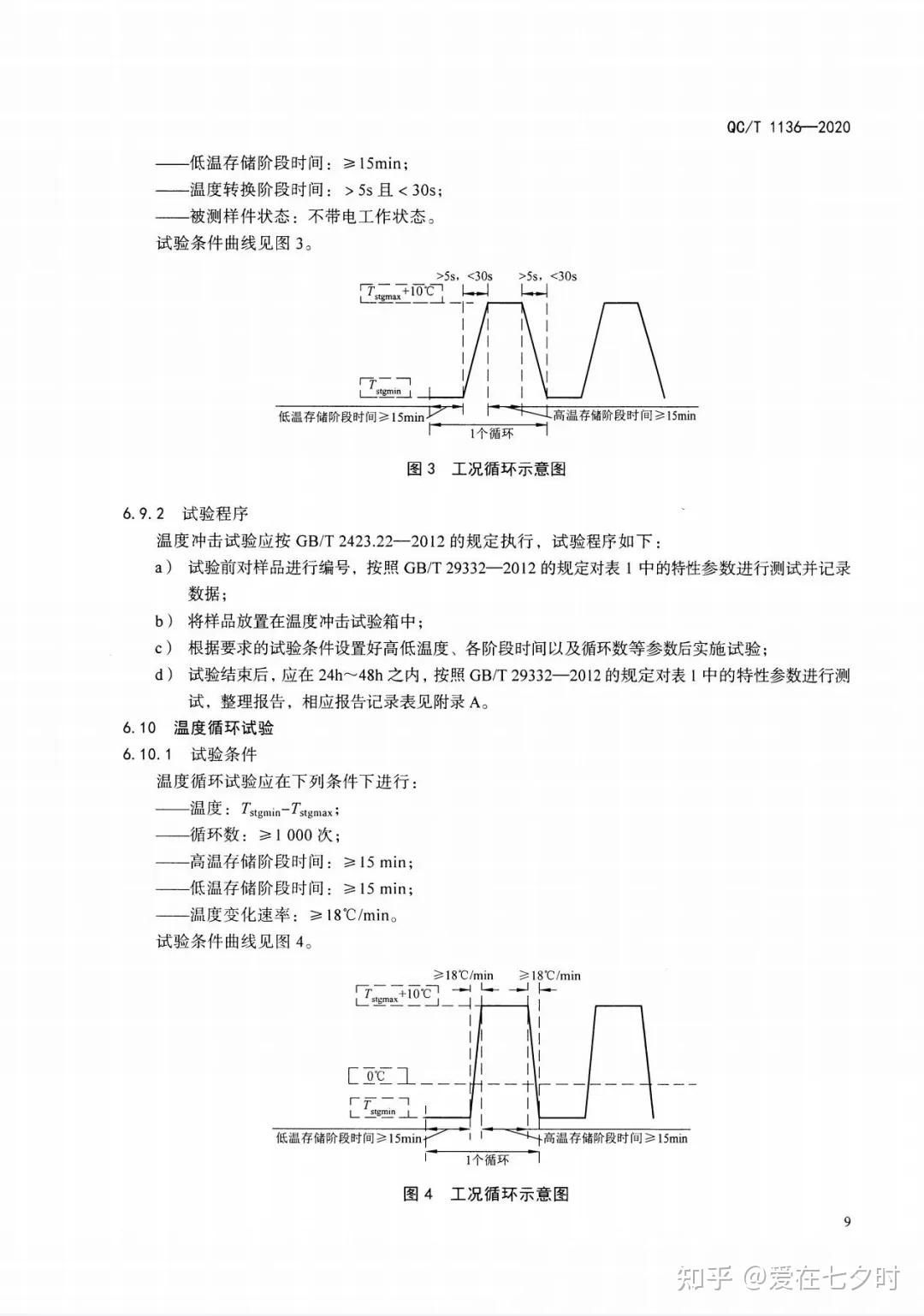

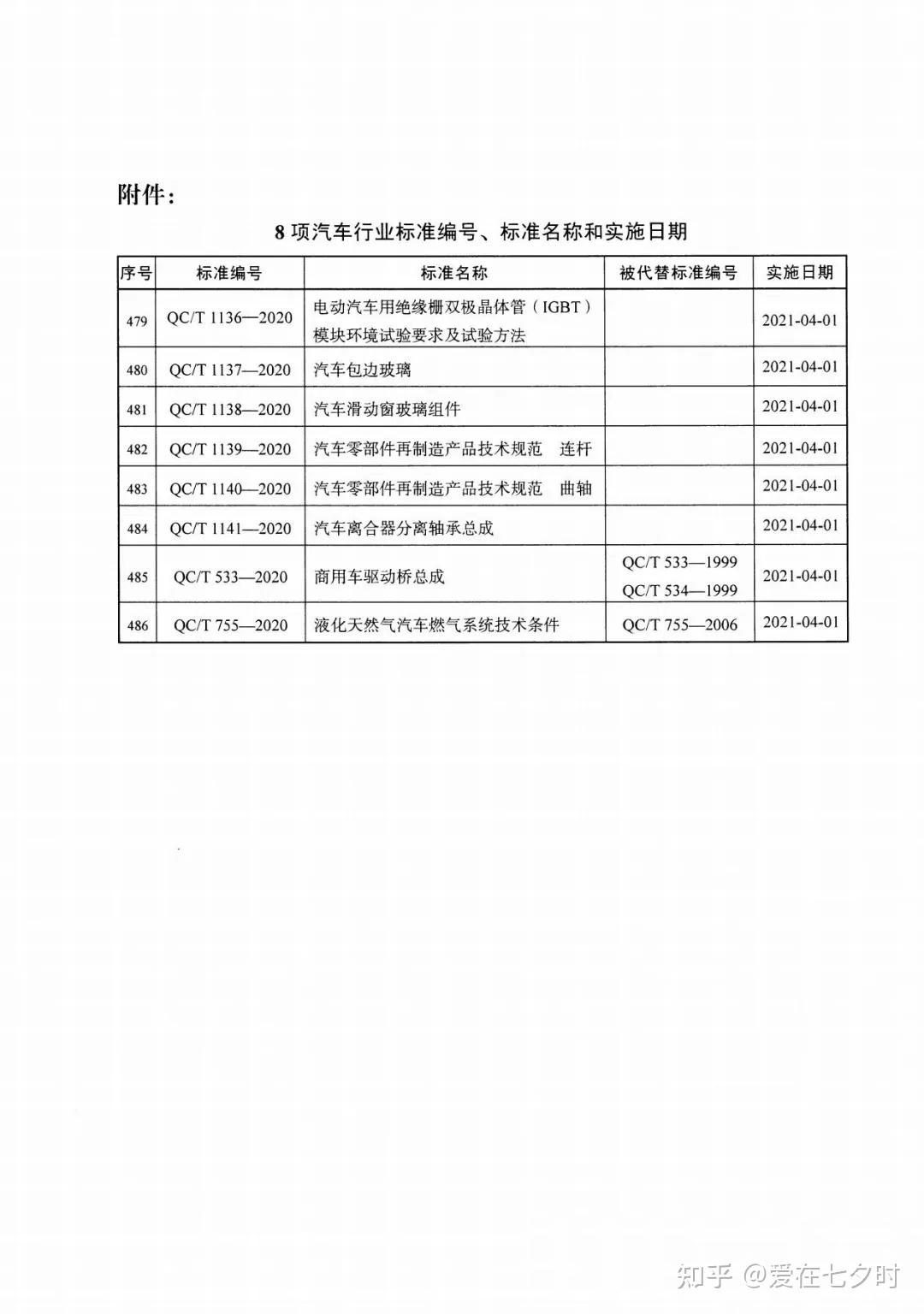

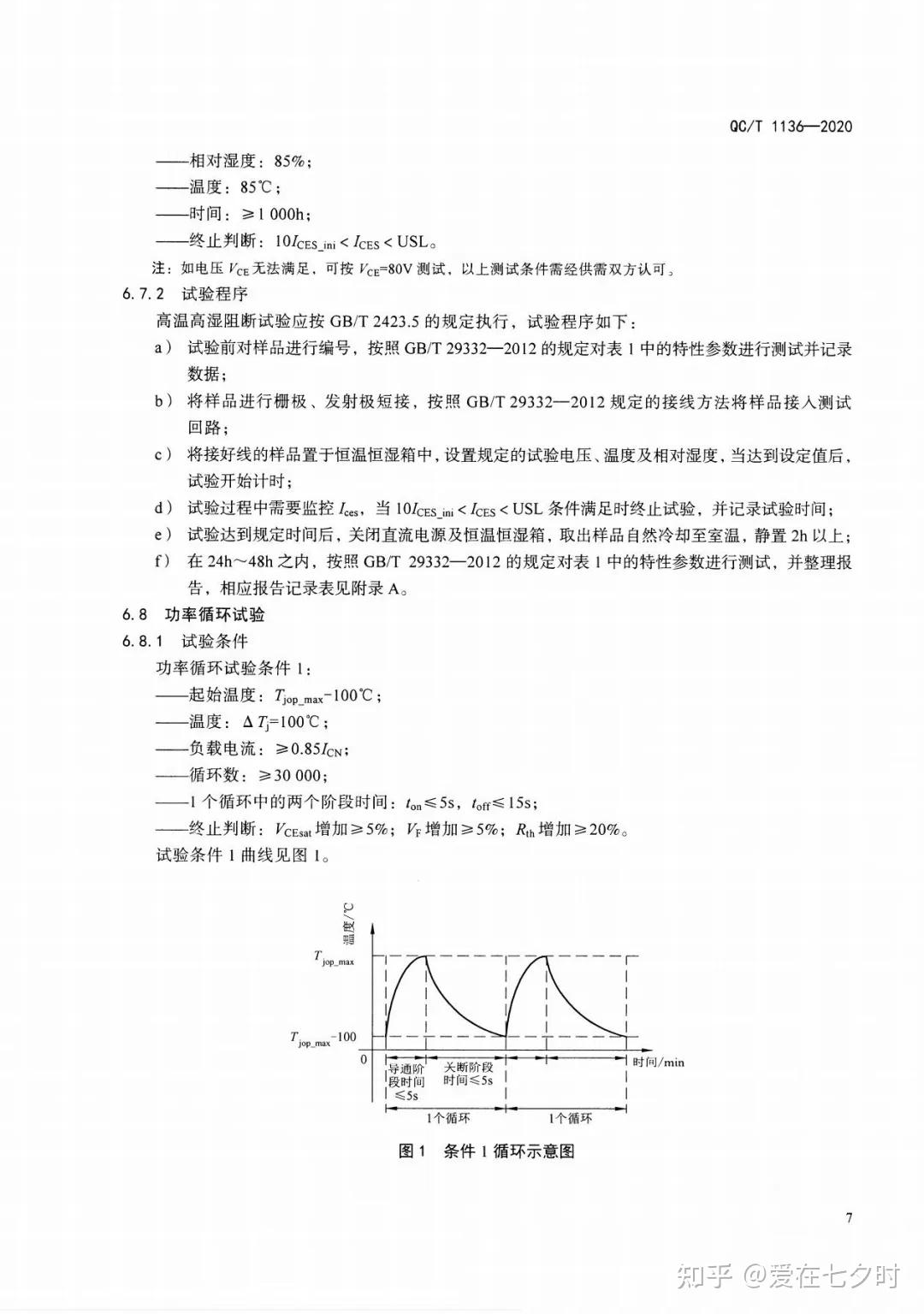

好了，言歸正傳，了解汽車行業的半導體標準，可以加深對器件特性的理解，幫助開發者選擇合適的產品。關于電動汽車用絕緣柵雙極晶體管（IGBT）模塊的環境試驗要求及試驗方法，主要依據QC/T 1136-2020《電動汽車用絕緣柵雙極晶體管（IGBT）模塊環境試驗要求及試驗方法》這一汽車行業標準，結合其他相關規范共同構成測試體系，以下是本期要跟大家分享的具體內容：

https://t.zsxq.com/fb06Y (二維碼自動識別)

寫在最后面的話

綜上，QC/T 1136-2020通過系統化的環境試驗項目，為電動汽車IGBT模塊的可靠性驗證提供了標準化依據，是行業研發、生產及質量控制的關鍵參考。同時，在新能源汽車的核心功率器件——汽車電控IGBT模塊方面，過去一直受到英飛凌、三菱電機等國外巨頭的控制。近年來，隨著國內新能源汽車產業的飛速發展，產業鏈上游的國產替代步伐正在加快，諸如比亞迪半導體、中車時代、士蘭微、翠展微等國內企業正在不斷崛起，已經能夠在一定程度上滿足國內對IGBT模塊的需求，甚至有望引領世界潮流。放眼未來我們有理由相信，國內的汽車半導體企業將會更加強勁，在整車制造、動力電池及電池材料等領域，將會展現出更加輝煌的成就。
