NSVT5551M雙極晶體管技術深度解析與應用指南

科技觀察員 ? 2025-11-25 10:50 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

安森美 (onsemi) NSVT5551M雙極晶體管通過了AEC-Q101認證,是一款NPN通用型低VCE(sat) 放大器。這款NPN雙極晶體管具有匹配的芯片,存放溫度范圍為-55°C至150°C。NSVT5551M BJT無鉛、無鹵素、無BFR,符合 RoHS 標準。這款晶體管通常用于許多不同的應用。

數據手冊;*附件:onsemi NSVT5551M雙極晶體管數據手冊.pdf

特性

  • 配有匹配的模具
  • 符合AEC-Q101和PPAP標準
  • 無鉛、無鹵/無BFR,符合RoHS指令
  • 存放溫度范圍為-55°C至150°C
  • 0.7W功率耗散(TC = 25°C)
  • 集電極連續電流(I C ):600mA
  • 發射極-基極電壓(V EBO ):6V

引腳分配

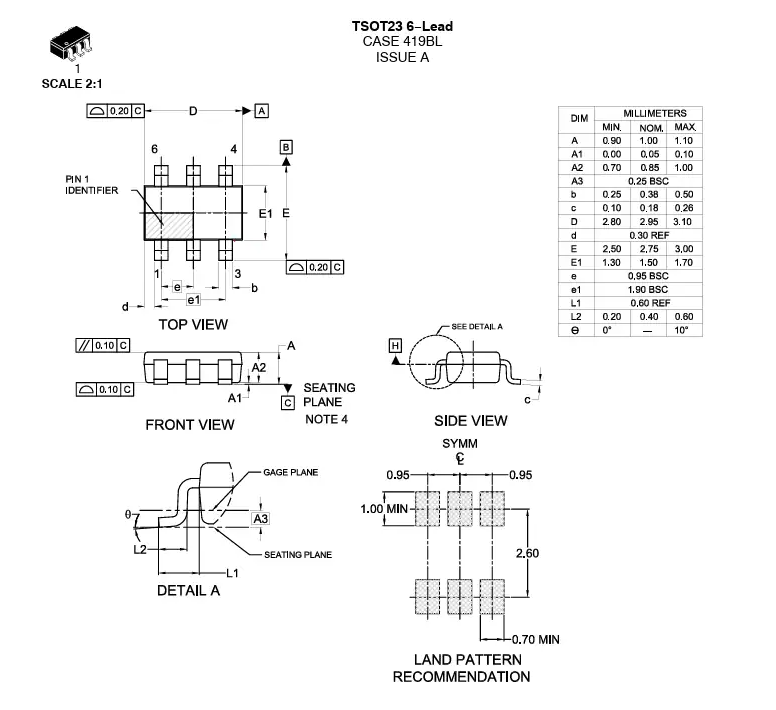

尺寸


NSVT5551M雙極晶體管技術深度解析與應用指南

一、產品概述與核心特性

?NSVT5551MR6?是一款高性能NPN通用雙極晶體管,采用TSOT23-6封裝,專為精密放大應用設計。該器件具備以下突出特性:

  • ?匹配芯片技術?:內置兩個經過精密匹配的晶體管芯片
  • ?汽車級認證?:通過AEC-Q101認證并支持PPAP流程
  • ?環保設計?:無鉛、無鹵素/BFR、符合RoHS標準
  • ?雙晶體管結構?:單封裝內集成兩個獨立晶體管,便于差分對設計

二、絕對最大額定值與安全工作區

2.1 電氣極限參數

  • ? 集電極-發射極電壓(VCEO) ?:160V
  • ? 集電極-基極電壓(VCBO) ?:180V
  • ? 發射極-基極電壓(VEBO) ?:6V
  • ? 連續集電極電流(IC) ?:600mA
  • ? 結溫(TJ) ?:150°C
  • ? 存儲溫度范圍(TSTG) ?:-55°C至150°C

?重要提示?:超過最大額定值的應力可能損壞器件。一旦超出這些限制,不應假定器件功能正常,可能發生損壞并影響可靠性。

2.2 熱特性參數

  • ? 總功耗(TC=25°C) ?:700mW(每個晶體管350mW)
  • ?25°C以上降額系數?:5.6mW/°C
  • ? 結到環境熱阻(RθJA) ?:180°C/W

注:測試條件基于FR-4 PCB板,尺寸76mm×114mm×1.57mm,采用最小焊盤圖案

三、關鍵電氣特性分析

3.1 擊穿電壓特性

  • ? 集電極-發射極擊穿電壓(BVCEO) ?:最小160V(IC=1mA, IB=0)
  • ? 集電極-基極擊穿電壓(BVCBO) ?:最小180V(IC=100mA, IE=0)
  • ? 發射極-基極擊穿電壓(BVEBO) ?:最小6V(IE=10mA, IC=0)

3.2 直流增益特性

晶體管在不同工作點展現出優異的電流放大能力:

測試條件電流增益(hFE)范圍應用場景
VCE=5V, IC=1mA80-250信號放大
VCE=5V, IC=10mA80-250中等功率放大
VCE=5V, IC=50mA30以上功率輸出級

3.3 匹配性能指標

芯片間匹配度是NSVT5551M的核心優勢:

  • ? hFE1匹配度(IC=1mA) ?:0.9-1.1
  • ? hFE2匹配度(IC=10mA) ?:0.95-1.05
  • ?VBE(on)差異?:最大±8mV(IC=10mA)

四、飽和特性與開關性能

4.1 飽和電壓參數

  • ? VCE(sat) ?:最大0.15V(IC=10mA, IB=1mA)
  • ? VBE(sat) ?:最大1V(IC=50mA, IB=5mA)

4.2 高頻特性

  • ? 電流增益帶寬積(fT) ?:100-300MHz(VCE=10V, IC=10mA)
  • ? 輸出電容(Cob) ?:最大6pF(VCB=10V)
  • ? 輸入電容(Cib) ?:最大20pF(VEB=0.5V)

五、典型應用設計指南

5.1 音頻放大電路設計

利用器件的匹配特性,NSVT5551M特別適合差分放大器和推挽輸出級設計。建議工作點:

  • ?靜態電流?:1-10mA范圍內可獲得最佳線性度
  • ?工作電壓?:推薦5-30V供電范圍

5.2 開關應用設計

對于開關應用,需注意以下設計要點:

  • ?基極驅動電流?:應確保IC/IB≤10以獲得良好的飽和特性
  • ?熱設計?:在環境溫度高于25°C時,按5.6mW/°C進行功率降額

5.3 噪聲敏感應用

器件提供優異的噪聲性能:

  • ? 噪聲系數(NF) ?:最大8dB(VCE=5V, IC=200mA, f=1MHz)

六、PCB布局與散熱建議

6.1 布局優化

  • 采用數據手冊推薦的最小焊盤圖案
  • 確保電源回路路徑最短化
  • 敏感信號線遠離開關節點

6.2 熱管理策略

  • 在高溫環境下使用時,建議增加銅箔面積輔助散熱
  • 對于持續大電流應用,應考慮外部散熱措施

七、可靠性測試與環境適應性

作為AEC-Q101認證器件,NSVT5551M滿足汽車電子對可靠性的嚴苛要求,包括:

  • 高溫高濕環境下長期穩定性
  • 溫度循環耐受性
  • 機械振動可靠性
