MCU應用方案

CKS32F030K6T6在頸部按摩儀中的應用

芯片特性

CKS32F030K6T6采用高性能的ARM Cortex-M0 32位RISC內核，廣泛集成增強型外設和I/O口，支持SPI，I2C，USART，擁有一個12位ADC，4個通用定時器，1個高級定時器，并有一套為低功耗應用設計準備的全面的省電模式，CKS32F030K6芯片資源如表1所示。

CKS32F030K6T6具有良好的穩定性和通用性，適合用于多種功能、應用程序的場合，廣泛適用于如PC外設、GPS平臺、工業應用等產品應用中，并且完全兼容STM32F030K6T6，同時中科芯提供及時準確的MCU技術支持，已有越來越多的替代ST的芯片案例，更多的客戶開始相信并使用中科芯的MCU芯片。

表1 CKS32F030K6

方案設計

隨著社會經濟發展，工作和生活節奏越來越快，工作時久坐、加班勞累、夜晚不良睡姿等容易導致頸椎、腰椎疲勞酸痛，可通過頭部按摩儀、頸部按摩儀、眼部按摩儀、筋膜槍等智能保健設備緩解疲勞。中科芯推出基于CKS32F030K6T6的頸部按摩儀方案，主要通過低頻脈沖和恒溫熱敷功能達到按摩肌肉、促進血液循環、緩解疼痛的效果。

方案主要功能和技術指標：

1、 結合TENS+EMS兩種低頻脈沖，TENS脈沖緩解疼痛，EMS脈沖按摩肌肉，支持0~57.6mA多檔位輸出刺激；

2、支持恒溫熱敷功能，可調節熱度檔位；

3、結合低頻脈沖和恒溫熱敷，模擬人工按摩，內置6種組合按摩模式；

4、恒流/恒壓充電，最大線性充電電流800mA；

5、定時功能，支持按摩時間設置；

6、工作電壓范圍: 3.5V ~ 5V，額定功率4W，額定電壓4V；

7、工作溫度范圍: 0 ~ 85℃；

8、低功耗，休眠時≤1μA；

9、低噪音和抗電磁干擾，確保使用安全和可靠。

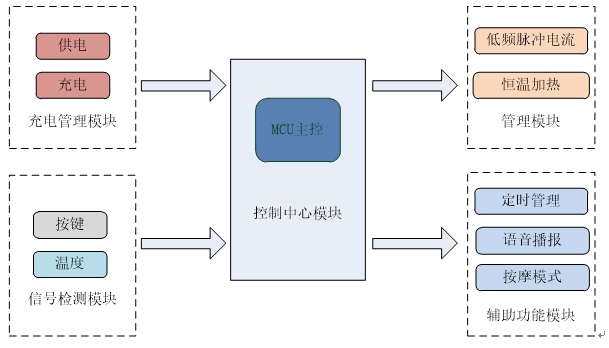

整體框圖如圖1所示，通過ADC口采集電壓并換算溫度值，通過PWM波調節加熱溫度。

圖1 整體框圖

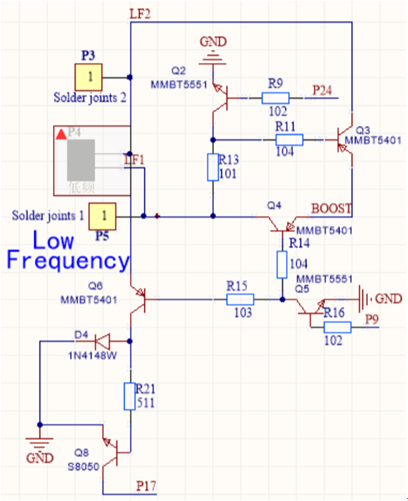

低頻脈沖電路如圖2所示，其中TENS電流的脈沖頻率為2-160Hz，脈沖寬度范圍為20-500μs，電流100mA以下，EMS電流的頻率范圍比TENS低，在15Hz以下。

圖2 低頻脈沖電路

中科芯MCU事業部專注于研發基于ARM Cortex M0、M3、M4內核的多個系列MCU產品，產品具有良好的穩定性和通用性，完全兼容STM同型號產品，提供全面的技術支持，能夠滿足客戶及市場多領域、多層次的豐富應用場景需求，在保證性能的情況下，有更優勢的價格和供貨周期。
