Vishay/Sfernice TS7密封式單圈1/4”方形金屬陶瓷微調電位器設計用于表面貼裝應用，具有6.7mm x 7mm x 5mm的容積效率以及高性能和穩定性。這些TS7微調電位器密封可耐受惡劣環境、標準電路板清洗處理和標準回流焊接工藝。該系列還與自動PCB組裝（拾取貼裝）兼容，尺寸小，可實現最佳封裝密度。Vishay/Sfernice TS7密封式單圈1/4英寸方形金屬陶瓷微調電位器在+70°C時的最大功率為0.5W，具有10Ω 至2MΩ 的寬歐姆范圍。這些專業級和工業級微調電位器有頂部和側面調整類型可供選擇，不含鉛，符合RoHS指令。

數據手冊；*附件：Vishay ， Sfernice TS7密封單圈1，4”方形金屬陶瓷微調電位器數據手冊.pdf

特性

專業級和工業級
寬歐姆范圍
尺寸小，可實現最佳封裝密度
密封，可耐受惡劣環境和標準電路板清洗處理
頂部和側面調節類型
金屬陶瓷電阻元件
設計用于表面貼裝應用
可耐受標準回流焊工藝
無鉛
符合RoHS標準

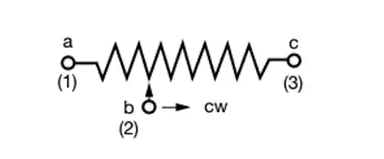

電路圖

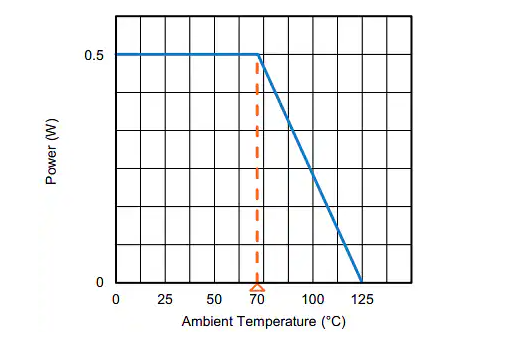

額定功率

Vishay Sfernice TS7密封型表面貼裝微調電位器技術解析

一、產品核心特性與設計理念

Vishay Sfernice TS7系列是一款專門為表面貼裝應用設計的1/4英寸方形金屬陶瓷微調電位器，其核心設計理念是在緊湊的尺寸（6.7 mm × 7 mm × 5 mm）內實現高性能與穩定性，特別適用于對封裝密度要求較高的應用場景。

?關鍵技術亮點?：

?功率等級?：在70°C環境溫度下提供0.5 W額定功率
?電阻范圍?：支持從10 Ω到2 MΩ的寬阻值選擇
?調節方式?：提供頂部調節（TS7Y）和側面調節（TS7X）兩種結構
?環境適應性?：密封設計可承受惡劣環境和標準板清洗工藝

二、電氣性能深度分析

1. 基本電氣參數

?電阻元件?：金屬陶瓷材料
?電氣行程?：240°標稱值
?標準系列?：采用1-2-5標準系列，容差為±10%
?電路結構?：標準線性三端結構

2. 功率與溫度特性

功率降額曲線顯示，從70°C到125°C環境溫度下，功率從0.5 W逐步下降，確保在高溫環境下的穩定運行。

3. 其他關鍵參數

?溫度系數?：-55°C至+125°C范圍內典型值為±100 ppm/°C
?限制電壓?：300 V
?接觸電阻變化?：典型值為3%或3 Ω（取較大值）
?端電阻?：典型值為1%或2 Ω（取較大值）
?介電強度?：900 VAC
?絕緣電阻?：500 VDC下最小1000 MΩ

三、機械結構與操作特性

1. 機械參數

?機械行程?：270°標稱值
?操作扭矩?：最大2.1 Ncm
?止動扭矩?：4.9 Ncm
?單元重量?：最大0.56 g
?刮片位置?：實際行程約50%位置

2. 尺寸規格

兩種型號均采用精密制造，公差控制在±0.5 mm范圍內，確保與自動化PCB組裝設備的兼容性。

四、環境適應性與可靠性

1. 環境規格

?溫度范圍?：-55°C至+125°C
?密封等級?：密封容器，85°C氟化液/60秒測試條件
?MSL等級?：3級

2. 性能測試標準

產品經過嚴格的環境測試驗證：

?負載壽命?：70°C環境溫度下額定功率運行1000小時
?濕度測試?：MIL-STD-202方法103標準，96小時
?熱沖擊?：5個循環周期
?旋轉循環?：200個完整周期
?沖擊與振動?：100 g沖擊測試和30 g振動測試

五、標準化阻值數據

?典型性能表現?：

?總電阻偏移?：±3%（負載壽命后）
?接觸電阻變化?：3 Ω或±3%（取較大值）
?電壓比偏移?：±2%

標準電阻值覆蓋從10 Ω到2 MΩ的廣泛范圍，配套提供最大功率、工作電壓和通過刮片的最大電流等關鍵參數。以10 kΩ型號為例，在70°C下最大功率為0.5 W，最大工作電壓為70.71 V，最大刮片電流為7.1 mA。

六、應用領域

高密度PCB組裝
工業控制系統
汽車電子
醫療設備
通信基礎設施
