Vishay/Sfernice P16FNP金屬陶瓷旋鈕電位器采用塑料旋鈕，非常適合用于經濟高效的設計。旋鈕集成和驅動金屬陶瓷電位器，這種結構將所需的電氣間隙降至最低，因?yàn)閮H安裝硬件和端子位于面板的背面。P16FNP系列在+40°C時的線性功率額定值為1W、介電強度高達5000V AC ，開關壽命為1萬個周期。這些緊湊型面板安裝電位器完全密封，面板密封符合IP67標準。該系列還不含鉛，符合RoHS標準。Vishay/Sfernice P16FNP金屬陶瓷旋鈕電位器設計用于專業和工業應用。

數據手冊；*附件：Vishay ， Sfernice P16FNP金屬陶瓷旋鈕電位器數據手冊.pdf

特性

• 高性價比塑料旋鈕
• 面板安裝設計
• 包括旋鈕驅動和結合金屬陶瓷電位器
• 僅在面板的背面安裝硬件和端子
• 減少所需電氣間隙
• 金屬陶瓷電阻元件
• 緊湊型（集成）
• 完全密封和面板密封
• 按照CECC 41000或IEC 60393-1標準進行測試
• 不含鉛
• 符合RoHS標準

電路圖

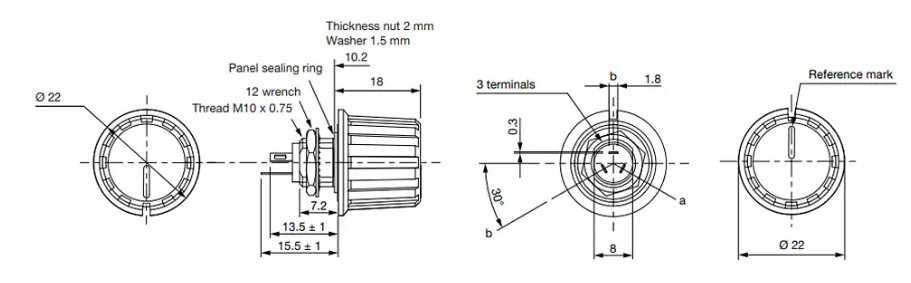

尺寸- mm (±0.5mm)

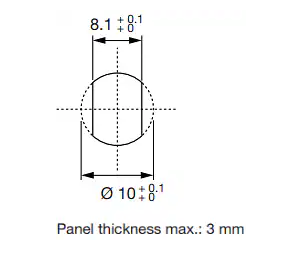

面板切口

Vishay Sfernice P16FNP金屬陶瓷旋鈕電位器技術解析：工業控制與音頻應用的革新設計

一、產品架構與設計理念

Vishay Sfernice的P16F系列電位器采用?革命性的集成設計?，將旋鈕與電位器融合為單一緊湊單元。其核心創新在于僅將安裝硬件和端子置于面板背面，最大限度減少了所需間隙，特別適用于空間受限的工業控制面板和音頻設備。

?關鍵設計特征?：

• ?雙版本架構?：P16F面向工業和專業應用（金屬陶瓷電阻體，1W/40℃），PA16F面向?qū)I(yè)音頻應用（導電塑料電阻體，0.5W/40℃）
• ?全密封結構?：容器密封和面板密封雙保險，防護等級達?IP67?
• ?高介電強度?：能夠承受?5000VAC?的測試電壓
• ?壽命指標?：開關模塊10000次循環，電阻軌道50000次循環

二、電氣性能深度分析

2.1 電阻特性參數

根據數據手冊，P16FNP在不同電阻值下的功率處理能力呈現梯度變化：

2.2 溫度特性與功率降額

?功率降額曲線?顯示線性規律在高溫環境下表現更優：

• P16F線性規律：40°C時1W，120°C時降至約0.25W
• PA16F線性規律：40°C時0.5W，120°C時降至約0.13W

?溫度系數差異顯著?：

• P16F（金屬陶瓷）：?**±150ppm/°C**?
• PA16F（導電塑料）：?**±500ppm/°C**?

三、機械結構與安裝規范

3.1 尺寸工程

電位器采用精密機械設計：

• ?旋鈕直徑?：22mm ±0.5mm
• ?面板開孔?：8.1mm +0.1/-0mm
• ?安裝螺母?：M10×0.75螺紋
• ?最大面板厚度?：3mm

3.2 操作力學參數

c- ?機械行程?：300° ±5°

• ?操作扭矩?：典型值?3Ncm?，最大值?25Ncm?
• ?安裝螺母緊固扭矩?：最大值?180Ncm?

四、專業應用場景配置

4.1 工業控制應用（P16F）

適用于高可靠性工業環境：

• ?電阻范圍?：22Ω至10MΩ（線性），100Ω至2.2MΩ（對數）
• ?容差選項?：標準±20%，可選±10%
• ?開關選項?：ON/OFF開關（RSD代碼），切換電流100mA max

4.2 專業音頻應用（PA16F）

針對音頻設備優化的特性：

• ?電阻范圍?：1kΩ至1MΩ
• ?接觸電阻變化?：≤2% Rn或3Ω
• ?平滑調節?：導電塑料材料提供更低的轉動噪聲

五、定制化功能模塊

5.1 旋鈕標記選項

提供多種專業標記方案：

• ?F2?：10分度標記
• ?F3?：5分度標記
• ?F4?：漸變標記
• ?F5-F8?：專用符號（燈光、風扇、溫度、音量）

5.2 特殊功能模塊

• ?定位選項?（CV1D）：CCW位置的單一定位，機械壽命10000次循環
• ?開關模塊?：在a和b端子之間逆時針致動，行程30°±5°

六、環境適應性與可靠性

通過多項嚴格環境測試：

• ?電氣耐久性?：1000小時額定功率測試，ΔRT/RT ≤ ±5%
• ?濕熱穩態?：56天40°C、93%相對濕度，電阻變化≤±2%
• ?機械沖擊?：50g加速度持續11ms，三個方向連續沖擊
• ?振動測試?：10Hz至55Hz，0.75mm或10g加速度，持續6小時
