隨著騎行運動的普及和城市通勤需求的增長，自行車車燈作為重要的安全配件，其性能要求日益提高?，F(xiàn)代自行車燈需要具備高亮度、長續航、穩定輸出和智能調光等功能，以滿足不同騎行環境下的照明需求。本文將詳細介紹基于遠翔FP7153單節鋰電同步降壓恒流3A無頻閃調光芯片的自行車車燈設計方案。

一、FP130A自行車車燈的分類及要求

自行車車燈根據其功能特點和設計用途，可分為多種類型：

按安裝位置分類：前照明燈、后警示燈、側方位反光燈

按供電方式分類：干電池車燈、鋰電池車燈、USB充電車燈、發電機驅動車燈

按功能特點分類：常亮照明燈、閃爍警示燈、智能感應車燈

自行車車燈的產品要求：需滿足體積緊湊、靜態功耗低、轉換效率高及調光效果好等要求。FP7153采用DFN-10L封裝，有助于實現更小的PCB布局；其較低的靜態功耗有利于延長電池使用時間，較高的轉換效率減少了能量損失，并支持無頻閃調光，可實現平滑的亮度調節。該芯片支持上述功能，并可實現多種調光模式。

二、FP7153 芯片特點

FP7153是一款高性能的同步降壓恒流LED驅動芯片，專門為單節鋰電池供電的LED照明設計：

技術參數：

?工作電壓：2.5V-5.5V

?最大輸出電流可達：3A

?VFB反饋電壓：0.1V

?封裝：DFN-10L(EP)

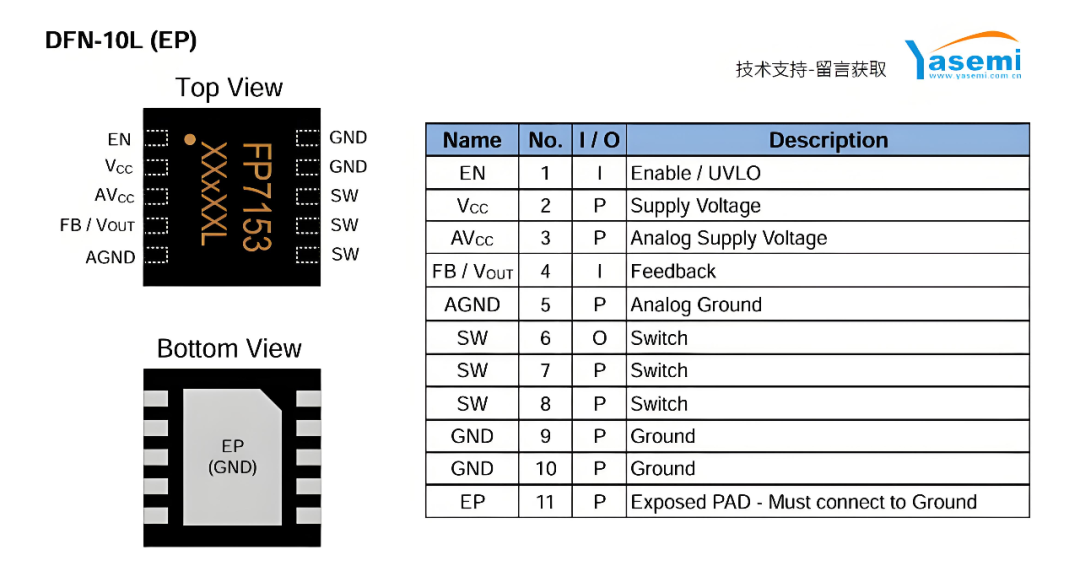

芯片腳位及封裝圖：

適用于單節鋰電池和USB口5V輸入，內置60mΩ PMOS和NMOS，高效率可驅動單串高功率LED，0.1V的采樣電壓，顯著降低取樣電阻功率損耗，提升整體轉換效率。使用最少的外圍元件，實現最高的電池使用效率，同時具備優異的調光功能。

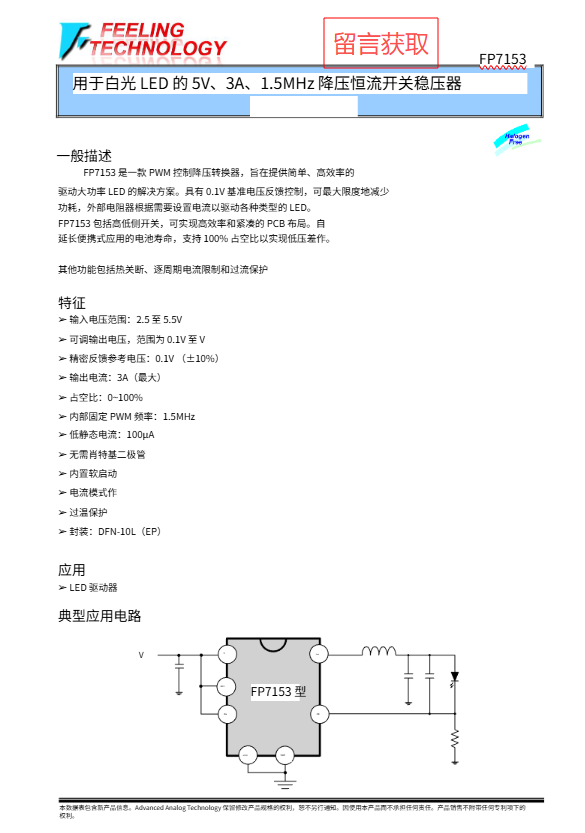

FP7153-中文應用規格書：

三、FP7153 自行車車燈 方案設計

1. 單色帶檔位調光與警示閃爍功能

通過防水按鍵切換不同模式，低亮度模式（適合城市有路燈環境），中亮度模式（適合郊區騎行），高亮度模式（適合無照明野外環境），睡眠模式（關機）；
在照明模式下長按按鍵，進入爆閃警示模式，適用于霧天或危險路段警示他人；
再次長按按鍵，進入SOS求救模式，適用于緊急情況求助；在爆閃或SOS模式下，短按按鍵即可返回之前的照明模式。

2. 雙色溫智能調光功能

針對專業騎行設計的雙色溫調節方案：

短按按鍵：依次切換冷白光模式，亮度從低到高。

長按按鍵：切換為暖黃光模式

再次長按：進入暖黃光閃爍警示模式
短按按鍵返回睡眠模式

3. 可調電阻無級調光方案

提供0%-100%連續調光功能，通過旋轉編碼器或電位器實現亮度的平滑調節，滿足騎行者對光線的精細控制需求，適應各種環境光條件。

四、方案優勢總結

FP7153在行車車燈應用中具有顯著優勢：

l 超小體積：DFN-10L(EP)封裝極大減小PCB面積，適合緊湊型車燈設計
l 高效節能：同步降壓架構和低反饋電壓確保高轉換效率，延長續航時間
l 靈活調光：支持多種調光方式，滿足不同騎行場景需求
l 穩定可靠：內置完善的保護功能，確保在各種環境下穩定工作
l 成本優化：高集成度減少外圍元件數量，降低BOM成本

該方案特別適合高端自行車前燈、智能騎行燈和多功能安全警示燈等應用，為騎行者提供安全、可靠、智能的照明體驗。
