為了更好的理解SOA的特性，見合八方近期將會發布【SOA仿真】系列文章。

摘要：

參考文獻[1]中模型，本文對帶隙能、費米狄拉克分布、增益系數進行了數值計算。

關鍵詞：

半導體光放大器，帶隙能，費米狄拉克分布，增益系數

一、SOA材料模型

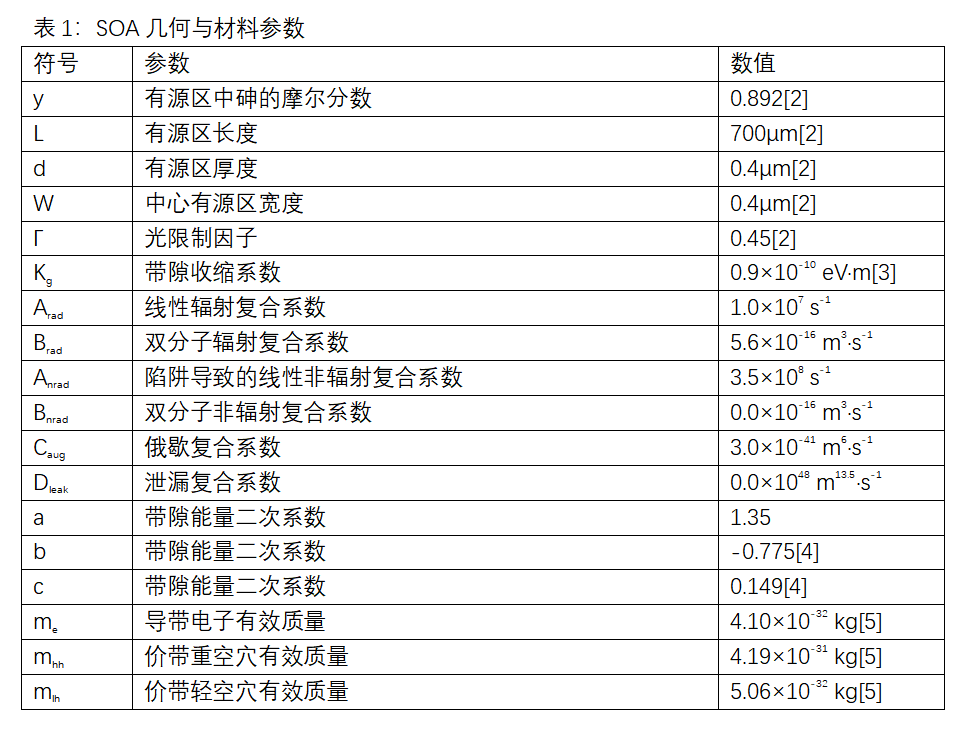

本文以文獻[1]中SOA模型為例進行計算，其是1.55μm波段InP-In???Ga?As?P???均勻掩埋脊形SOA，關鍵參數如表1所示，y和x分別為未摻雜有源區中砷（As）和鎵（Ga）的摩爾分數，并假設材料晶格匹配，滿足x=0.47y。

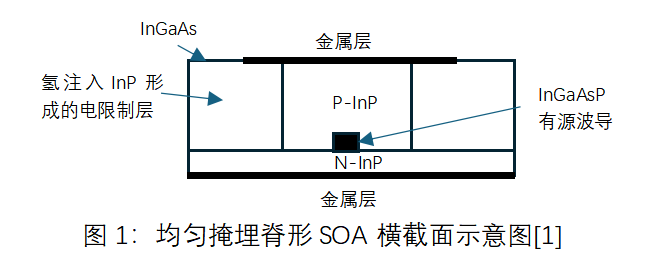

器件中心有源區的寬度為W、厚度為d、長度為L，如圖1所示。

二、帶隙能計算

帶隙能量Eg可表示為：

其中，Eg0為零注入載流子情況下的帶隙能量，n為載流子，通過二次近似公式[4]計算：

式中，a、b、c為二次系數，e為電子電荷量；ΔEg(n)為注入載流子密度導致的帶隙收縮[3]，表達式為：

Kg為帶隙收縮系數，模型中采用的Kg值略小于In0.15Ga0.85As材料的帶隙收縮系數。帶隙收縮ΔEg的主要影響是使增益譜與自發輻射譜的峰值向長波長方向偏移。電流增大，N增大，導致ΔEg(n)帶隙收縮加大，波長向長波偏移。

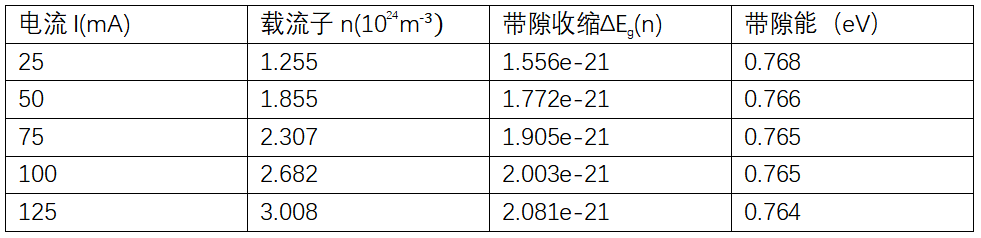

參照前面文章《【SOA仿真2】SOA增益飽和特性仿真2》中載流子速率方程，通過電流I計算載流子濃度n。再通過上面的公式1-3，計算得到帶隙能：

三、準費米能級計算

Efc為導帶準費米能級相對于導帶底的能量，Efv為價帶準費米能級相對于價帶頂?shù)哪芰?，二者可通過尼爾森近似[6]估算：

式中：

p為價帶空穴密度，在SOA通常的載流子密度水平下，p≈n；nc和nv為常數，表達式為：

其中：

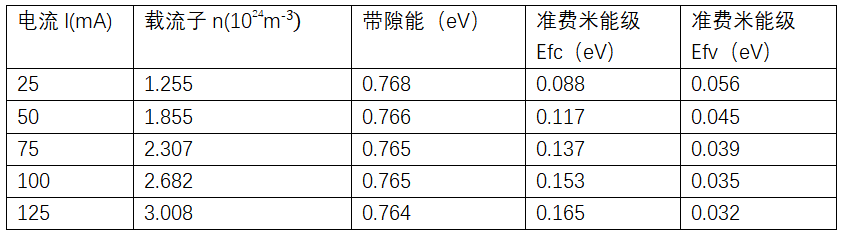

由上面公式，通過載流子濃度，計算得到準費米能級Efc,Efv。

四、費米-狄拉克分布

導帶與價帶中的費米-狄拉克分布[7]分別為：

其中：

T為絕對溫度，k為玻爾茲曼常數；mlh為價帶輕空穴有效質量。

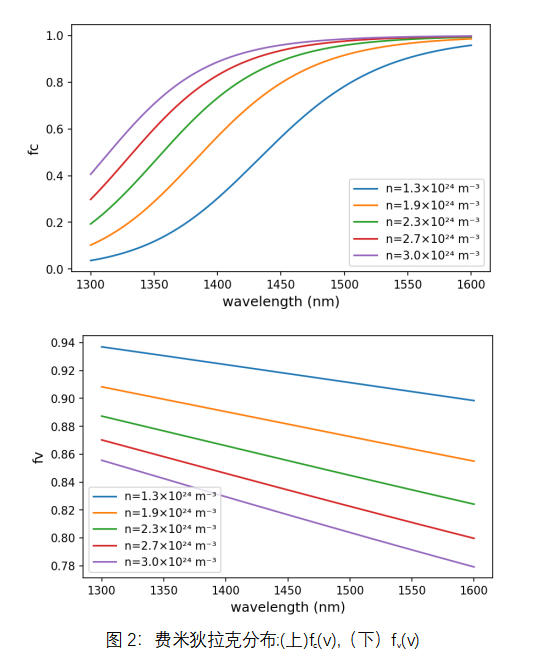

根據上面公式，計算1300nm-1600nm的費米達拉克分布，如下圖所示。

五、增益系數計算

InGaAsP體異質結有源區的材料增益系數g?（單位：m?1）[7]可表示為：

式中：c為真空中的光速；ν為光頻率；n?為有源區折射率；?為約化普朗克常數（h/2π）；m?和mhh分別為導帶（CB）電子和價帶（VB）重空穴的有效質量；n為導帶載流子（電子）密度；T?為電子與單色場相干相互作用的平均壽命，量級約為1皮秒;τ為輻射復合壽命

其中Arad和Brad分別為線性和雙分子輻射復合系數

在公式(2)中，可進行如下替換：

這是因為該函數的譜寬遠窄于積分式中的其他項[8]。因此，公式(15)可簡化為：

材料增益系數g?由增益分量g?'（≥0）和吸收分量g?''（≥0）組成，即：

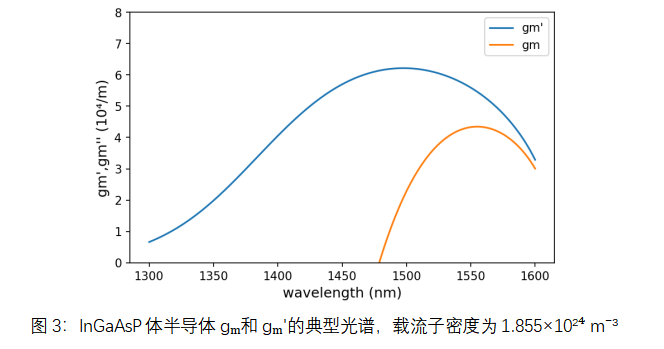

圖3展示了計算得到的g?和g?'的典型光譜曲線（載流子密度n=1.855×1024m-3）。為實現快速計算，凈增益系數常近似為光子波長與載流子密度的多項式函數，但此類近似通常僅在增益峰值附近的波長范圍內有效。
