?Vishay VS-E7MH0112-M3 Hyperfast 整流器技術解析與應用指南
Vishay Semicductors VS-E7MH0112-M3 1A FRED Pt? 超快整流器的設計優化了正向壓降性能，實現了超快恢復時間。該器件的平面結構和摻鉑壽命控制確保了最佳的整體性能、堅固性和可靠性。VS-E7MH0112-M3提供極為優化的存儲電荷和低恢復電流，從而最大限度地降低開關損耗，減少開關元件的功率耗散。
數據手冊：*附件：Vishay Semiconductors VS-E7MH0112-M3 1A FRED Pt?超快整流器數據手冊.pdf
Vishay VS-E7MH0112-M3 1A FRED Pt超高速整流器用于緩沖、升壓、照明、高頻整流器和續流二極管。
特性
- 超快恢復時間，更
低的反向恢復電荷 (Qrr)，軟恢復 - 最高工作結溫：175°C
- 指定用于輸出和緩沖器操作
- 低正向壓降
- 低漏電流
- 根據J-STD-020標準，符合MSL 1級要求，低頻最高峰值溫度為260°C
- 符合JESD 201標準中的2類晶須測試

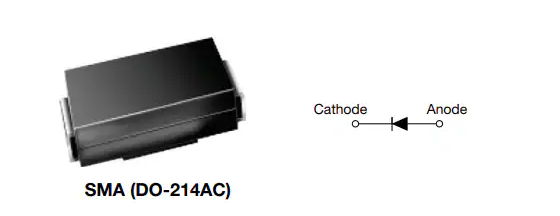

封裝樣式與電路
?Vishay VS-E7MH0112-M3 Hyperfast 整流器技術解析與應用指南?
?一、產品概述?
VS-E7MH0112-M3是Vishay Semiconductors推出的1A FRED Pt?超快恢復整流器，采用SMA(DO-214AC)封裝。該器件通過鉑摻雜壽命控制技術實現優化的正向壓降與超快恢復時間平衡，主要應用于緩沖電路、升壓轉換器、高頻整流和續流二極管等場景。
?二、核心電氣特性?
- ?電壓/電流參數?
- 最大反向重復電壓：1200 V
- 平均整流電流：1 A（@144℃, δ=0.5）
- 非重復峰值浪涌電流：21 A（8.3ms正弦脈沖）
- 正向壓降：1.10 V（@1A,25℃）
- 最大結溫：175℃
- ?動態特性?（@25℃）
- 反向恢復時間：75 ns（典型值99 ns）
- 反向恢復電荷：150 nC（典型值@25℃）
- 峰值恢復電流：3.5 A（典型值@25℃）
?三、關鍵技術優勢?
- ?超快恢復性能?
- 采用平面結構和鉑摻雜技術，實現75ns的最大恢復時間
- 優化的存儲電荷降低開關損耗，典型Qrr僅150nC（@25℃）
- ?熱管理能力?
- 結殼熱阻：18℃/W（最大值）
- 工作結溫范圍：-55℃ ~ +175℃
- 支持持續175℃高溫運行
- ?軟恢復特性?
- 平滑的反向恢復曲線減少電壓尖峰
- 適用于高頻開關電源設計
?四、典型應用場景?
- ?開關電源輸出整流?
- 利用1200V高耐壓特性適配380V~480V三相輸入系統
- 低VF(1.10V@1A)減小導通損耗
- ?緩沖電路設計?
- 快速恢復特性有效抑制電壓過沖
- 配合RC網絡吸收開關管關斷能量
- ?高頻續流二極管?
?五、設計注意事項?
- ?PCB布局建議?
- 推薦焊盤尺寸：2×3.5mm
- 確保充分散熱路徑，維持結溫在安全范圍
- ?驅動條件優化?
- 恢復時間隨di/dt增加而縮短（見圖6）
- 建議控制di/dt在200~600A/μs范圍
?六、可靠性驗證?
- 通過JESD201 Class 2晶須測試
- 符合MSL Level 1防潮等級
- 無鹵素且符合RoHS標準
