電源設計中的VBAT如同一把鑰匙，掌握它就能打開成功的大門。本文將教您如何玩轉VBAT，從而在電源設計中輕松避開高達99%的常見陷阱，確保您的設計既高效又可靠。

在物聯網開發中，穩定的VBAT供電是設備可靠性的第一道防線。

VBAT管腳是嵌入式模塊的電源輸入核心，為整個系統提供能量來源。在Air780EPM等低功耗通信模組中，VBAT供電設計直接關系到系統穩定性、通信性能和續航能力。

本文特別分享VBAT管腳的技術特性、設計要點和實用技巧，幫助工程師朋友避免常見的電源設計陷阱。

01. 模組管腳

VBAT是Air780EPM模組的對內供電輸入管腳，在模組上對應PIN42和PIN43兩個管腳。

02. 電源特性

電壓范圍：3.3V-4.35V；

電流需求：1A以上，所以通常需要并聯搭配220μF電解電容或者22μF鉭電容，以用于瞬時大電流的輸出響應。

03. 電池供電

1）常規型鋰電池：放電范圍是一般是3.2V-4.2V，為了更好地保護鋰電池，一般將放電截止電壓規定為3.3V；

2）高壓型鋰電池：放電范圍是一般是3.2V-4.35V，一樣的原因，為了更好地保護鋰電池，一般將放電截止電壓規定為3.3V；

3）其它類型的電池：比如鋰錳電池、鋰亞電池，放電截止電壓可能低至2.0V；這種類型的電池需要在系統中增加升壓DCDC，使其在放電期間供給模組的電壓保持在3.3V以上。

用于這種場景下的升壓型DCDC，我們使用過的是ETA1161。

04. 電源供電

這里說的電源，指的是類似于充電器這樣的、通過AC/DC轉換器為系統供電的電源形式，后面我們統一稱這種電源形式為直流電源。

直流電源的供電電壓：市場上常見的有5V/9V/12V/18V/24V等，不同的輸入電壓，選擇不同的降壓型DCDC。

DCDC的輸出電壓：建議設置在3.8V，且需要特別注意的是：有些DCDC在上電初始時的輸出電壓，有可能會上竄到超出設置的輸出電壓值很多。

比如：設置輸出電壓為3.8V，上電初始時的輸出電壓高達6V甚至7V以上。

非常大概率將模組的芯片或射頻PA打壞，務必特別注意！

用于這種場景下的降壓型DCDC，我們使用過的是JW5357和JW5103。

JW5357：用于輸入電壓低于18V以下的場景；

JW5103：用于輸入電壓低于36V以下的場景。

05. 耐壓特性

1）長時間的正常工作：不能高于4.5V，包括偶爾的尖峰電壓；

為了兼容電池和直流電源兩種供電形式，電池電壓一般低于4.35V，直流電源經過DCDC降壓后一般設置為3.8V輸出。因此，模組的正常工作電壓范圍一般規定為3.3V-4.35V。

2）短時的浪涌尖峰電壓：不能高于5V，否則有可能將模組損壞。

3）VBAT處使用的TVS選型建議：TVS應保證VRWM略大于芯片最大工作電壓(4.5V)，VBR典型值在5.3V左右，最大VBR值建議不超過6V，鉗位電壓VC盡量小，建議浪涌IPP大于160A，IPP=100A (8*20uS脈沖)的鉗位電壓約為7.5V。

06. 特別提醒?。?！

1）模組正常工作電壓范圍是3.3V-4.35V

雖然模組正常工作建議的電壓范圍是3.3V-4.35V，但是模組實際可以開機運行的電壓最低可以到2.1V，請?zhí)貏e注意如下提示：

當模組IO電平設置為1.8V和VBAT供電為2.1V且模組可以開機運行時：此時IO電平可以正常保持1.8V——但射頻指標，包括發射功率和接收靈敏度，已經嚴重惡化，甚至無法正常駐網；

當模組IO電平設置為3.3V和VBAT供電為2.1V且模組可以開機運行時：此時IO電平實際輸出為2.0V——且射頻指標，包括發射功率和接收靈敏度，已經嚴重惡化，甚至無法正常駐網。

因此，再次強調：模組正常工作建議的電壓范圍是3.3V-4.35V，過低電壓會導致射頻指標惡化甚至無法正常駐網。

2）確保VBAT上電時的起始電壓小于0.5V

模組上電開機時，需確保VBAT上電時的起始電壓小于0.5V，否則可能會因電壓臨界狀態造成模組時序混亂而無法正常開機；關于這一點的詳細介紹，會在“開機時序”章節進行詳細介紹。

實際應用中最常見的問題是：

掉電關機后短時間內再上電，但是在此期間系統上大電容的電未放完，導致VBAT電壓停留在0.5V至2.0V中間，模組主芯片部分功能無法完全關閉，導致再上電時開機時序不符合要求而無法正常開機。

記憶中有做的項目：大電容完全放電完畢用時需要將近30秒左右，非常容易導致陷入"為何無法開機、模組是不是壞了"的長時間分析中。

這里也分享兩種常見的余電快速放電電路供參考：

▼ 余電快速放電電路 ▼

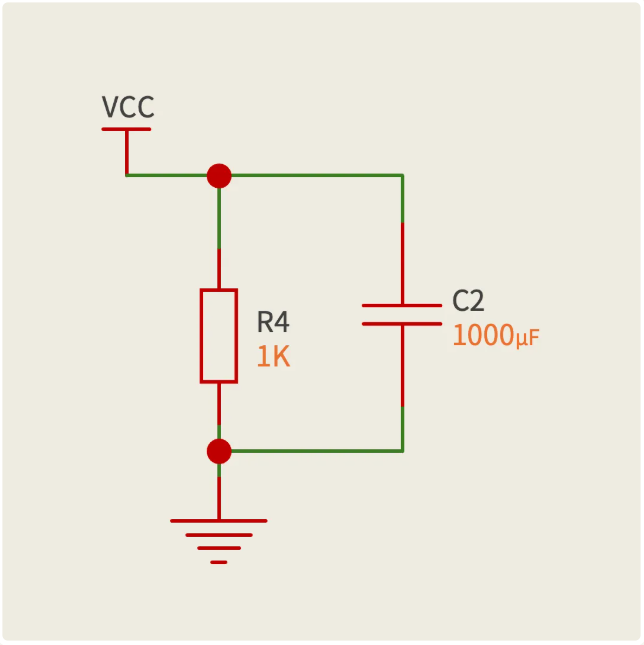

第一種：優勢是電路簡單，缺點是功耗較高且會一直損耗，進而導致放電速度無法設置的太快（放電電阻R4不能使用阻值太小的電阻）。

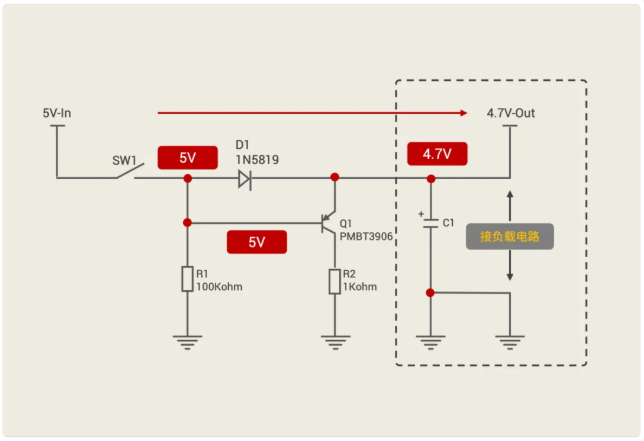

第二種：優勢是只有在斷電的情況下才會放電，不會產生額外的功耗，缺點是電路相對復雜，且由于單向?qū)щ婋娐罚?a target="_blank">二極管D1）的存在會導致工作端電壓有損耗（二極管壓降 0.3V）。

07. VBAT電壓可以檢測

adc.CH_VBAT：

常量含義：VBAT供電電壓的通道id；

數據類型：number；

常量取值：-2；

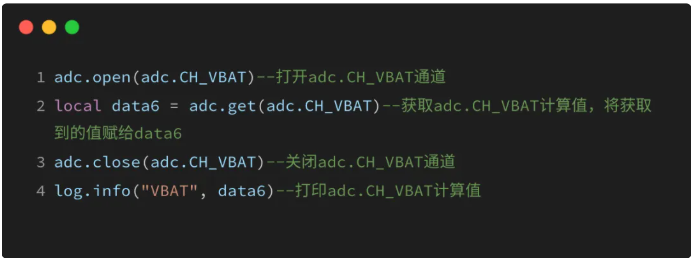

示例代碼：adc.open(adc.CH_VBAT)。

示例代碼：
