單片機應用廣泛，家用、農用、工業、醫療、通迅等都少不了由它組成控制系統。

它的供電一般采用+5V等小電壓供電。除了采用電池直接供電外，很多都采用交流220V通過電源AC-DC轉換電路轉換而來。

AC-DC轉換電路通常有以下幾種:

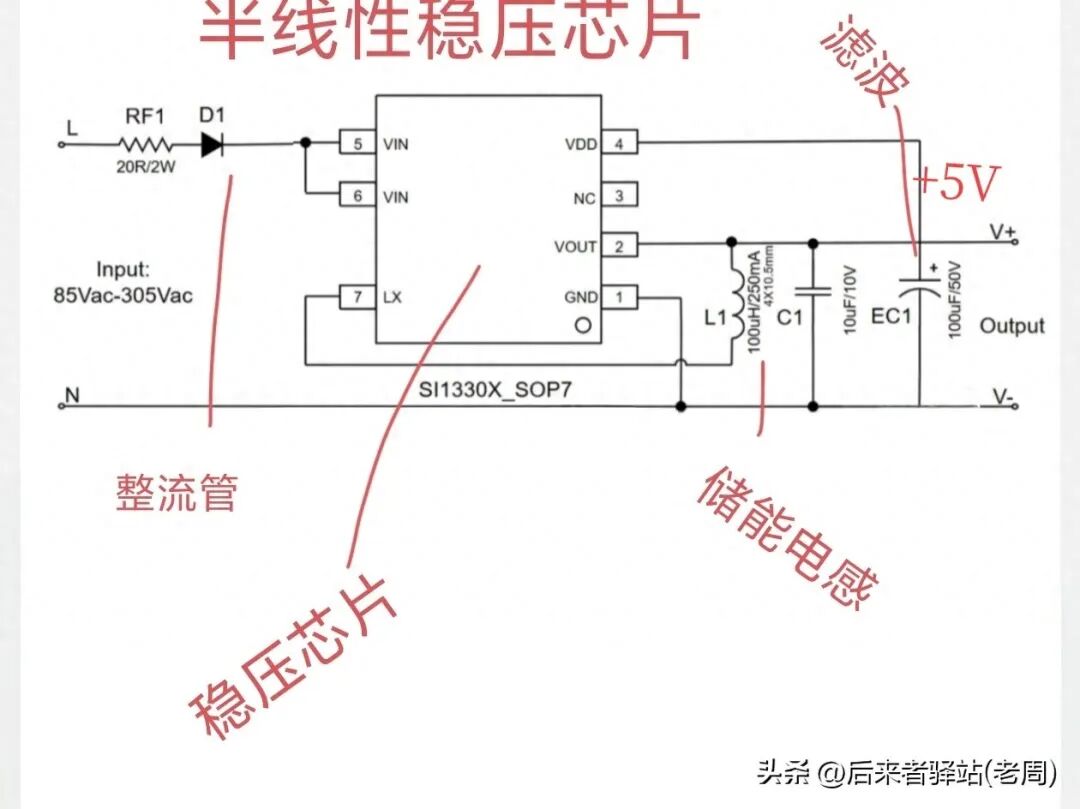

01 利用半線性穩壓芯片

如圖示：

SⅠ1330X-SOP7為市場最新型半線性電源穩壓芯片，穩壓后形成+5V、120mA供單片機工作。

它的功能特點是:

將純線性穩壓和開關電源相結合的一種新型芯片。

它的電路特點是:

在純線性穩壓芯片SⅠ1211方案上再增加一個小型貼片儲能電感L1，從而將線性穩壓和開關電源穩壓兩優勢結合起來。

工作原理:

220交流電經保險電阻RF1限流，二極管D1整流，直接輸入穩壓芯片⑤⑥腳，經內部電路處理后，由②腳輸出，經電感L1儲能、電容EC1、C1濾波形成穩定的的+5V，供單片機使用。

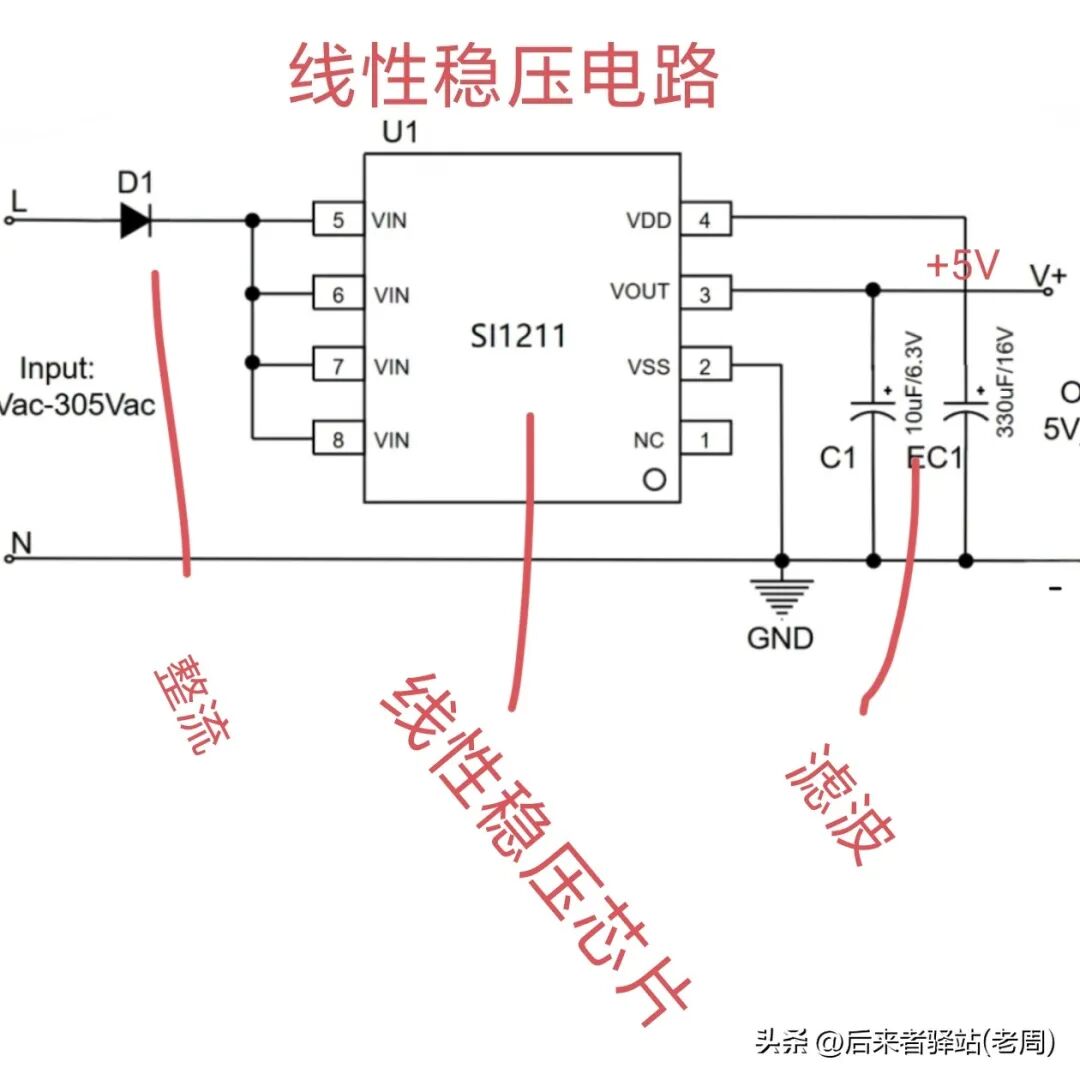

02 利用高壓線性穩壓芯片

如圖示：

S丨1211為高壓線性穩壓芯片，它是近年來廣泛應用的一種新型穩壓芯片。

它直接將交流220V整流后的電壓穩定成+5V直流電，供單片機使用。

由于結構簡單，成本低，電流小，穩定性好，逐漸取代阻容降壓和開關電源穩壓電路，在風扇、電熱毯等小家電中均在大量應用。

工作原理:

220V交流電經二極管D1整流，直接輸入高壓穩壓芯片⑤⑥⑦⑧腳，經高壓穩壓芯片穩壓后由③腳輸出，電容EC1、C1濾波，形成穩定的+5V，供單片機使用。

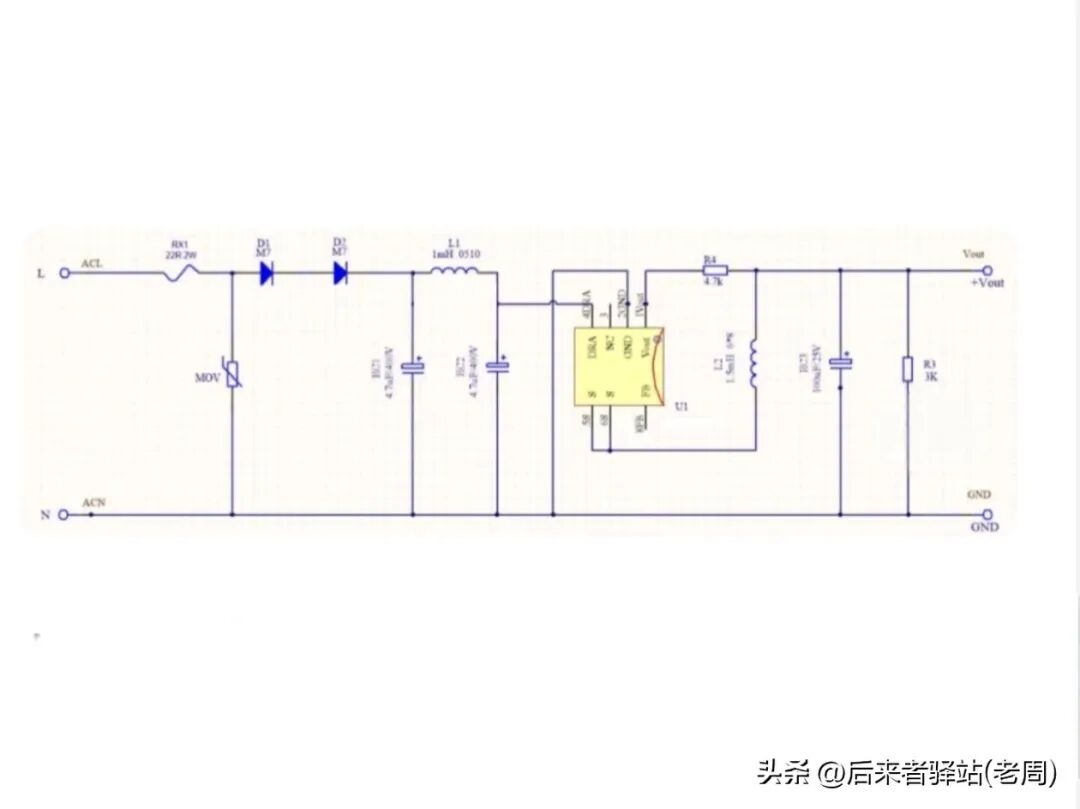

03 常規AC-DC轉換芯片

該方案是目前220V交流電給單片機供電的主流電源轉換電路。

如圖示：

它是典型的利用非隔離型穩壓芯片構成的BUCK型降壓電路，內置場效應開關管。

由于有開關管的存在，因此220v輸入端須增加濾波元件(EMl)，濾除開關管工作時產生的干擾信號對電源的污染。

工作原理：

220V交流電經過保險電阻RX1，壓敏電阻M0V，再經二極管D1、D2半波整流，EC1、L1、EC2兀型濾波，送到芯片U1的④腳。

經內部電路處理后由①腳輸出，經L2儲能‘電容EC3濾波形成穩定的+5V供單片機使用。

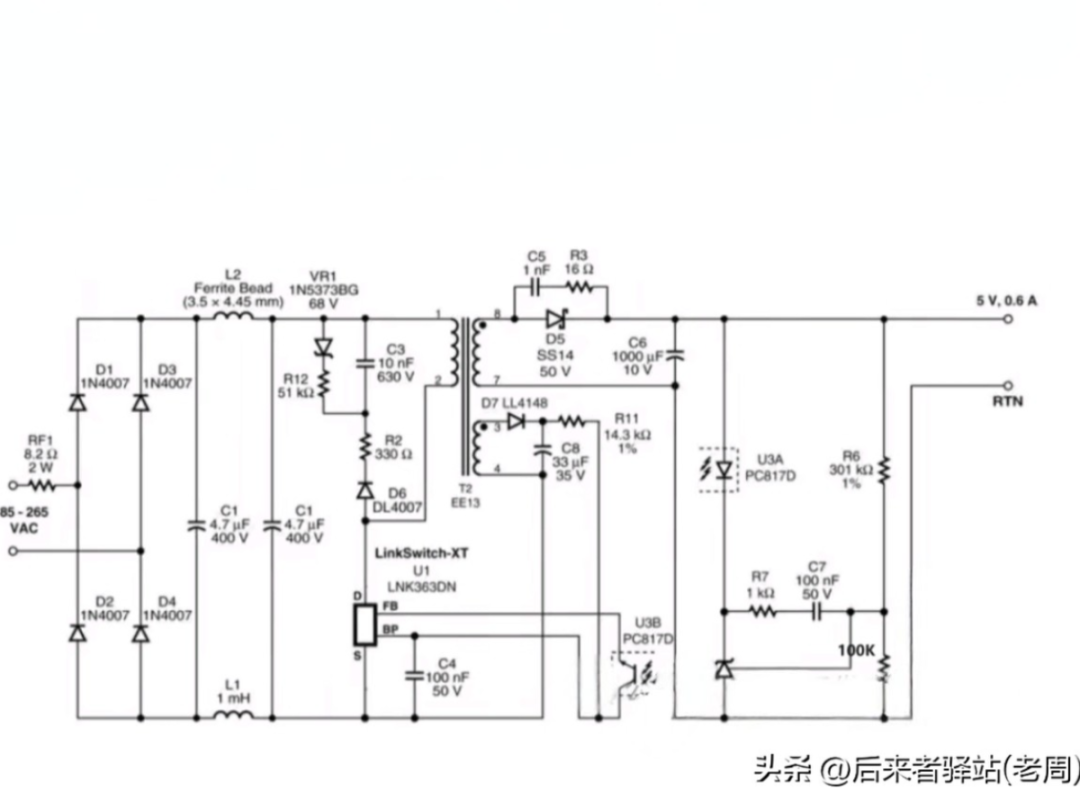

04 +5V開關穩壓電源

如圖示例：

該電路為+5V，3W反激式開關電源。

電源管理芯片LNK363，為電流驅動、離線式開關電源驅動芯片，它內置耐壓700V的場效應開關管，電路簡潔、可靠。

D為內置開關管漏極、S為源極、FB為輸出電壓反饋端，BP為二次供電端。

工作原理:

①+300形成

220V交流電保險電阻RF1限流，四個二極管D1、D2、D3、D4構成整流橋整流，電容C1、C2，電感L2濾波形式+300V電壓。

②能量轉

+300V電壓經高頻變壓器原邊繞組送到電源管理芯片D端，芯片啟動工作。

芯片啟動工作后，高頻變壓器開始進行能量轉換，輔助繞組3-4產生感應電勢，經二極管D7整流、C8濾波形式直流二次供電電壓供給芯片BP端，維持芯片正常工作。

副繞組7-8產生的感應電勢經二極管D5整流，C6濾波，形成+5V電壓，供單片機使用。

③反饋穩壓

電阻R6、R8從+5V輸出端分壓取樣，取樣電壓反饋到TL431的控制端，控制TL431的導通狀態，從而控制了光耦的導通狀態，再反饋到電源管理芯片的FB腳，調整內置開關管的工作狀態，從而達到穩定+5V電壓的目的。

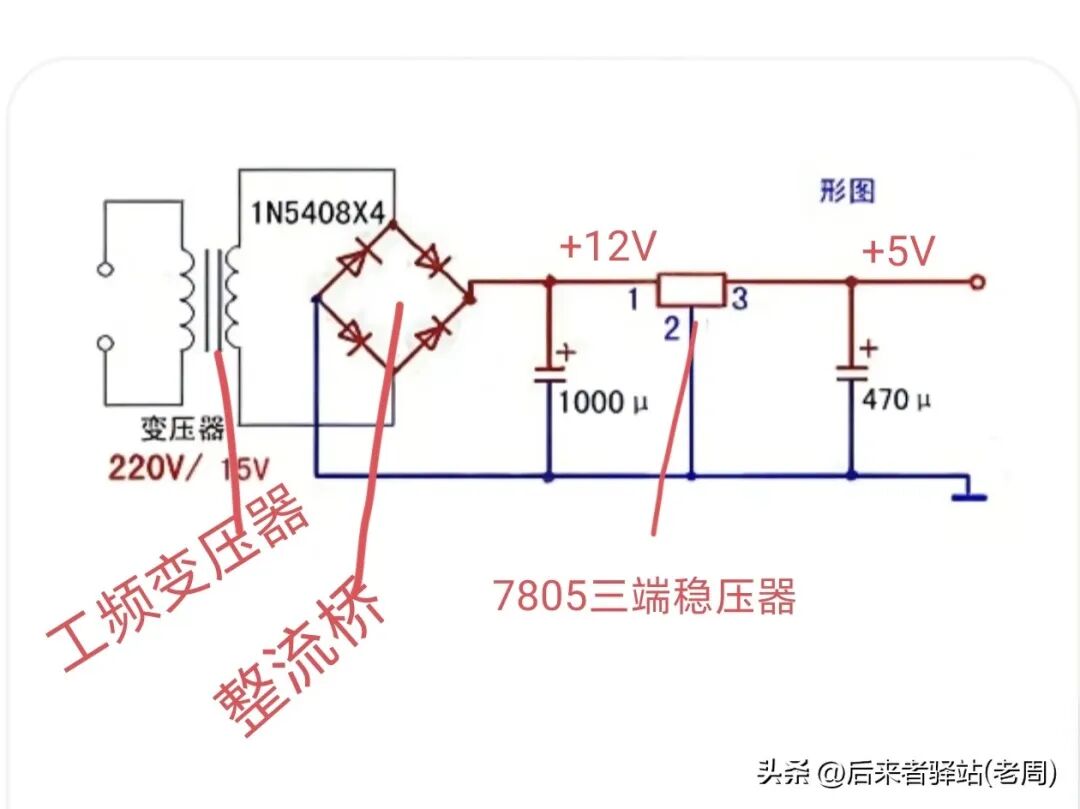

05 傳統線性電源

傳統線性電源就是利用工頻變壓器變壓，再整流濾波，然后通過7805穩壓形成。

如圖示：

此外還可以通過阻容降壓，再整流濾波、穩壓得到+5V電壓，供單片機使用。
