近年來，我國北方城市大力提倡集中供熱，由城市外圍的一個或者多個熱電廠提供熱源，市內各片區建立換熱站，統一給用戶供熱。這樣就大大減少了燃煤對城市的環境的污染，同時也節省了能源。

隨著自動化控制水平的快速發展和廣泛應用，需求用戶對供熱質量的要求不斷提高，提高供熱質量勢在必行。明達技術針對供熱換熱站的需求，推出了MR30分布式I/O解決方案。該方案以MR30耦合器為中心，借助高速以太網通訊技術與Profinet協議，實現換熱站內部設備與系統主站間的順暢連接及精準操控。

項目介紹

換熱站本身不產生熱，它只是熱量的“搬運工”。

換熱站熱力系統由一次網供回水系統、二次網供回水系統、補水系統、熱計量系統組成，各部分之間相互關聯相互作用。熱源經過一次網供水管路進入熱交換器，經過充分的熱交換后，再由一次網回水管路流回?zé)嵩?。而二次網中的水在熱交換器中充分受熱后經二次網供水管路進入熱用戶，用戶取得熱量后，二次網循環泵將水通過二次網回水管路再進入熱交換器，如此循環供熱給用戶。

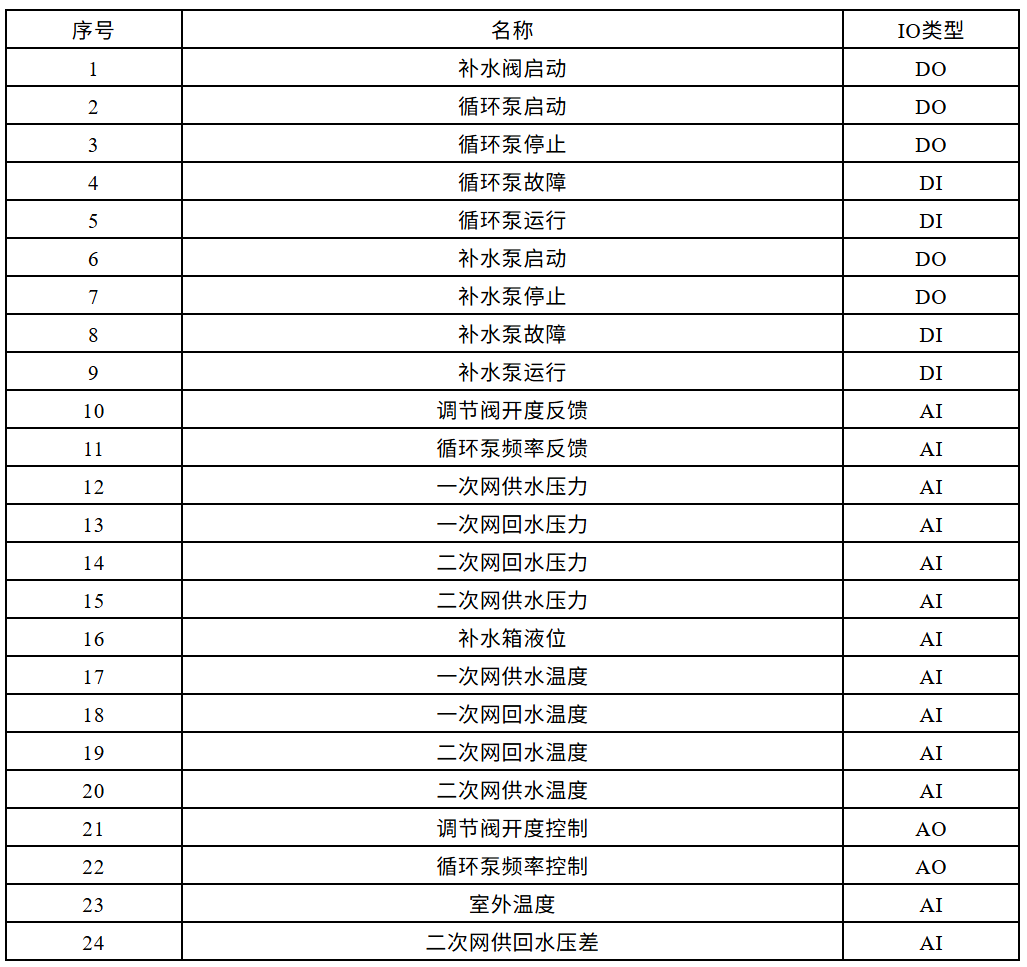

換熱站的控制設備及IO測點清單如下所示：

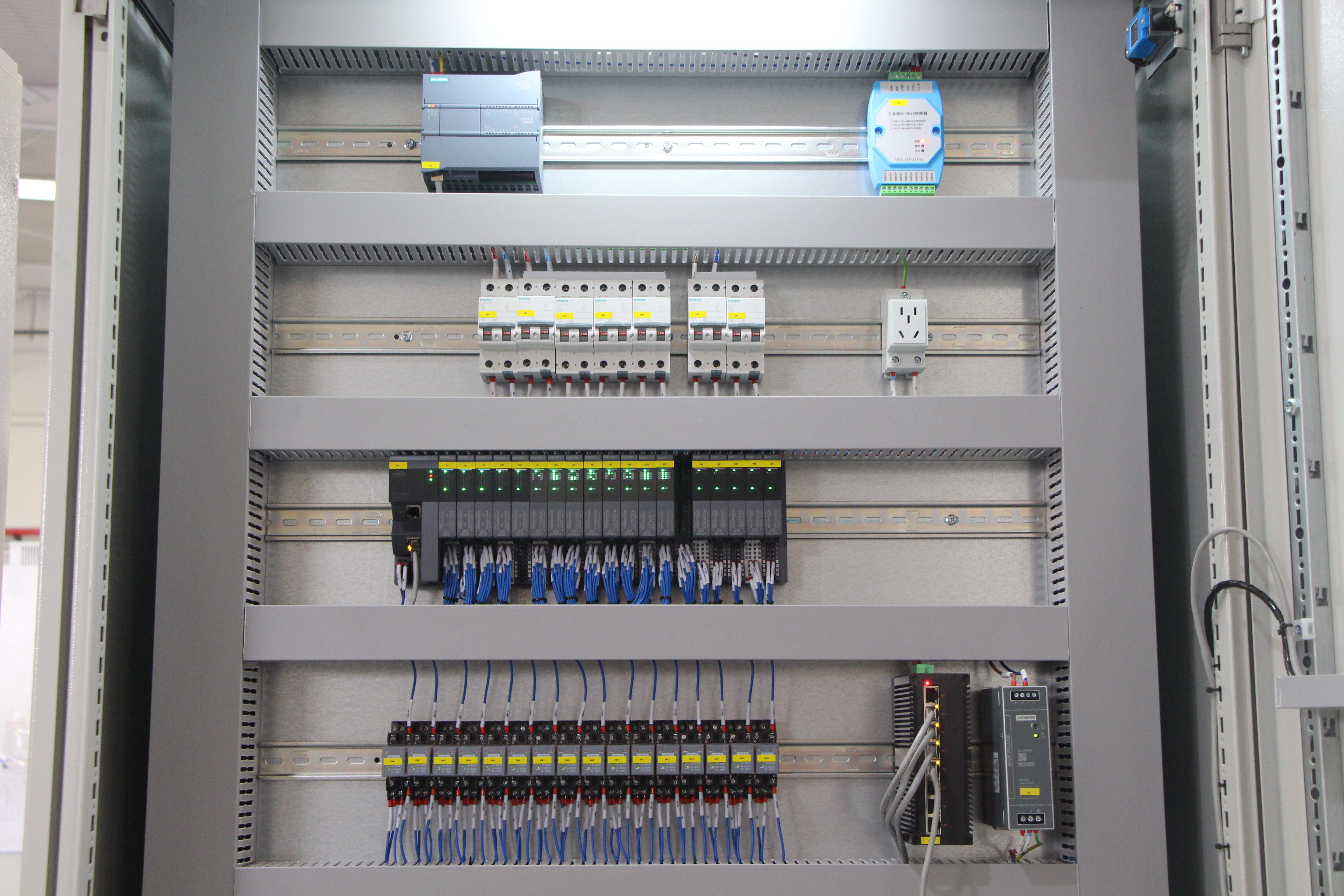

明達產品應用方式

PLC是整個控制系統的“大腦”，負責處理所有輸入信號、執行控制邏輯，并發出控制指令。項目選用西門子S7-1200系列PLC作為主站，其運算能力需滿足復雜的PID調節（如循環泵變頻、調節閥開度）和多設備聯動邏輯的要求，并通過明達技術MR30-FBC-PN耦合器連接各I/O模塊，MR30各個I/O模塊負責現場信號采集與輸出執行。

該項目應用MR30產品包括：MR30-FBC-PN、MR30-16DI、MR30-16DO、MR30-08AI-I4W、MR30-08AO-I、MR30-04AI-RTD、MR30-CM-PtP。

信號采集

MR30-16DI用于接收無源觸點信號，負責采集循環泵故障、循環泵運行、補水泵故障、補水泵運行等狀態信號，監測設備的實際運行狀態與故障告警；MR30-08AI-I4W、MR30-04AI-RTD用于接收連續變化的標準信號，負責采集溫度信號、壓力信號、液位與反饋信號。

執行控制

MR30-16DO用于驅動繼電器、接觸器等外部設備，負責發出補水閥啟動、循環泵啟動/停止、補水泵啟動/停止等指令。DO模塊的輸出點通常連接中間繼電器，由繼電器觸點控制動力回路中的接觸器線圈，從而實現對大功率設備的啟?？刂?。

MR30-08AO-I用于輸出連續的控制信號，負責發出調節閥開度控制、循環泵頻率控制指令，通過輸出標準的4-20mA信號，直接驅動電動調節閥的執行器或變頻器的速度給定端子。

該項目還涉及動力與控制接口組件，其中接觸器用于循環泵、補水泵的主回路通斷控制，由DO模塊通過中間繼電器驅動。熱繼電器或電機保護器提供過載保護，其故障信號輸出點接入DI模塊，對應“泵故障”點。變頻器用于循環泵的調速控制。電動調節閥接收來自AO模塊的4-20mA信號，控制閥門開度。同時，閥位反饋信號返回至PLC，形成閉環控制。電磁閥/電動閥由PLC的DO模塊通過中間繼電器驅動。

應用成效

MR30分布式I/O采用工業級設計，穩定可靠，堅固耐用；采用高速背板總線，數據傳輸效率得到了極大提升；最大支持?jǐn)U展31個IO模塊，滿足換熱站的實際需求；模擬量模塊精度高，可精確采集溫度信號，精準調節溫控閥開度，實現了對供熱溫度的精細化控制；系統穩定性增強，支持熱插拔、MRP冗余功能，在設備運行過程中，維護人員可以直接插拔故障模塊，無需停機，新模塊插入后能迅速自動恢復正常運行。

MR30分布式I/O模塊的高可靠性和熱插拔等特性，減少了設備因故障停機的次數；通過模塊實現精準控制，能夠根據供熱需求實時調整設備運行狀態，避免了能源的浪費 ，為該換熱站項目帶來了顯著的經濟效益。
