在ARM架構處理器領域，瑞芯微（Rockchip）RK3588始終是高端嵌入式場景的“全能選手”——從8K智能電視、邊緣計算服務器，到AI攝像頭、工業平板，它憑借“強性能+高能效+全場景多媒體”的組合優勢，成為開發者眼中的“香餑餑”。

RK3588從芯片定位、核心架構、多媒體能力、外設接口到電氣與熱設計，帶你全方位看懂這款芯片的“硬實力”，以及它到底適合哪些場景。

一、芯片定位與核心概覽

首先，我們先明確RK3588的核心定位：低功耗、高性能ARM架構處理器，主打PC、邊緣計算、移動互聯網設備及高端數字多媒體應用。從datasheet的修訂歷史能看出，它在持續優化內存支持、電源參數和接口時序，其中關鍵更新包括：

?V1.9（2024.12）：新增LPDDR5X內存描述，更新數字GPIO電源參數（內存支持再升級）；

?V1.8（2024.08）：補充顯示接口與VOP時序要求（完善多媒體輸出穩定性）；

?V1.7（2023.11）：新增型號RK3588-D（支持Dolby功能，瞄準高端影音場景）。

先看一組核心參數概覽，快速建立認知：

模塊	關鍵規格
CPU	八核（4×Cortex-A76 + 4×Cortex-A55），支持ARMv8-A指令集、TrustZone
GPU	Mali-G610 MP4，支持OpenGLES 3.2、Vulkan 1.2、OpenCL 2.2
NPU	6TOPS算力，支持INT4/INT8/INT16/FP16，兼容TensorFlow/PyTorch等框架
內存	四通道LPDDR4/LPDDR4X/LPDDR5/LPDDR5X，最大32GB地址空間
視頻解碼	H.265/VP9 8K@60fps，AV1 4K@60fps，H.264 8K@30fps
視頻編碼	H.264/H.265 8K@30fps
ISP	最大4800萬像素，支持HDR、3A、3DNR、魚眼矯正等算法
核心接口	HDMI 2.1 TX、PCIe 3.0、USB3.1 Gen1、雙千兆以太網、多MIPI CSI/DSI

二、核心硬件架構：性能與能效的平衡術

RK3588的架構設計圍繞“高性能+低功耗”展開，每個核心模塊都有明確的場景指向，我們拆成5個關鍵部分解析：

1. CPU：八核異構，電源域精細控制

RK3588采用4核Cortex-A76（高性能大核）+4核Cortex-A55（高效能小核）的異構架構，搭配三級緩存，兼顧算力與功耗：

?緩存配置：

?A76：每核64KB L1（I/D）+512KB L2；

?A55：每核32KB L1（I/D）+128KB L2；

?共享3MB L3緩存，提升多核數據交互效率。

?電源管理：8個獨立電源域（PD_CPU_0~PD_CPU_7）+3個隔離電壓域，支持按需開關核心、動態調壓（DVFS），比如輕負載時關閉A76核心，僅用A55運行，降低功耗。

用一張腦圖看懂CPU架構邏輯：

2. GPU：面向高端圖形與游戲

集成ARM Mali-G610 MP4（4個著色器核心），基于Valhall架構，主打圖形渲染效率：

?支持API：OpenGLES 1.1/2.0/3.2、OpenCL 2.2、Vulkan 1.2（覆蓋主流圖形開發需求）；

?優化特性：集成MMU+4×256KB L2緩存、支持AFBC 1.3（ARM幀緩沖壓縮），減少內存帶寬占用，提升幀率；

?獨立電壓域：支持DVFS，可根據圖形負載動態調整頻率，平衡性能與功耗。

3. NPU：6TOPS算力，AI場景全覆蓋

RK3588的NPU是AI應用的核心，采用三核心設計，支持多核心協同：

?算力與精度：6TOPS，支持INT4/INT8/INT16/FP16/Bfloat16/tf32混合運算（低精度INT4適合輕量化模型，FP16適合高精度場景）；

?框架兼容性：直接支持TensorFlow、PyTorch、Caffe、ONNX等主流深度學習框架，模型轉換便捷；

?硬件優化：內置3×384KB內部緩沖區，減少外部?jī)?nèi)存訪問，提升AI推理速度。

4.內存與存儲：高帶寬支撐多任務

內存接口是性能瓶頸的關鍵，RK3588做得很到位：

?外部?jī)?nèi)存：四通道LPDDR4/LPDDR4X/LPDDR5/LPDDR5X，每通道16bit，支持2個rank（芯片選擇），最大32GB容量，帶寬足以支撐8K視頻解碼、AI推理等帶寬密集型任務；

?存儲接口：

?eMMC 5.1：支持HS400模式（最高400MB/s），兼容前代eMMC 4.51；

?SD/MMC 3.0：4bit總線，支持高速存儲擴展；

?FSPI（靈活串行閃存）：4bit總線，支持2個片選，適合連接SPI閃存。

5.系統組件：穩定運行的“基礎設施”

還集成了一系列保障系統穩定的組件：

?PMU（電源管理單元）：10個獨立電壓域+ 45個獨立電源域，支持多工作模式（如休眠、深度休眠），喚醒源豐富；

?定時器與PWM：12個安全定時器+ 18個非安全定時器（64bit），16路PWM（部分優化IR應用）；

?安全模塊：支持AES/SM4/DES加密、SHA-1/256/512/SM3哈希、RSA/ECC/SM2密鑰運算，還有安全OTP、secure debug，滿足工業/車載等安全需求。

三、多媒體與影像：8K時代的核心競爭力

RK3588的多媒體能力是其“殺手锏”，從輸入（攝像頭）到處理（ISP）再到輸出（顯示），形成完整的8K+AI影像鏈路。

1.視頻編解碼：8K流暢處理

支持多格式、高分辨率視頻編解碼，覆蓋影音、監控等場景：

功能	支持格式與參數
視頻解碼	H.265/VP9/AVS2：8K@60fps；H.264：8K@30fps；AV1：4K@60fps；MPEG-2/VC-1：1080p@60fps
視頻編碼	H.264/H.265：8K@30fps（支持多通道并行編碼，如4路1080p@60fps）
JPEG編解碼	編碼器：90MP/s（最大8192×8192）；解碼器：560MP/s（支持MJPEG，最大65536×65536）

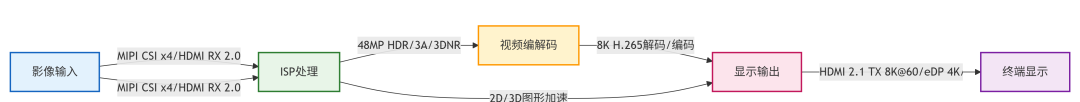

用一張流程圖看懂視頻處理鏈路：

2. ISP：4800萬像素，畫質優化拉滿

集成雙ISP，最大支持4800萬像素?cái)z像頭輸入，適合高端影像設備（如AI攝像頭、工業相機）：

?核心算法：HDR（3幀合成）、3A（AE自動曝光/ AF自動對焦/ AWB自動白平衡）、3DNR（時域降噪）、2DNR（空域降噪）、魚眼矯正、Gamma校正、dehaze（去霧）；

?輸入靈活性：支持6路攝像頭同時輸入（2×MIPI DCPHY + 4×MIPI CSI DPHY），可組合成4路4lane或5路2lane等配置；

?輸出優化：支持YUV420/422格式轉換、動態范圍壓縮（DRC）、3DLUT調色，滿足不同畫質需求。

四、外設接口：覆蓋90%以上嵌入式場景

RK3588的接口非常豐富，從高速數據到顯示、從網絡到控制，幾乎能滿足所有嵌入式場景的擴展需求，我們按功能分類梳理：

1.顯示接口：8K輸出無壓力

接口類型	規格參數
HDMI 2.1 TX	2個combo接口（HDMI與eDP不可同時使用），支持8K@60fps，DSC 1.2a壓縮，HDCP2.3
eDP 1.3	與HDMI共享接口，支持4K@60fps，RGB/YCbCr 44/42格式
MIPI DSI	2個接口（DPHY 2.0/CPHY 1.1），4lane DPHY（4.5Gbps/lane），支持4K@60fps雙屏
BT.1120	支持1080p@60fps，8bit RGB格式，適合工業顯示

2.影像輸入接口

接口類型	規格參數
MIPI CSI DPHY	4個接口，2lane/4lane（2.5Gbps/lane），支持RAW8/10/12/14、YUV422格式
MIPI DCPHY	2個接口（DPHY/CPHY可選），3lane CPHY（2.5Gsps/lane），提升高像素輸入帶寬
DVP	8/10/12/16bit，最高150MHz輸入，支持BT.601/656/1120標準
HDMI RX 2.0	1個接口，4lane，支持4K@60fps（YCbCr 40），HDCP2.3/1.4

3.高速數據接口

接口類型	規格參數
PCIe 3.0	1個x4接口，支持RC/EP模式，可分路（1x4/2x2/4x1），8Gbps/lane
PCIe 2.1	3個接口（與SATA/USB3.1共享PHY），1lane，5Gbps/lane
SATA 3.0	3個接口（與PCIe 2.1/USB3.1共享PHY），6Gbps速率，支持eSATA
USB3.1 Gen1	3個接口（2個OTG+1個Host），5Gbps速率，支持Type-C+DP Alt模式

4.網絡與控制接口

?網絡：2個千兆以太網控制器（GMAC），支持RGMII（1000Mbps）/RMII（100Mbps），支持PTP（精確時間協議），適合工業通信；

?控制接口：9個I2C、10個UART（帶64字節FIFO）、6個SPI、16路PWM、8通道SARADC（12位，1MS/s）；

?GPIO：所有GPIO支持中斷（電平/邊緣觸發）、上下拉、驅動強度配置，滿足靈活的外設控制。

五、電氣與熱設計：穩定運行的關鍵

一款芯片的可靠性，離不開電氣規格和熱設計的支撐，這部分對硬件工程師尤其重要。

1.電氣規格：電壓與溫度范圍

?推薦工作電壓（核心模塊）：

?CPU核心（A76/A55）：0.55~1.05V；

?GPU/NPU：0.55~0.95V；

?GPIO：支持1.8V/3.3V（部分僅1.8V）；

?LPDDR5 IO：0.5V（LPDDR4為0.6V）。

?絕對ratings（不可超界，否則損壞芯片）：

?核心電壓：-0.3~1.1V；

?存儲溫度：-40~125℃；

?結溫（Tj）：最高125℃。

2.熱設計：散熱方案參考

datasheet給出了封裝熱阻參數（基于10層PCB，25℃環境）：

熱阻參數	符號	典型值	單位
結到環境	θJA	8.7	℃/W
結到PCB板	θJB	3.5	℃/W
結到外殼	θJC	0.12	℃/W

散熱建議：

?若芯片功耗超過15W（如滿負載運行AI+8K解碼），建議搭配散熱片+風扇；

?PCB布局時，核心電源域（如CPU/GPU）預留足夠的銅皮，提升散熱效率；

?避免將發熱元件（如電源芯片）靠近RK3588，減少熱疊加。

六、應用場景與選型建議

基于以上特性，RK3588的應用場景非常明確，我們分4類推薦：

1.邊緣計算服務器：強CPU（A76）+高內存帶寬+ PCIe/SATA高速接口，支持多任務并行處理；

2.8K智能電視/機頂盒：8K視頻解碼+ HDMI 2.1輸出+ Dolby（RK3588-D），滿足高端影音需求；

3.AI攝像頭/機器視覺：48MP ISP+6TOPS NPU，支持實時畫質優化與AI推理（如人臉識別、目標檢測）；

4.工業平板/車載中控：低功耗設計+豐富接口（雙以太網、多串口），適應工業/車載復雜環境。

選型注意：

?普通場景選RK3588；

?需Dolby音效/解碼的場景（如高端電視）選RK3588-D。

總結：RK3588的核心優勢與價值

從datasheet拆解來看，RK3588的競爭力在于**“無短板+強長板”**：

?長板：8K多媒體處理、6TOPS AI算力、四通道高帶寬內存；

?無短板：豐富的外設接口、精細的電源管理、完善的安全特性；

?適用場景：覆蓋從消費電子（電視、平板）到工業（邊緣計算、機器視覺）的全領域。

如果你正在開發高端嵌入式產品，需要平衡性能、功耗與多媒體能力，RK3588絕對是值得重點評估的方案——建議結合具體場景參考datasheet的詳細參數（如接口時序、電源參數），確保硬件設計的穩定性。
