最近看好多人因?yàn)閜cie這個問題困擾，遂再更一版關于pcie調試的文章。

在嵌入式開發中，PCIE接口的SSD因高速讀寫特性，常作為RK（瑞芯微）平臺的核心存儲方案。但調試時難免遇到“詭異”問題——比如插入SSD時一切正常，不插SSD系統就直接起不來，甚至改了配置后還偶發啟動失敗。

今天結合實際調試文檔，拆解這兩個典型坑的排查過程與解決方案，幫你避開PCIe SSD調試的“隱形陷阱”。

一、初始坑：不插SSD，系統直接“罷工”

1.現象：插與不插，兩種命運

?正常場景：插入SSD后，系統啟動流暢，SSD能被正確識別并正常讀寫；

?異常場景：拔掉SSD，系統卡在啟動階段，無報錯日志，直接“死機”。

2.排查：從“時鐘”定位到“引腳配置”

一開始懷疑電源或PCIe鏈路問題，逐一排查后發現關鍵線索：

?測量PCIe相關電壓（如vpcie3v3）：無論是否插SSD，電壓均穩定在3.3V，排除電源故障；

?用示波器測PCIe時鐘信號：不插SSD時，時鐘引腳無輸出，插入后時鐘恢復正常——問題出在時鐘使能的控制邏輯。

進一步核對DTS（設備樹）配置，發現核心控制引腳PCIE30X4_CLKREQn_M1（對應GPIO4 RK_PB4）的配置存在問題：

&pcfg_pull_none表示引腳處于浮空狀態：插入SSD時，SSD會主動拉低該引腳觸發時鐘輸出；不插SSD時，引腳電平懸空，無法觸發時鐘，導致系統啟動卡住。

3.解決方案：浮空→下拉，讓引腳“有個準信”

只需修改引腳的拉取狀態，將“浮空”改為“下拉”，確保即使不插SSD，引腳也能維持穩定電平以觸發時鐘：

重新編譯燒錄后測試：不插SSD時，時鐘信號正常輸出，系統順利啟動——第一個坑解決！

二、二次坑：改了下拉，仍偶發“死機”

1.新現象：偶爾啟動失敗，無規律可循

解決初始問題后，測試中發現新情況：系統約有10%概率啟動失敗，重啟幾次又能恢復，無固定觸發條件，排查難度更高。

2.根因：驅動加載“干擾”引腳電平

再次核對DTS，發現&pcie3x4（PCIe控制器節點）中，將之前修改的引腳配置關聯到了驅動：

問題在于：驅動加載時，會動態調整關聯引腳的電平，導致PCIE30X4_CLKREQn_M1引腳有時高、有時低，電平不確定性觸發PCIe鏈路初始化失敗——這也是啟動失敗“無規律”的原因。

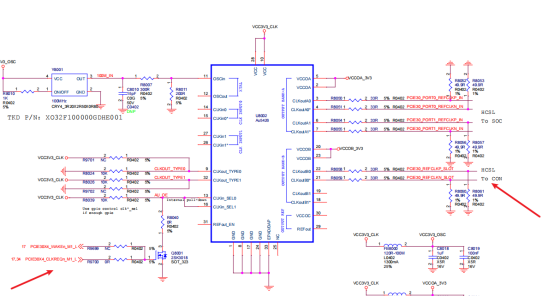

查閱RK官方原理圖與配置說明后確認：該引腳無需關聯PCIe驅動，需獨立控制以保證電平穩定。

3.終局解決方案：刪關聯+獨立配置，徹底穩電平

分兩步修改，徹底隔絕驅動對引腳的干擾：

步驟1：刪除PCIe驅動與引腳的關聯

修改&pcie3x4節點，注釋或刪除pinctrl-0配置，斷開驅動與引腳的綁定：

步驟2：?jiǎn)为?dú)配置引腳為“固定電平調節器”

新增pcie3x4_clkreqn_m1節點，將引腳配置為regulator-fixed（固定調節器）類型，強制拉低并確保啟動階段穩定：

?start-delays-us與off-on-delay-us：避免引腳電平突變導致的鏈路誤判；

?regulator-always-on與regulator-boot-on：確保從系統上電到啟動完成，引腳始終維持穩定低電平。

修改后經過百次啟動測試：無論是否插SSD，系統均100%正常啟動，偶發故障徹底解決！

三、調試核心要點：3個“避坑準則”

1.引腳拉取狀態：拒絕浮空，優先下拉

PCIe的CLKREQn類控制引腳（如本文的GPIO4 RK_PB4），需避免&pcfg_pull_none（浮空），不插設備時會因電平不確定斷時鐘，下拉（&pcfg_pull_down）是更安全的選擇。

2.驅動關聯：控制引腳別綁驅動

非PCIe核心數據引腳（如時鐘控制、復位），無需在&pcie3x4等控制器節點中通過pinctrl-0關聯驅動，否則驅動加載會干擾電平穩定性。

3.獨立配置：用regulator-fixed穩電平

關鍵控制引腳建議按“固定調節器”配置，加上延遲參數（如5000us）和“始終開啟”屬性，從硬件層面杜絕電平波動。

結尾

PCIe調試常因“引腳電平”“驅動關聯”這類細節卡殼，看似詭異的故障，往往藏在DTS的幾行配置里。你在RK平臺調試PCIe設備時，還遇到過哪些“坑”？歡迎在評論區分享，一起避坑提效！
