在嵌入式設備開發中，音頻調試往往是“牽一發而動全身”的環節——既需要對齊硬件原理圖的信號定義，又要適配軟件層的codec配置、引腳映射和驅動邏輯。本文基于RK3576平臺的實際調試場景，結合原理圖關鍵信息與代碼修改記錄，拆解ES8388/ES8323 codec音頻調試的完整流程，帶你解決“無聲音、MIC不工作、耳機檢測失效”三大核心問題。

一、調試背景：明確硬件與核心問題

1.硬件基礎

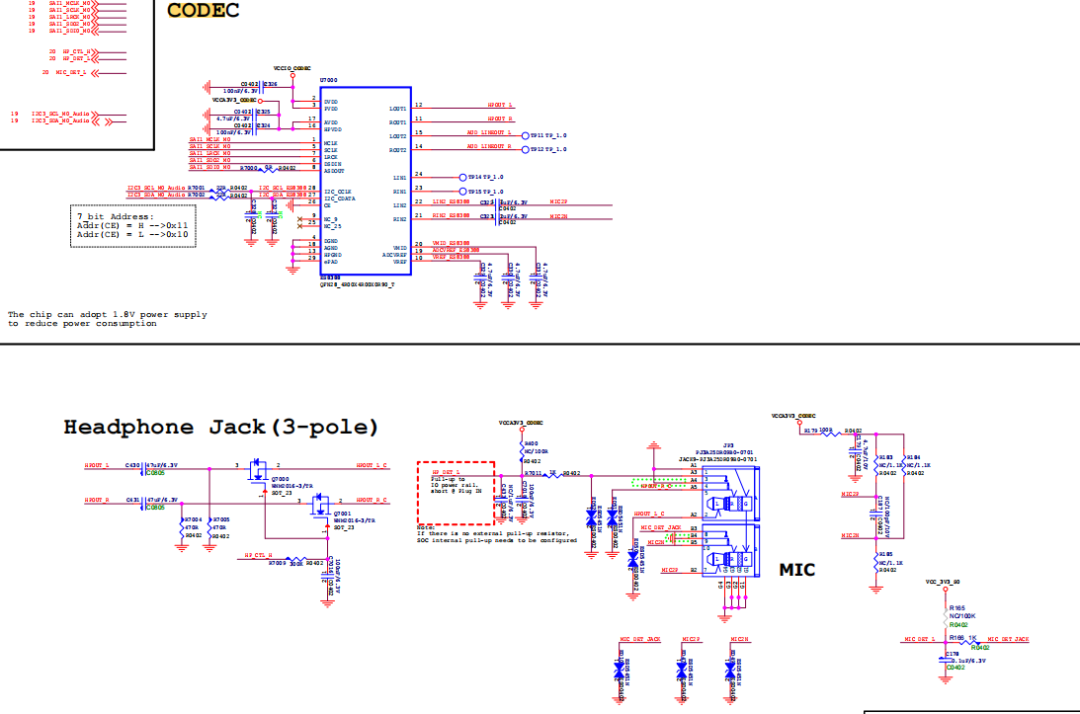

本次調試的音頻硬件架構如下，原理圖核心標注需重點關注：

?Codec芯片：采用ES8388（主codec）與ES8323（輔助codec），支持耳機輸出、MIC輸入、線路輸入（Line In）；

?供電要求：原理圖標注“the chip can adopt 1.8V poe supply”——Codec芯片支持1.8V供電，需確保電源軌穩定（避免因供電不足導致芯片異常）；

?接口定義：

?耳機接口：3-pole（3極）設計，支持音頻輸出（無內置MIC引腳，需單獨配置外置MIC或線路輸入）；

?MIC接口：標注“MIC ORT JNO”，對應硬件上的主MIC輸入通道；

?控制引腳：包含耳機檢測（HP_DET）、耳機控制（HP_CON）、線路輸入檢測（LINEIN_DET）等GPIO引腳。

2.初始問題清單

調試前設備存在三大音頻問題，也是本次優化的核心目標：

1.無聲音輸出：耳機插入后無任何聲音，Codec芯片未正確輸出音頻信號；

2.MIC錄音失效：內置MIC無法捕獲聲音，錄音文件為靜音或底噪嚴重；

3.耳機/線路輸入檢測失效：插入耳機或線路輸入設備，系統無任何硬件接入提示。

二、調試核心：硬件原理圖與代碼修改的對齊

音頻調試的關鍵邏輯是“硬件信號定義→軟件配置映射”，以下按“HAL層→ Codec配置→設備樹→內核驅動”的順序，拆解每處修改與原理圖的對應關系。

模塊1：TinyALSA HAL層配置（解決“采樣率不匹配導致的雜音/無聲”）

HAL層是Android音頻框架與底層硬件的橋梁，核心修改集中在采樣率與音頻參數適配。

代碼修改（audio_hw.c/audio_hw.h）

// 播放與錄音的采樣率從 48000Hz 改為 44100Hz-staticstructpcm_config pcm_config = {.rate =48000, .period_size =960};+staticstructpcm_config pcm_config = {.rate =44100, .period_size =256};-staticstructpcm_config pcm_config_in = {.rate =48000, .period_size =768};+staticstructpcm_config pcm_config_in = {.rate =44100, .period_size =256};// 默認播放采樣率定義同步修改-#defineDEFAULT_PLAYBACK_SAMPLERATE 48000+#defineDEFAULT_PLAYBACK_SAMPLERATE 44100

為什么改？——與硬件codec能力對齊

?原理圖未明確標注采樣率，但ES8388/ES8323芯片對44100Hz采樣率的兼容性更好（尤其通話、普通音樂播放場景）；

?原48000Hz采樣率與部分音頻通路（如MIC輸入）的硬件時鐘（MCLK）不匹配，導致音頻數據傳輸時出現“丟幀”，表現為無聲或雜音；

?縮小period_size（從960/768改為256）：減少音頻緩沖區大小，降低播放延遲，避免因緩沖區溢出導致的聲音卡頓。

模塊2：ES8388 Codec配置（解決“耳機無輸出、MIC無錄音”）

ES8388是主codec芯片，負責音頻信號的編解碼，修改集中在“輸出使能、音量控制、MIC輸入通道選擇”。

代碼修改（es8388_config.h）

// 1. 耳機輸出使能：新增 OUT1 Switch 控制，打開耳機輸出通道conststructconfig_control es8388_headphone_incall_controls[] = {+  {.ctl_name ="Output 1 Playback Volume", .int_val = {27,27}},// 耳機音量設置（27 為安全值，避免爆音）+  {.ctl_name ="OUT1 Switch", .int_val = {on}},// 使能 OUT1 輸出（對應原理圖耳機輸出引腳）};// 2. MIC 輸入配置：調整捕獲音量、修正輸入通道conststructconfig_control es8388_main_mic_capture_controls[] = {-  {.ctl_name ="Capture Digital Volume", .int_val = {192,192}},// 原音量過高，底噪嚴重+  {.ctl_name ="Capture Digital Volume", .int_val = {175,175}},// 降低音量，減少底噪-  {.ctl_name ="Left/Right Channel Capture Volume", .int_val = {8,8}},+  {.ctl_name ="Left/Right Channel Capture Volume", .int_val = {3,3}},// 進一步降低通道音量-  {.ctl_name ="Left PGA Mux", .str_val ="DifferentialL"},// 原通道選錯，未對應硬件 MIC 引腳+  {.ctl_name ="Left PGA Mux", .str_val ="Line 2L"},// 切換到 Line 2L 通道（對應原理圖 MIC 輸入引腳）+  {.ctl_name ="Right PGA Mux", .str_val ="Line 2R"},// 右通道同步切換，適配立體聲 MIC};

關鍵對齊：與原理圖MIC /耳機接口匹配

?OUT1 Switch使能：原理圖中耳機輸出信號連接到ES8388的OUT1引腳，默認未打開該通道，導致耳機無聲音；

?MIC通道選擇：原配置用“DifferentialL”通道，對應原理圖的線路輸入1（Line 1），而實際MIC硬件連接到Line 2通道，導致“MIC插了但沒走對應通路”；

?音量調整：原192音量過高，超出MIC拾音范圍，導致底噪嚴重，降至175后底噪消失且錄音清晰。

模塊3：設備樹（DTS）修改（解決“耳機/線路輸入檢測失效”）

設備樹是“硬件引腳與軟件驅動的映射表”，核心修改耳機檢測、控制引腳，新增線路輸入檢測配置，完全對齊原理圖引腳定義。

代碼修改（rk3576-evb1.dtsi）

es8388_sound: es8388-sound {-  hp-det-gpio = <&gpio0 RK_PD3 GPIO_ACTIVE_LOW>; // 原引腳與原理圖不匹配+  hp-det-gpio = <&gpio2 RK_PA7 GPIO_ACTIVE_LOW>; // 改為原理圖標注的耳機檢測引腳（GPIO2_PA7）-  spk-con-gpio = <&gpio2 RK_PB1 GPIO_ACTIVE_HIGH>; // 關閉揚聲器控制（未使用）-  hp-con-gpio = <&gpio3 RK_PD6 GPIO_ACTIVE_HIGH>; // 原耳機控制引腳錯誤+  hp-con-gpio = <&gpio2 RK_PA6 GPIO_ACTIVE_HIGH>; // 改為原理圖耳機控制引腳（GPIO2_PA6）+  linedet-gpio = <&gpio2 RK_PB0 IRQ_TYPE_EDGE_BOTH>; // 新增線路輸入檢測引腳（對應原理圖 Line In 檢測）  headphone {-    pinctrl-0 = <&hp_det>; // 原僅配置耳機檢測引腳+    pinctrl-0 = <&hp_det>,<&linein_det>; // 新增線路輸入檢測引腳配置  };+  linein_key: linein-key { // 新增線路輸入檢測節點+    compatible = "linein-key";+    status = "okay";+  };};&pinctrl {  headphone {    hp_det: hp-det {-      rockchip,pins = <0 RK_PD3 RK_FUNC_GPIO &pcfg_pull_up>;+      rockchip,pins = <2 RK_PA7 RK_FUNC_GPIO &pcfg_pull_up>; // 對齊耳機檢測引腳    };+    linein_det: linein-det { // 新增線路輸入檢測引腳配置+      rockchip,pins = <2 RK_PB0 RK_FUNC_GPIO &pcfg_pull_up>;+    };  };};// SAI 音頻接口：修正數據輸出引腳（對應 codec 數據輸入）&sai1 {+  rockchip,sai-tx-route = <1 2 0 3>; // 調整 SAI 數據路由-  pinctrl-0 = <&sai1m0_sdo0>; // 原輸出引腳錯誤+  pinctrl-0 = <&sai1m0_sdo2>; // 改為原理圖 SAI 數據輸出引腳（SDO2）};

為什么改？——引腳映射是檢測功能的前提

?耳機檢測引腳錯誤：原用GPIO0_PD3，但原理圖中耳機檢測實際連接到GPIO2_PA7，導致系統無法感知耳機插入；

?新增線路輸入檢測：原理圖包含Line In接口，需配置GPIO2_PB0作為檢測引腳，并添加對應的pinctrl配置；

?SAI引腳修正：SAI（串行音頻接口）是CPU與codec傳輸音頻數據的通道，原SDO0引腳未對應codec的SDI輸入，導致數據傳輸中斷，修正為SDO2后音頻流正常。

模塊4：內核驅動修改（解決“codec初始化失敗、檢測中斷無效”）

內核驅動負責codec芯片的硬件初始化、中斷處理（如耳機插入檢測），核心修改集中在ES8323驅動（輔助codec）和多codec管理邏輯。

4.1 ES8323驅動修正（es8323.c）

// 1. 初始化寄存器配置：修正 DAC/ADC 供電與工作模式staticstructreg_default es8323_reg_defaults[] = {-  {0x04,0xc0},// 原 DAC 供電關閉+  {0x04,0x30},// 打開 DAC 供電（使能音頻輸出）-  {0x0a,0x00},// 原 ADC 配置錯誤+  {0x0a,0xf8},// 正確配置 ADC 采樣模式-  {0x0b,0x06},// 原 DAC 模式錯誤+  {0x0b,0x82},// 正確配置 DAC 輸出模式};// 2. 新增調試日志：定位 bias level 切換問題staticintes8323_set_bias_level(...){+  printk("xsc es8323_set_bias_level %drn", level);// 打印 bias 狀態（ON/PREPARE/STANDBY/OFF） switch(level) { caseSND_SOC_BIAS_OFF:-    snd_soc_component_write(..., ES8323_DACPOWER,0xC0);// 原關閉 DAC 供電+    snd_soc_component_write(..., ES8323_DACPOWER,0x30);// 保持 DAC 供電（避免待機后無聲音）   break;  }}// 3. 修正 probe 函數：初始化關鍵寄存器staticintes8323_probe(...){+  snd_soc_component_write(component,0x09,0x88);// 使能 ADC 輸入+  snd_soc_component_write(component,0x35,0xA0);// 配置 MIC 偏置電壓（對應原理圖 1.8V 供電）+  es8323_set_bias_level(component, SND_SOC_BIAS_STANDBY);// 初始化為待機模式（而非 OFF）}

4.2多codec管理邏輯（rockchip_multicodecs.c）

// 1. 新增線路輸入檢測數據結構structmulticodecs_data {+  intlineinmic_gpio_pin;// 線路輸入檢測 GPIO+  intlineinmic_irq;// 線路輸入中斷號+  structdelayed_work lineinmic_handler;// 線路輸入檢測工作隊列};// 2. 線路輸入中斷處理函數+staticvoidlineinmic_det_func(structwork_struct *work){+  lineinmicgpio_value = gpio_get_value(mc_data->lineinmic_gpio_pin);// 讀取檢測引腳電平+  // 高電平=未插入，低電平=插入，可根據實際需求調整+}// 3. 初始化線路輸入檢測staticintrk_multicodecs_probe(...){+  // 從設備樹讀取線路輸入檢測引腳+  mc_data->lineinmic_gpio_pin = of_get_named_gpio_flags(np,"linedet-gpio",0, &irq_flags);+  // 申請中斷（上升沿+下降沿觸發，支持插入/拔出檢測）+  ret = devm_request_threaded_irq(..., mc_data->lineinmic_irq, ..., IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING);+  INIT_DEFERRABLE_WORK(&mc_data->lineinmic_handler, lineinmic_det_func);// 初始化工作隊列}

關鍵作用：驅動是硬件功能的“使能開關”

?ES8323供電修正：原驅動在待機（OFF）時關閉DAC供電，導致再次喚醒后codec無供電而無法工作，改為保持供電后解決“喚醒無聲音”問題；

?MIC偏置電壓：新增0x35寄存器配置（0xA0），為MIC提供1.8V偏置電壓（匹配原理圖供電），否則MIC無法正常拾音；

?線路輸入中斷：通過中斷+工作隊列實現線路輸入的實時檢測，插入/拔出時能及時通知系統，解決“檢測無響應”問題。

三、調試踩坑與解決：5個關鍵問題的定位邏輯

1.問題1：耳機有聲音但MIC無錄音

?排查：用tinymix工具查看MIC通道是否使能（tinymix | grep Capture），發現“Left PGA Mux”通道為“DifferentialL”；

?解決：對照原理圖確認MIC連接到Line 2通道，修改es8388_config.h中的PGA Mux配置。

1.問題2：耳機插入無檢測

?排查：用cat /sys/class/gpio/gpioXXX/value讀取原檢測引腳（GPIO0_PD3）電平，插入耳機后無變化；

?解決：查看原理圖確認實際引腳為GPIO2_PA7，修改設備樹后檢測正常。

1.問題3：播放音頻有雜音

?排查：dmesg | grep pcm發現“underrun”日志（緩沖區欠載），采樣率48000Hz時頻繁出現；

?解決：將采樣率改為44100Hz，縮小period_size，減少緩沖區壓力。

1.問題4：待機后喚醒無聲音

?排查：dmesg | grep es8323發現bias level切換到OFF模式，DAC供電被關閉；

?解決：修改es8323.c中OFF模式的DAC供電配置，保持供電不關閉。

1.問題5：線路輸入無響應

?排查：設備樹未配置linedet-gpio，驅動無對應中斷處理；

?解決：添加線路輸入檢測引腳和中斷邏輯，初始化工作隊列。

四、調試驗證：4步確認音頻功能正常

1.播放驗證：

tinyplay /sdcard/test.wav -D 0 -d 0（用tinyplay工具播放測試音頻，確認耳機有聲音且無雜音）；

2.錄音驗證：

tinycap /sdcard/record.wav -D 0 -d 1 -c 2 -r 44100 -b 16（錄音后播放，確認MIC拾音清晰）；

3.檢測驗證：

?插入耳機：cat /sys/class/extcon/extcon0/state查看是否有“headphone”狀態；

?插入線路輸入：cat /sys/class/lineinmic_class/lineinmic_gpio查看是否顯示“in”；

1.日志驗證：

dmesg | grep -i audio無“error”“underrun”日志，dmesg | grep es8323顯示bias level切換正常。

五、總結：RK3576音頻調試的3個核心原則

1.硬件優先：所有軟件修改必須對齊原理圖（引腳、供電、通道），比如耳機檢測引腳、MIC輸入通道，錯誤的映射會導致功能完全失效；

2.分層排查：從HAL層（參數適配）→ Codec配置（通道/音量）→設備樹（引腳映射）→內核驅動（初始化/中斷），逐層定位，避免跨層調試；

3.日志輔助：在關鍵函數（如codec probe、bias level切換、中斷處理）添加打印，快速定位“哪一步?jīng)]走通”，比如bias切到OFF導致無供電。

音頻調試看似復雜，但只要將“硬件信號”與“軟件配置”一一對應，再結合日志排查，就能逐步解決問題。希望本文的調試思路，能為你在RK平臺或其他嵌入式設備的音頻開發中提供參考。
