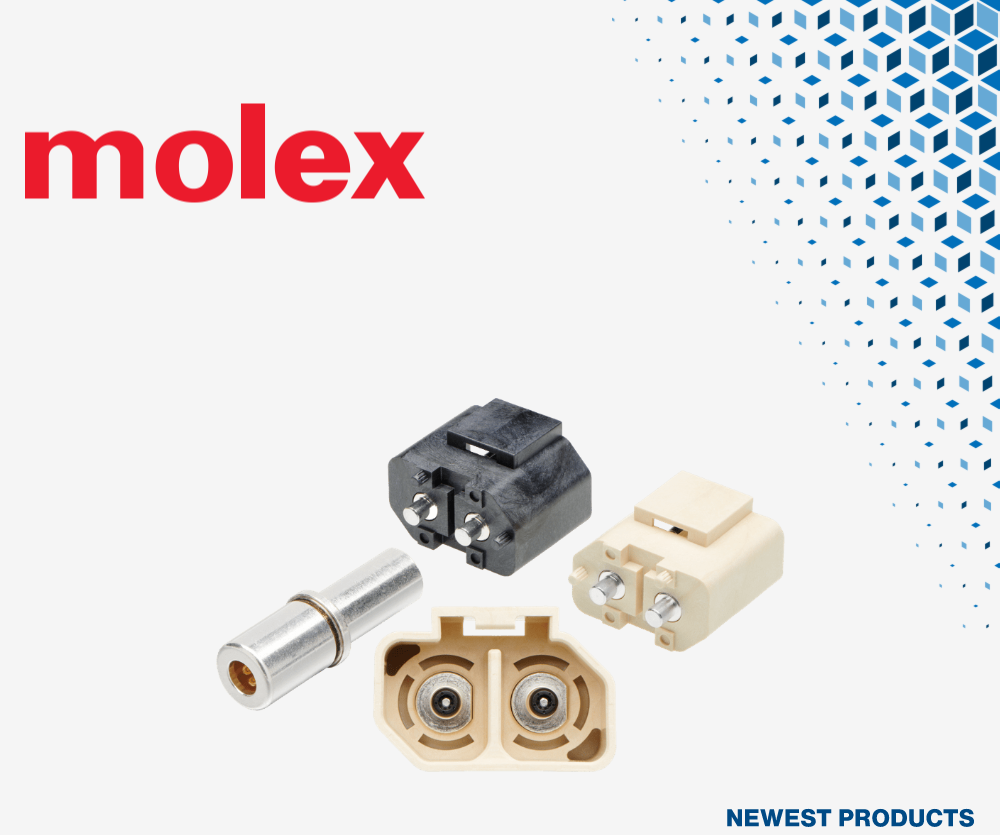

Molex PowerWize 3.40mm互連器件利用Coeur插座技術，提供對成本管理至關重要的電源效率。此系列大功率連接器采用直角和垂直引腳浸錫膏回流功能接頭，具有制造靈活性和出色的電氣性能。兩種機械鍵控顏色選項（黑色和白色/自然色）可防止誤插配，連接器具有UL 60950防觸電功能，可在操作過程中提供安全保護。Molex PowerWize 3.40mm互連器件具有高達75A的最佳載流能力，設有多個觸點束，可確保低接觸電阻、最小發熱和低壓降。正向鎖定排針和插座提供牢固的插配及觸覺反饋，排針支持引腳粘貼SMT回流焊和波峰焊處理，以適應各種工業自動化、電信和組網應用。

數據手冊：*附件：Molex PowerWize 3.40mm互連器件數據手冊.pdf

特性

• 最佳載流能力
• 多個觸點束有助于確保低接觸電阻、低壓降和觸點接口處產生較低的熱量
• 防手指觸摸的插頭和插座
  • 按照UL 60950標準設計
  • 隔離壓接觸點，防止意外接觸通電電路
• 顏色編碼可防止黑色接頭錯配白色/自然色插座，反之亦然
• 正向鎖定排針和插座在系統集成期間提供觸覺及聽覺反饋
• 有助于確保牢固插配，防止電纜組件因沖擊、振動或誤操作而脫離接頭
• 機械鍵控彩色編碼連接器，用于區分黑色和白色/自然色連接器，非常適合用于同一應用中使用多個電纜組件的情況
• 設計和制造靈活性
  • 壓接觸點2線規
  • 排針設計用于引腳粘貼SMT回流焊處理和/或波峰焊處理

?PowerWize 3.40mm互連器件技術解析與應用指南?

?一、產品概述與技術優勢?

PowerWize 3.40mm互連器件采用Molex專有的Coeur插座技術，在3.40mm緊湊尺寸下實現了出色的功率效率，為成本管理提供了關鍵解決方案。該系列提供直角和垂直引腳貼裝回流焊兼容接頭，專為制造靈活性和卓越電氣性能而設計。

? 核心特性亮點： ?

• ?優化的載流能力?：多重接觸束確保低接觸電阻、低電壓降，并在接觸界面產生最小熱量
• ?指觸安全設計?：符合UL 60950標準的接頭和插座，隔離壓接觸點并防止意外接觸帶電電路
• ?可靠連接保護?：正向鎖定接頭和插座在系統集成期間提供觸覺和聽覺反饋，防止因沖擊、振動或誤操作導致電纜組件脫離
• ?防錯配設計?：白色/自然色插座與黑色接頭采用機械鍵控和顏色編碼，當同一應用中使用多個電纜組件時尤為理想

?二、電氣與機械規格詳解?

?電氣參數?

• ?最大電壓?：600V
• ?最大電流?：75.0A
• ?接觸電阻?：≤0.25毫歐
• ?工作溫度范圍?：-40至+125°C

?機械性能?

• ? 總連接力（最大） ?：45N
• ? 總分離力（最?。?/strong> ?：10N
• ? 耐久性（最小） ?：200次插拔循環

?結構材料?

• ?插座外殼?：PBT材料
• ?接頭外殼?：LCP材料
• ?接觸件?：銅合金，接觸區域鍍金，引腳鍍銀
• ?PCB最小厚度?：1.58mm

?三、制造工藝與設計靈活性?

PowerWize互連器件在制造工藝上提供顯著優勢：

?雙規格線纜兼容性?：壓接觸點提供兩種線規規格，用戶可根據應用的載流需求匹配合適的線纜尺寸，在滿足功率要求的同時優化電纜組件成本。

?焊接工藝靈活性?：接頭設計支持引腳貼裝SMT回流焊處理和/或波峰焊處理，為不同生產工藝提供兼容選擇。

?防錯安裝機制?：通過極化設計和顏色編碼，防止黑色接頭安裝在為白色/自然色接頭設計的PCB位置，反之亦然。當同一應用中使用多個接頭時，這種設計確保了正確的安裝位置。

?四、應用領域與市場定位?

?網絡與數據中心?

• 網絡斷路器
• 數據存儲單元
• 企業交換機
• 電源分配單元（PDU）
• 路由器
• 服務器
• UPS/電池存儲單元

?工業自動化?

• 電池場
• 工廠設備
• 機器人技術

?電信基礎設施?

• 5G/6G基站
• 數字交叉連接交換機
• 網絡路由器
• 不間斷電源（UPS）

?五、合規性與包裝信息?

?環保認證?：

• RoHS合規
• REACH合規
• 低鹵素合規
• 阻燃等級：UL 94V-0

?包裝規格?：

• 母壓接觸點：托盤包裝
• 插座外殼：袋裝
• 接頭：托盤/卷帶包裝

?六、工程應用建議?

在設計階段，工程師應重點考慮以下因素：

?熱管理?：雖然接觸界面熱生成最小，但在75A滿載情況下仍需適當?shù)臒嵩O(shè)計考慮。

?機械穩定性?：利用正向鎖定機制確保在振動環境下的可靠連接。

?工藝兼容性?：根據生產工藝選擇適合的焊接方式，充分發揮設計的制造靈活性優勢。
