在高速光通信系統中，LVPECL（低壓正射極耦合邏輯）、PECL（正射極耦合邏輯）與 LVDS（低壓差分信號）是常用的高速接口電平標準。LVPECL/PECL 以高速度、低噪聲特性廣泛應用于光模塊等高速器件，而 LVDS 憑借低功耗、高集成度優勢在協議轉換 IC 等中端設備中普及。兩者的互連設計直接影響信號完整性與系統可靠性，本文從直流耦合、交流耦合兩個維度展開技術解析。

一、LVPECL 與 LVDS 的互連設計

1.1 直流耦合：直接電平轉換與阻抗匹配

直流耦合通過電阻網絡實現電平直接轉換，無需隔直電容，適用于對延遲敏感的高速場景。設計核心是同時滿足阻抗匹配（減少反射）、電平兼容（信號落在接收端有效范圍）與功耗平衡（避免過流）。

（1）LVPECL 到 LVDS 的直流耦合

LVPECL 輸出為射極跟隨器結構，最優負載為 50Ω 且端接至 VCC-2V（3.3V 供電時為 1.3V），可保證最大輸出擺幅與線性度；而 LVDS 輸入為差分結構，差分阻抗 100Ω（單端 50Ω 至虛擬地），且無直流通路（交流阻抗≠直流阻抗）。因此需設計電阻網絡實現兩者匹配（如圖 1 所示）。

設計方程與參數計算（3.3V 供電時）：

需滿足 “等效最優負載” 與 “衰減后信號兼容 LVDS 輸入”，解得：

電阻值：R1=182Ω，R2=47.5Ω，R3=47.5Ω

阻抗特性：交流阻抗 RAC=51.5Ω（接近 50Ω 匹配），直流阻抗 RDC=62.4Ω

信號衰減：增益 = 0.337（衰減約 3 倍）

實測驗證：

共模電壓：VA=2.1V（LVDS 共模范圍為 0.2V~2.0V，接近上限，需結合器件容限確認），VB=1.06V

信號擺幅：LVPECL 最小差分輸出 930mV 時，LVDS 輸入端為 313mV（滿足 LVDS≥200mV 的靈敏度要求）；最大輸出 1.9V 時，LVDS 輸入 640mV（低于 LVDS 最大輸入限制）
（2）LVDS 到 LVPECL 的直流耦合
LVDS 輸出共模電壓約 1.2V（以地為參考），而 LVPECL 輸入共模電壓需為 VCC-1.3V（3.3V 供電時為 2.0V，以 VCC 為參考），電阻網絡需完成電平轉換并抑制電源波動影響（如圖 2 所示）。

設計要點：

電平轉換：將 1.2V（LVDS 共模）轉換至 2.0V（LVPECL 共模），避免電源波動導致共模偏移

速度與功耗折中：電阻過?。ㄈ?100Ω 級）可減小 RC 時間常數（提升速度），但會增加電流（功耗上升）；電阻過大會降低速度，需根據速率需求選擇

阻抗匹配：保證輸入阻抗與傳輸線匹配（典型 50Ω）

參數計算（3.3V 供電時）：
解得 R1=374Ω，R2=249Ω，R3=402Ω，輸入阻抗 RIN=49Ω（接近 50Ω），增益 = 0.62。

信號驗證：LVDS 最小輸出 500mVp-p 時，LVPECL 輸入端為 310mVp-p（略低于 LVPECL 標準，實際需結合器件手冊調整電阻值）
（3）應用案例：光模塊與協議轉換 IC 的直流耦合
在光模塊（LVPECL 接口）與協議轉換 IC（LVDS 接口）的互連中，直流耦合可減少延遲，適用于 10Gbps 以下速率場景。

典型布局需注意：

電阻網絡靠近接收端（LVDS 或 LVPECL 芯片），縮短 stub 線（≤5mm）

差分線阻抗控制為 100Ω，長度匹配誤差≤5%（減少時序偏移）

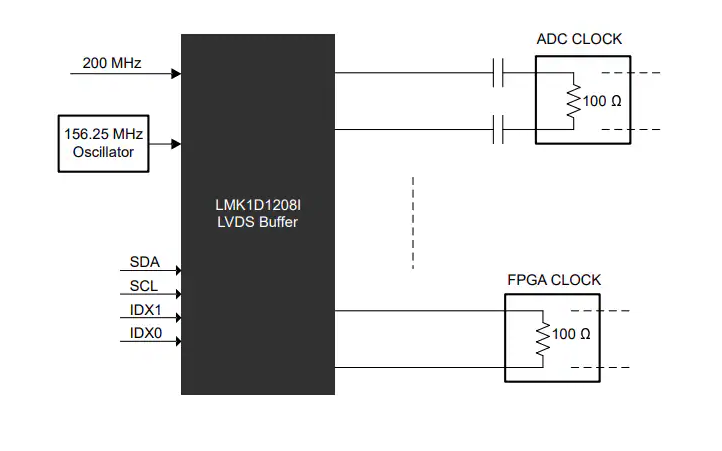

1.2 交流耦合：隔直與偏置設計
交流耦合通過串聯電容隔斷直流，適用于共模電壓差異大或需隔離電源噪聲的場景（如跨板互連）。設計核心是偏置電阻設置（建立直流工作點）與阻抗匹配（避免信號反射）。
（1）LVPECL 到 LVDS 的交流耦合
需滿足：

LVPECL 輸出端：加 142Ω~200Ω 直流偏置電阻（接 VCC-2V），維持輸出管工作點

信號通道：串聯 50Ω 電阻（與傳輸線匹配，抑制反射）

LVDS 輸入端：加 5.0kΩ 偏置電阻（接共模電壓 1.2V），建立輸入直流工作點
（2）LVDS 到 LVPECL 的交流耦合
結構如圖 5 所示，設計簡化：

若 LVPECL 芯片內部集成輸入偏置電路，可省去外部 R1（上拉）、R2（下拉）電阻

信號通道仍需串聯 50Ω 匹配電阻，保證阻抗連續

二、PECL 與 LVDS 的互連設計
PECL 為 5V 供電的射極耦合邏輯（與 3.3V LVPECL 兼容，僅共模電壓不同），其與 LVDS 的互連設計類似 LVPECL，但需注意供電電壓差異導致的參數調整。
2.1 交流耦合設計（主流方案）
（1）PECL 到 LVDS 的交流耦合
結構如圖 6 所示，參數適配 5V 供電：

PECL 輸出偏置電阻：270Ω~350Ω（接 VCC-2V，5V 時為 3V）

信號通道：串聯 50Ω 匹配電阻

LVDS 輸入偏置：5.0kΩ 電阻（接 1.2V 共模）

（2）LVDS 到 PECL 的交流耦合
結構如圖 7 所示，分兩種接法：

普通接法：需外部 R1（上拉至 VCC）、R2（下拉至地）提供偏置

簡化接法：若 PECL 芯片內部集成偏置，可省去 R1、R2

2.2 匹配電路參數表（光模塊應用場景）

表 1：PECL/LVPECL 與 LVDS 交流耦合的匹配電阻參數
應用案例：光模塊與協議轉換 IC 的交流耦合
如圖 8 所示，跨板互連時優先選擇交流耦合：

電容值選擇：根據信號速率，取 100nF（低速，≤1Gbps）或 10nF（高速，10Gbps 級），保證低頻信號無衰減

布局要求：電容靠近接收端，與偏置電阻組成 “偏置網絡”，減少寄生參數影響

三、設計總結與注意事項

耦合方式選擇：

直流耦合：適用于同板、低噪聲環境，速率≥10Gbps 時優先（無電容延遲）

交流耦合：適用于跨板、電源隔離場景，需注意電容值與偏置電阻匹配

阻抗匹配核心：
傳輸線阻抗控制為 100Ω（差分），串聯電阻與接收端輸入阻抗之和需接近 100Ω，避免反射導致的信號抖動。

電平兼容性驗證：
實際應用中需結合具體器件手冊（如 LVPECL 輸出擺幅、LVDS 輸入共模范圍）調整電阻值，不可直接套用理論參數。

光模塊場景優化：

光模塊輸出端（LVPECL/PECL）需優先保證低噪聲，電阻網絡應選用高精度（1%）、低溫度系數（≤100ppm/℃）的貼片電阻，減少溫漂對信號的影響。

光特通信作為專業光模塊研發制造商，可根據客戶需求提供 LVPECL/LVDS/PECL 互連的定制化方案，從阻抗匹配、信號完整性仿真到量產測試全程保障，支持 OEM/ODM 定制服務。
