在工業自動化控制系統中，信號傳輸?shù)姆€(wěn)定性和可靠性直接關系到生產安全與運行效率。然而，長期以來，石油化工、電力、鋼鐵等行業始終面臨著一個棘手的問題：如何同時抵御浪涌沖擊與地電位差干擾？傳統的“SPD浪涌保護器+信號隔離器”分立方案雖然在理論上可行，但在復雜工業場景中卻暴露出兼容性差、維護成本高、系統穩定性不足等缺陷。

工業現場之痛：從停機損失到誤診風險

某大型石油化工企業的罐區監控系統中，由于廠區接地網絡復雜，不同設備接地點之間存在顯著的電位差。普通SPD無法解決地電位差導致的共模干擾，致使DCS系統頻繁誤報警，嚴重時甚至引發連鎖停機。類似地，在某鋼鐵企業的軋鋼生產線上，雷電浪涌通過RS485總線侵入PLC系統，導致關鍵傳感器信號“斷聯”。根據行業統計，單條鋼鐵生產線停機1小時的直接經濟損失超過50萬元。

更令人擔憂的是，這類問題不僅局限于工業領域。某醫院重癥監護室內，因醫療設備信號受地電位差干擾，導致監護儀數據失真，險些造成誤診。這些案例揭示了一個共性難題：在信號敏感場景中，浪涌防護與電氣隔離必須同步解決，任何單一防護都存在盲區。

技術破局：地凱科技隔離式信號SPD的集成創新

隔離式信號SPD浪涌保護器的出現，正是對這一技術瓶頸的突破。其核心價值在于通過一體化設計，實現了“浪涌防護+電氣隔離”的雙重功能集成。

內部構造的精妙協同

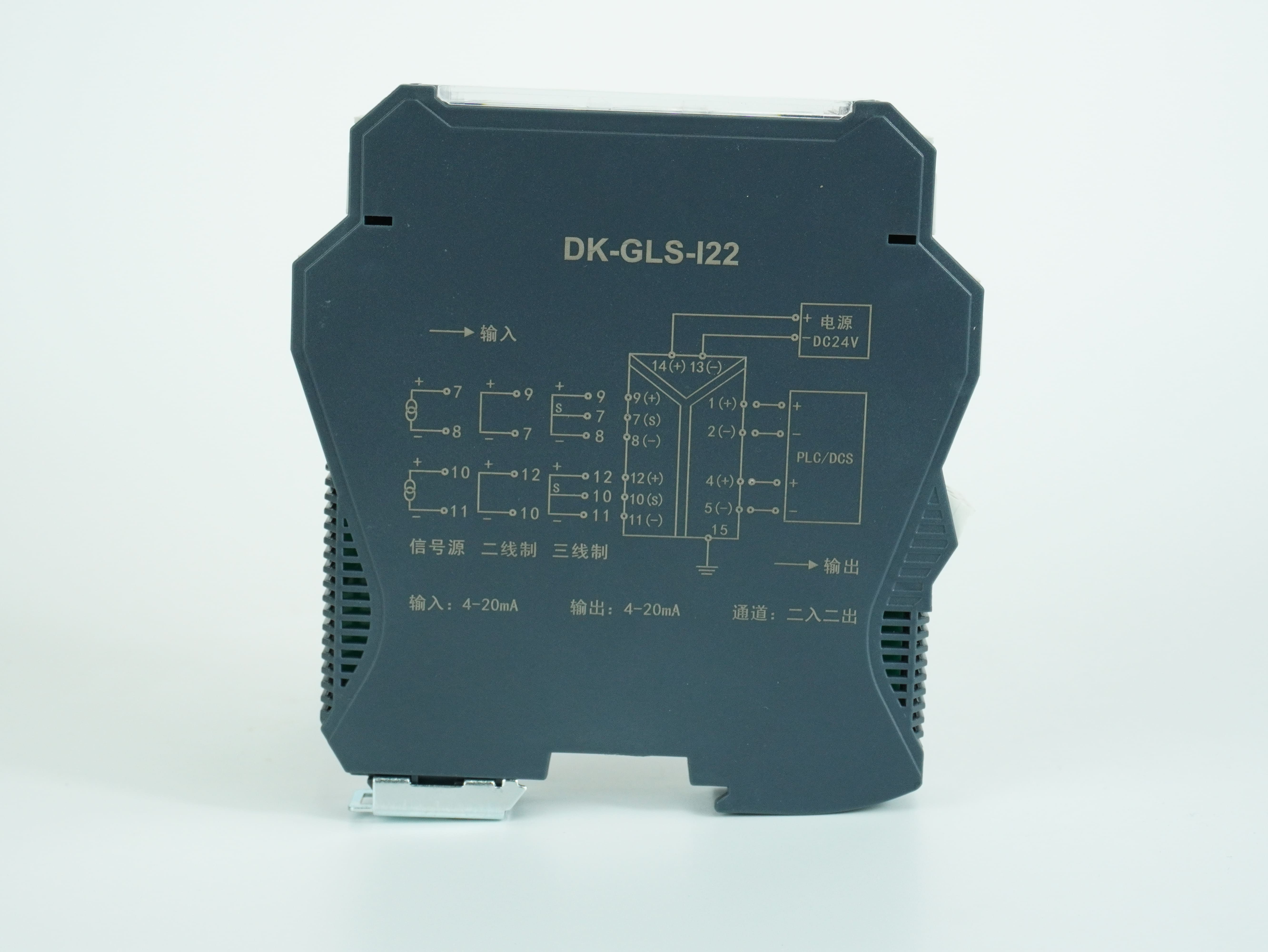

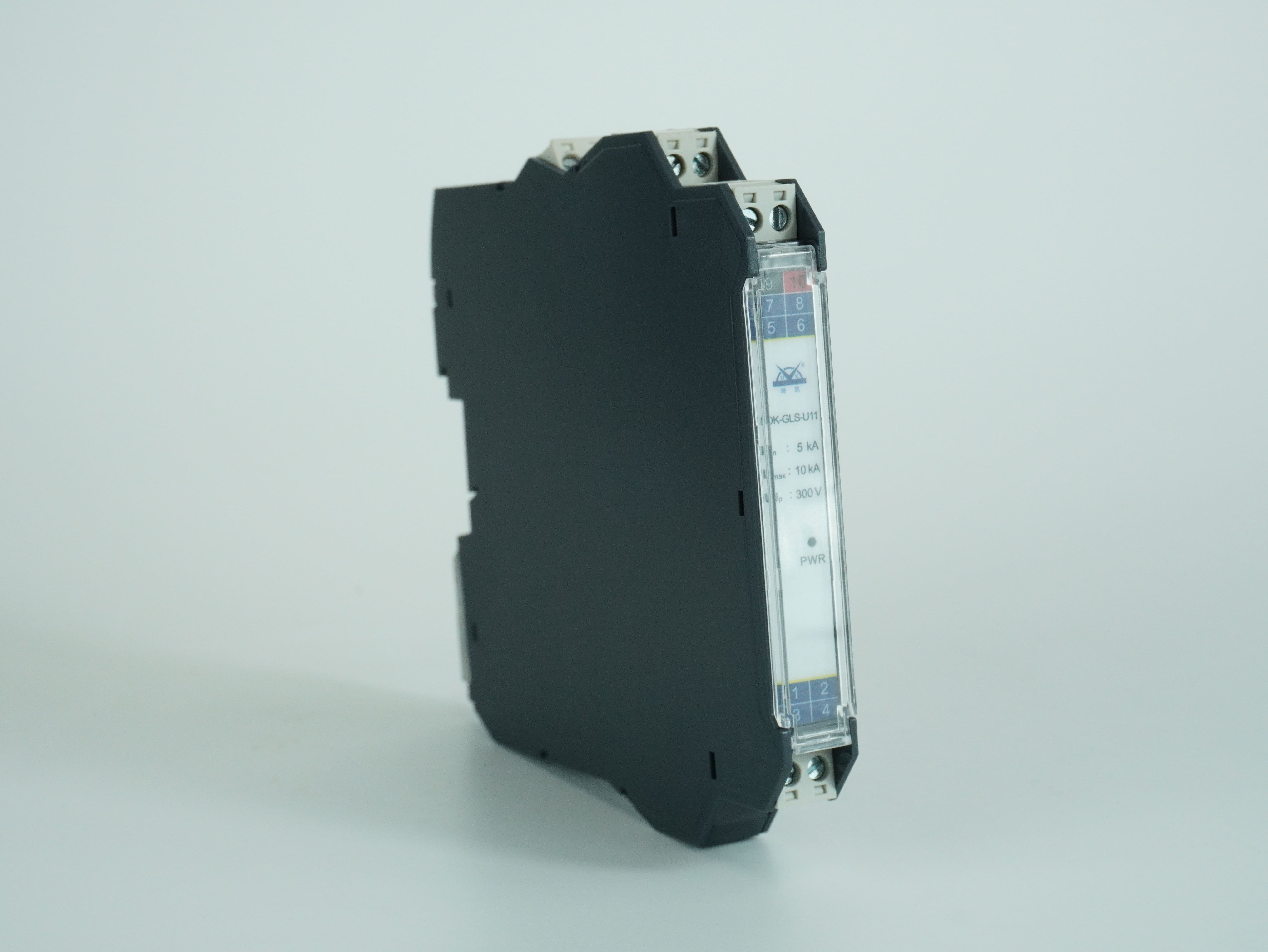

以地凱隔離式信號SPD為例，其內部采用多級防護架構：前端浪涌抑制單元（GDT/MOV）負責泄放雷電浪涌和操作過電壓，將數千伏的沖擊電壓限制在安全范圍；后級隔離單元（磁電/光電隔離）則通過變壓器耦合或光耦技術，徹底切斷地環路，消除地電位差引起的共模干擾。這種“先抑制后隔離”的時序配合，確保了信號傳輸?shù)耐暾院涂垢蓴_能力。

隔離式信號SPD浪涌保護器 隔離式信號SPD浪涌保護器 隔離式信號SPD浪涌保護器 隔離式信號SPD浪涌保護器

與傳統方案的性能對比

傳統方案中，SPD與隔離器分開安裝時存在固有缺陷：

兼容性風險：兩種設備響應特性不匹配可能導致信號衰減或波形失真

保護盲區：浪涌沖擊時若SPD與隔離器動作不同步，殘壓仍可能損壞后端設備

系統復雜：雙設備安裝占用空間大，接線節點增多導致故障率上升

而隔離式SPD通過功能集成，不僅消除了設備間的兼容性問題，更將防護響應時間縮短至納秒級，實現了真正的無縫防護。

地凱隔離式信號SPD四大優勢重構防護體系

1. 功能集成，簡化系統架構

一臺隔離式SPD可同時替代普通SPD和信號隔離器，節省了控制柜內寶貴的安裝空間。對于自動化系統集成商如浙江正泰中自而言，在化工、電力等領域的控制工程建設中，這種集成化設計顯著降低了系統復雜度和接線錯誤風險。

2. 全生命周期成本優化

綜合采購成本比傳統組合方案降低15%-30%，這還未計入隱形成本的節約：

安裝工時減少50%以上，大幅縮短施工周期

巡檢維護只需針對單一設備，人力成本顯著降低

避免了因兼容性問題導致的二次改造費用

3. 系統穩定性質的飛躍

一體化設計從根本上解決了分立設備間的參數匹配難題。在跨建筑信號傳輸、戶外設備接入等典型場景中，設備既面臨雷電浪涌威脅，又因接地系統獨立而產生地電位差。隔離式SPD通過內部電路的協同設計，確保了在任何異常條件下信號通道的持續穩定。

4. 場景適應性顯著增強

特別適用于石油化工罐區、跨區域管線監測、戶外氣象站等分散式監控場景。這些場景中設備分布范圍廣，接地系統難以統一，傳統方案需要針對浪涌和地電位差分別設計防護策略，而隔離式SPD提供了一站式解決方案。

對于鋼鐵行業而言，生產線對控制系統的連續性要求極為嚴苛。隔離式SPD在RS485/CAN總線上的應用，有效解決了傳感器網絡因浪涌沖擊導致的“斷聯”問題。

技術選型的新思維

隨著工業4.0和智能制造的推進，控制系統網絡日益復雜，信號防護必須從“單點防護”向“系統防護”轉變。地凱科技隔離式信號SPD代表了一種新的技術思路：通過功能集成實現防護效能的倍增，而非簡單的設備疊加。

對于系統集成商和最終用戶而言，在選擇信號防護方案時，應重點關注：設備是否同時具備浪涌測試認證和隔離性能指標，內部電路是否為協同設計而非簡單拼湊，在特定應用場景下的長期運行案例。
