ADS1191/2 是一系列多通道、同時采樣、16位、δσ（ΔΣ）模數轉換器（ADC），內置可編程增益放大器（PGA）、內部參考和板載振蕩器。

ADS1191/2集成了便攜式低功率醫療心電圖（ECG）、運動和健身應用中常見的所有功能。
*附件：ads1191.pdf

憑借其高度的集成度和卓越的性能，ADS1191/2系列能夠以顯著降低體積、功耗和整體成本的可擴展醫療儀器系統。

ADS1191/2 每個通道配備靈活輸入復用器，可獨立連接到內部生成的信號，用于測試、溫度和引出檢測。此外，輸入通道的任何配置都可以選擇用于推導右腳驅動（RLD）輸出信號。ADS1191/2 的數據速率最高可達 8 kSPS。引線檢測可以在器件內部實現，利用器件內部的激勵電流匯/源。

這些設備采用5毫米、5毫米×5毫米、32針薄四邊扁平包（TQFP）包裝。工作溫度規定為–40°C至+85°C。

特性

• 兩臺低噪聲PGA和
  兩臺高分辨率ADC（ADS1192）
• 低功耗：335 μW/通道
• 輸入?yún)⒖荚肼暎?4 μVPP
  （150 Hz BW，G = 6）
• 輸入偏置電流：1 nA
• 數據速率：125 SPS 至 8 kSPS
• CMRR：–95 dB
• 可編程增益：1、2、3、4、6、8或12
• 耗材：單極或雙極
  • 模擬電壓：2.7 V 至 5.25 V
  • 數字：1.7 V 至 3.6 V
• 內置右腳驅動放大器，引線檢測，測試信號
• 內置振蕩器和參考
• 靈活斷電，待機模式
• 兼容SPI?的串行接口
• 工作溫度范圍：–40°C至+85°C

參數

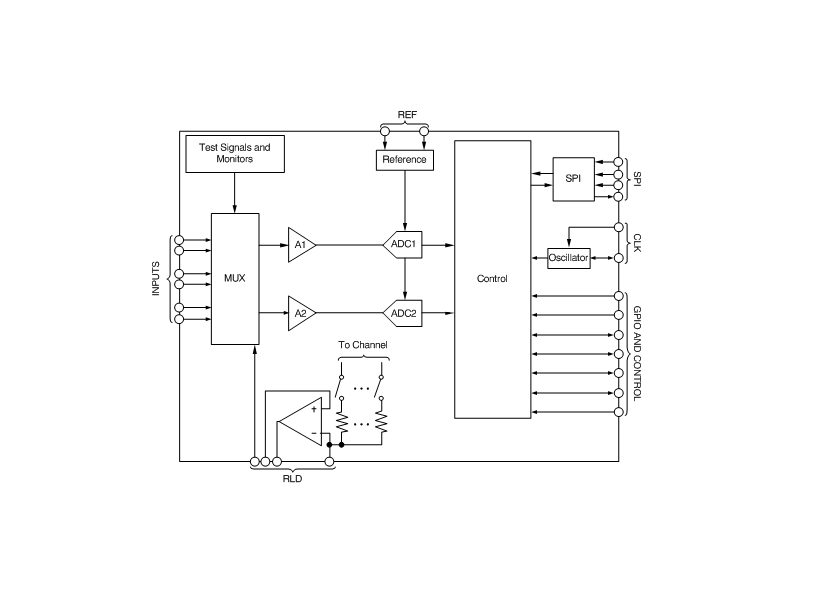

方框圖

ADS1191/ADS1192 是德州儀器推出的低功耗、多通道生物電位測量模擬前端芯片，核心用于 ECG 等醫療及運動健康設備，兼具高集成度與優異性能。

核心特性

• 性能參數 ：16 位 ADC 分辨率，125 SPS-8 kSPS 可調數據率，輸入?yún)⒖荚肼暤椭?24 μVPP（G=6 時），CMRR 達 - 95 dB，支持 1、2、3、4、6、8、12 七檔可編程增益。
• 低功耗設計 ：每通道功耗 335 μW，支持掉電、待機模式，模擬電源 2.7V-5.25V，數字電源 1.7V-3.6V，適配電池供電設備。
• 集成功能 ：內置右腿驅動放大器、導聯脫落檢測、溫度傳感器、振蕩器和基準源，無需額外外設即可完成核心生物電位測量。
• 接口與封裝 ：SPI 兼容串行接口，32 引腳 TQFP/QFN 封裝，工作溫度范圍 - 40°C 至 + 85°C，滿足工業級應用需求。

關鍵功能模塊

• 信號鏈 ：含 EMI 濾波器、可編程增益放大器（PGA）、ΔΣ 調制器和數字抽取濾波器，有效抑制噪聲并提升信號精度。
• 導聯脫落檢測 ：支持直流 / 交流兩種模式，可通過內部電流源 / 漏或外部電阻配置，實時監測電極連接狀態。
• 右腿驅動（RLD） ：通過負反饋抑制共模干擾，可選擇內部或外部參考電壓，支持多設備級聯配置。
• 靈活輸入 ：差分輸入設計，支持單端 / 差分驅動模式，內置多路選擇器可切換電極信號、測試信號、溫度信號等。

應用場景

• 醫療儀器：患者監護、動態心電圖（Holter）、除顫器（AED）、遠程醫療等 ECG 相關設備。
• 運動健康：心率監測、呼吸檢測、健身設備中的生物電位采集。
• 數據采集：高性能多通道數據采集系統（可關閉 ECG 專用電路）。

配置與使用

• 寄存器配置：通過 SPI 接口寫入寄存器，可設置增益、數據率、測試信號、導聯脫落檢測參數等。
• 電源與 PCB 設計：需嚴格區分模擬 / 數字地，合理布局去耦電容和濾波元件，避免噪聲干擾。
• 多設備同步：支持多芯片級聯，通過 START 引腳實現同步采樣，擴展通道數量。
