AFE7225/7222 是一款為全雙工或半雙工無線電設計的模擬前端。過采樣傳輸12位DAC提供基帶到奈奎斯特的輸出頻率。欠采樣接收12位ADC允許基帶的模擬輸入頻率達到~230MHz。AFE7225/7222 內的大多數模塊獨立控制，以優化功耗與利用率。通過串行接口提供兩個輔助控制12位DAC和一個雙輸入輔助監聽12位ADC。數字特性包括QMC（正交調制校正）、插值、減量、均方根/峰值功率計以及帶有獨立NCO的混頻器，用于接收和發射路徑。
*附件：afe7222.pdf

AFE7225/7222 提供 64 針 9x9mm QFN 封裝（RGC）。AFE7225/7222采用德州儀器的低功耗模擬CMOS工藝制造，并適用于整個工業溫度范圍（–40°C至85°C）。

特性

• AFE7225
  • 雙12位250MSPS TX DAC
  • 雙12位125MSPS RX ADC
• AFE7222
  • 雙12位130MSPS TX DAC
  • 雙12位65MSPS RX ADC
• 選項
  • 雙12位輔助DAC
  • 雙輸入12位輔助ADC
  • TX路徑插值2或4
  • RX路徑減2
  • 3.0V/1.8V電源，低功率
  • 半雙工快速喚醒模式
  • 粗或細數字混音器
  • 正交調制修正
  • 時鐘輸入除法/乘法
  • 串行LVDS或交錯并行CMOS接口
  • 64針QFN封裝（9毫米×9毫米）

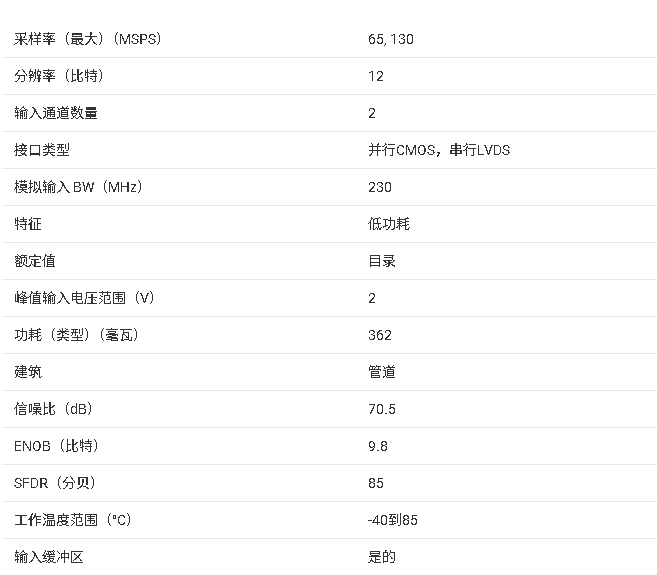

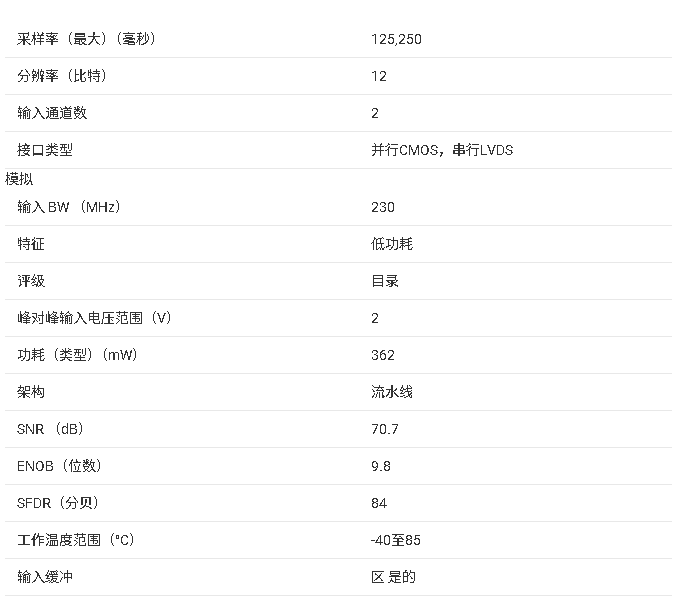

參數

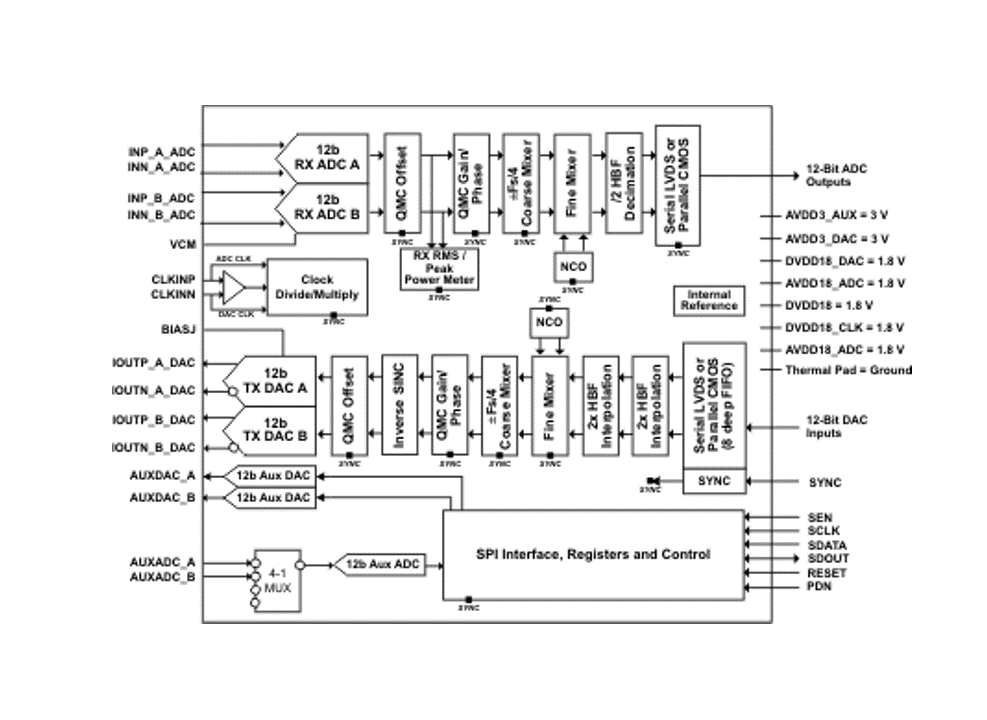

方框圖

AFE7222/AFE7225 是德州儀器（TI）推出的引腳兼容寬帶混合信號收發器（模擬前端），專為全雙工 / 半雙工軟件無線電設計，集成雙路 12 位 ADC、雙路 12 位 DAC 及輔助 ADC/DAC，支持靈活的數字信號處理功能，適配便攜式無線電、無線基礎設施、微微蜂窩基站等場景，以低功耗、小尺寸和高動態性能為核心優勢。

一、芯片基礎信息與核心特性

1. 基礎規格

• 型號差異 ：文檔編號 SLOS711B，2011 年 11 月發布、2012 年 3 月修訂，AFE7222 為低速率版本，AFE7225 為高速率版本，二者引腳完全兼容。
• 供電與溫度 ：模擬電源 2.85V-3.6V（AVDD3 系列）、1.7V-1.9V（AVDD18 系列），數字電源 1.7V-1.9V（DVDD18 系列）；工作溫度 - 40°C 至 85°C，存儲溫度 - 65°C 至 150°C。
• 封裝形式 ：64 引腳 9mm×9mm QFN 封裝（型號 RGC），底部帶熱焊盤，結到環境熱阻 22.8°C/W，適配高密度 PCB 布局。

2. 核心性能指標

• ADC 性能 ：AFE7222 最高 65 MSPS 采樣率，AFE7225 最高 125 MSPS；差分輸入范圍 2 Vpp，SNR 典型值 70 dBFS-71.9 dBFS，SFDR 達 79.2 dBc-92.8 dBc，DNL±0.5 LSB、INL±1.7 LSB，模擬輸入帶寬 550 MHz。
• DAC 性能 ：AFE7222 最高 130 MSPS 采樣率，AFE7225 最高 250 MSPS；滿量程輸出電流 2 mA-20 mA 可調，SFDR 典型值 69 dBc-75 dBc，噪聲譜密度（NSD）低至 - 130 dBc/Hz 以下，支持 2 倍 / 4 倍插值濾波。
• 輔助模塊 ：12 位輔助 ADC（最高 100 kSPS），雙路 12 位輔助 DAC（最高 3.33 MSPS），用于電壓監測和板級校準。
• 功耗優化 ：全雙工模式功耗 398 mW（CMOS 接口）-650 mW（LVDS 接口），支持全局掉電、快速喚醒掉電等多模式功耗控制，半雙工 / 單通道模式可進一步降低功耗。

二、關鍵功能模塊與工作原理

1. 核心功能模塊

• 收發通道架構 ：
  • 接收路徑：雙路 ADC + 1/2 抽取濾波器 + 正交調制校正（QMC） + 粗 / 細混頻器 + RMS / 峰值功率計，支持中頻欠采樣（最高 230 MHz）。
  • 發射路徑：雙路 DAC + 2 倍 / 4 倍插值濾波器 + 逆 sinc 濾波器 + 8 級 FIFO + QMC + 粗 / 細混頻器，F(xiàn)IFO 用于跨時鐘域數據緩沖。
• 數字信號處理 ：內置獨立數控振蕩器（NCO），支持頻率搬移；QMC 模塊校正 I/Q 通道增益 / 相位 / 偏移失衡；粗混頻器支持 ±Fs/4 頻率偏移，細混頻器可靈活配置混頻增益。
• 接口特性 ：支持 LVDS/CMOS 雙接口模式，LVDS 支持 1 線 / 2 線 DDR/SDR 傳輸，CMOS 支持交織并行 DDR 傳輸；通過 SPI 接口實現寄存器配置、數據讀寫及輔助模塊控制。
• 輔助模塊 ：輔助 ADC 支持 2 路外部輸入，用于電壓監測；輔助 DAC 為電流輸出（2.5 mA-7.5 mA），用于校準或控制。

2. 工作原理

• 接收鏈路：模擬信號經 ADC 采樣后，通過抽取濾波器降低數據率，經 QMC 校正失衡，再由混頻器完成頻率搬移，最終通過數字接口輸出；功率計實時監測信號峰值 / RMS 功率。
• 發射鏈路：數字信號經 FIFO 緩沖后，通過插值濾波器提升采樣率，經 QMC 和混頻器處理，由 DAC 轉換為差分電流信號輸出；FIFO 可避免跨時鐘域數據沖突。
• 功耗控制：各功能模塊可獨立上電 / 掉電，支持半雙工模式下的 TX/RX 快速切換，全局掉電功耗低至 3 mW，快速喚醒時間僅 4 μs-5 μs。

三、應用場景與設計建議

1. 典型應用

• 無線通信 ：微微蜂窩基站、無線回程設備，支持寬帶信號收發與中頻處理。
• 測試測量 ：寬帶信號發生器、接收機，利用高帶寬和高動態范圍實現精準信號轉換。
• 便攜式設備 ：低功耗設計適配電池供電場景，小尺寸封裝滿足小型化需求。

2. 設計注意事項

• 電源與接地 ：模擬地與數字地需共地，各電源引腳就近并聯 0.1 μF 去耦電容；熱焊盤必須焊接至 PCB 接地平面，確保散熱效率。
• 時鐘設計 ：支持差分 / LVDS/CMOS 時鐘輸入，高速模式（ADC>65 MSPS）建議啟用占空比校正（DCC）；優先采用高速率時鐘分頻方案，避免 PLL 倍頻引入額外抖動。
• 信號匹配 ：ADC 輸入共模電壓需匹配 0.95 V（VCM 引腳輸出），DAC 電流輸出需通過電阻或變壓器匹配負載，建議參考 TI 推薦的 50 Ω 負載匹配電路。
• ESD 防護 ：芯片內置 ESD 防護有限（HBM 2 kV），存儲和操作時需將引腳短接或置于導電泡沫中，避免靜電損壞。

四、關鍵配置與操作要點

1. 核心數字功能配置

• 信號處理配置 ：通過寄存器選擇 ADC 抽取率（1/2）、DAC 插值率（1/2/4）；QMC 模塊可配置 I/Q 通道增益（0-1.999 倍）、相位（-0.125 至 0.12475）及偏移（±256 LSB）。
• 接口配置 ：CMOS 模式支持 DDR 交織并行傳輸，LVDS 模式支持 1 線 / 2 線傳輸，通過寄存器選擇數據格式（2 補碼 / 偏移二進制）、位序（MSB/LSB 優先）。
• 功耗控制 ：PDN 引腳或寄存器可配置全局掉電、快速掉電、單通道掉電等模式，半雙工模式下可通過寄存器實現 TX/RX 切換。

2. 典型操作流程

• 上電序列 ：同時或按任意順序啟動 3V 和 1.8V 電源，通過 RESET 引腳輸入≥100 ns 高脈沖復位芯片，配置 SPI 接口后啟用目標功能模塊。
• SPI 操作 ：采用 20 位傳輸格式（12 位地址 + 8 位數據），支持寄存器讀寫、輔助 ADC 采樣、輔助 DAC 數據更新，SCLK 最高頻率 40 MHz。
• 多芯片同步 ：通過 SYNC 引腳實現多芯片時鐘分頻器、FIFO、混頻器相位同步，確保多通道一致性。
