作者：Karel Claesen, 邁來芯產品線總監

可持續發展已成為全球緊迫任務，節約用水在環境管理中占據首要地位。隨著全球積極應對氣候變化和資源日益稀缺的挑戰，計量水表已成為至關重要的診斷與監測工具。對更優質數據的需求，推動了先進技術的發展，這些技術有望實現更高的效率和精度。邁來芯（Melexis）作為傳感器創新領域的領軍者，憑借其Triphibian傳感器技術，站在了這一變革的前沿。該技術有望助力工程師為現代社會重新定義水表計量方式。

壓力傳感器是水計量應用中的關鍵組件。壓力傳感技術的進步，不僅能夠?qū)崿F(xiàn)更精準的漏水檢測、降低運營成本，還能推動更廣泛的環保行動，減少資源浪費、保護生態環境。

本文對水計量行業進行了概述，并闡述了邁來芯公司（Melexis）先進的Triphibian傳感器如何提升水計量系統的性能。

加強水資源管理的必要性

氣候變化與全球人口增長，使得我們愈發需要高效管理寶貴的水資源。城市化進程的加速以及天氣事件愈發難以預測，讓精確測量水量和檢測漏水的需求變得前所未有的迫切。

在歐盟，2022年約41%的人口面臨水資源短缺問題，相較于2000年的30%顯著增加。此外，歐洲水協（EurEau）估算，歐盟成員國因漏水造成的水資源損失高達25%。由此可見，了解并監測水流情況，對于減少水資源損失、保障未來水資源供應至關重要。

為此，各國政府和公用事業機構正將投資現代數字計量解決方案納入其資源管理戰略。出于對可持續發展的關注以及降低水費的需求，消費者的節水意識也在不斷提升。因此，市場對于能夠提供實時數據和分析，以支持高效用水的系統的需求日益增長。

需要更多數據助力行業升級

根據市場研究公司Frost & Sullivan的報告，歐洲智能水表解決方案市場有望迎來強勁增長。預計在2023年至2030年期間，該市場的復合年增長率將達7.4%，再過十年，其收入規模將達到22.6億美元。這一增長趨勢凸顯出行業正廣泛轉向采用智能水表技術，該技術能夠提供實時數據，進而優化資源管理。

全球范圍內，有關用水的監管框架也在推動該行業采用兼具精準性與可靠性的解決方案。自2021年起生效的《歐洲飲用水指令》，便是眾多旨在加強行業監測、提高透明度以減少漏水情況的全球舉措之一。

數字化和智能化的水表技術可與更廣泛的數字基礎設施以及個人智能手機實現集成，從而提升測量精度、優化資源管理。而收集必要的數據，則依賴于引入更精確、更耐用的傳感技術，這其中就包括邁來芯（Melexis）公司創新的Triphibian技術。

邁來芯Triphibian技術

“多年來，邁來芯在汽車壓力傳感器創新領域始終占據領先地位，憑借小型化、高精度的產品以及創新的封裝方案，持續推動著行業的技術革新。其在汽車領域積累的深厚技術底蘊，催生了具有開創意義的Triphibian傳感技術?！?/p>

Triphibian技術成功突破MEMS壓力傳感器的固有局限。該技術具備長生命周期、高可靠性以及極低的維護需求等顯著優勢，因而成為水表計量系統的理想之選。畢竟，水表計量系統需在環境條件變化極大的情況下，高效運行數十年之久。

傳統的MEMS壓力傳感器，受其結構特性影響，存在一些難以避免的缺陷。當承受超過20bar的壓力時，傳感器內部的凝膠或?qū)Ь€極易受損，進而導致傳感器完全失效。此外，在使用相對壓力傳感器背面感壓的MEMS器件時，還存在芯片與封裝分離的風險（如圖1所示）。

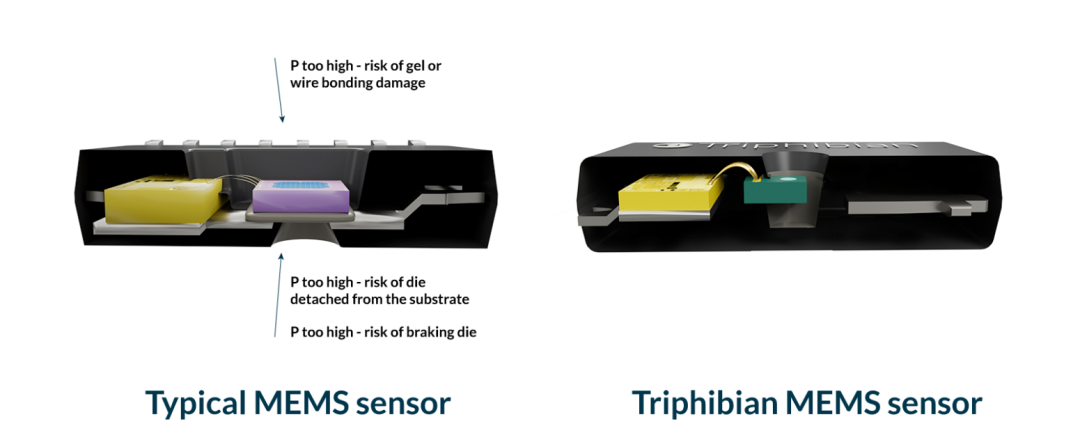

圖1：常見的 MEMS 傳感器失效機制

傳統上，MEMS傳感器的應用范圍僅局限于氣體壓力傳感領域。這是因?yàn)椋鬗EMS傳感器與液體長時間接觸，液體會對傳感器的精度造成不利影響。具體而言，液體接觸傳感器時，可能會透過凝膠表面發生滲透，進而導致傳感器輸出出現漂移現象。雖然非MEMS壓力傳感器對大多數液態介質（凍結狀態除外）具有一定的耐受性，但實現替代壓力傳感技術的小型化，仍然面臨著重大的技術障礙。上述種種因素，都極大地限制了適用于智能水表計量任務的傳感器的可選范圍。

圖2: Triphibian與傳統MEMS器件的對比

邁來芯（Melexis）推出的Triphibian技術，成功攻克了傳統MEMS傳感器存在的諸多缺陷（如圖2所示）。該傳感器創新性地采用了懸浮懸臂設計，并在懸臂尖端集成了薄膜。基于這一獨特設計，該傳感器能夠在氣體和液體介質中，穩定且可靠地測量2至70bar范圍內的壓強。尤為突出的是，它還具備抵抗凍結介質的能力，這在MEMS壓力傳感器領域堪稱一項開創性的突破（如圖3所示）。

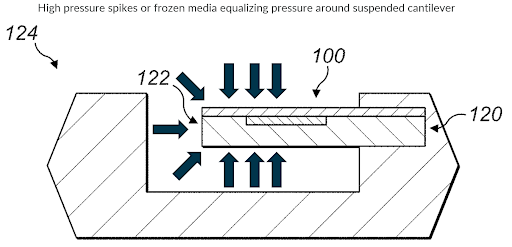

圖3: 邁來芯Triphibian的獨特懸浮懸臂設計

懸浮懸臂設計可確保傳感元件周圍的壓力分布均勻，有效緩解壓力峰值和爆破壓力的影響。因此，與背面暴露式技術相比，Triphibian技術具備更強的固有穩定性。

背面暴露式技術易受玻璃基座和引線鍵合面之間壓力差的影響，而Triphibian技術則不存在這一問題。該設計能夠最大限度地減少局部應力，提升傳感器的耐用性，使傳感器無需額外阻尼措施，便可承受高達2000bar/msec的瞬態壓力峰值以及高達210bar的靜態爆破壓力。此外，該傳感器的響應時間極短，僅為0.4毫秒，能夠在工況快速變化的環境中實現實時監測。

Triphibian技術優勢

為進一步提升傳感器性能，Triphibian傳感器在出廠時已完成校準，在其整個使用壽命內都能保持±0.5%的一致精度。這有助于在整個運行生命周期內，提升對精度要求嚴格的控制系統的性能。出廠校準還省去了外部校準的需求，方便了水表的組裝工作。

該傳感器內置了保護功能，可防止過電壓（+40V）和反向電壓（- 40V）的損害，從而確保了傳感器在電氣和環境適應性方面的穩定性。其工作溫度范圍為 - 40°C至150°C，能夠在惡劣環境條件下可靠運行，保證已部署的水表持續正常工作。

Triphibian傳感器易于集成到新系統或現有系統中。它們采用緊湊的SOIC16封裝，將模擬前端、16位數字信號處理器（DSP）、電壓調節器和輸出驅動器集成到一個系統級封裝解決方案中（如圖4所示）。

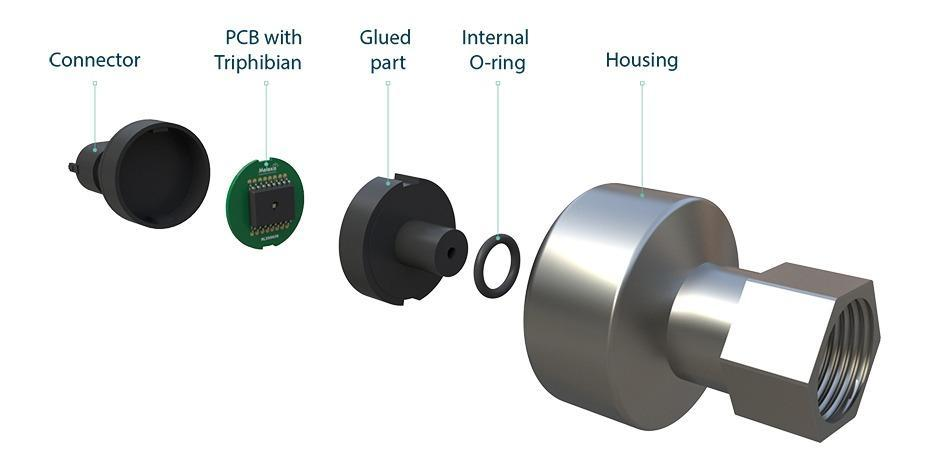

圖4registered:傳感器由邁來芯出廠校準

這一設計極大地縮減了傳感器的整體占用空間，使PCB的布局更為簡潔。同時，它還省去了大規模組裝后進行校準的環節（如圖4所示），進而助力工程師簡化水表的設計流程。

采用Triphibian技術的智能水表計量解決方案

“邁來芯（Melexis）推出的Triphibian傳感器技術，為致力于開發智能水表計量應用的工程師們提供了堪稱完美的解決方案。這項技術將高精度、高耐用性以及創新設計完美融合，能夠充分滿足智能水表計量應用所提出的嚴苛要求（如圖5所示）?！?/p>

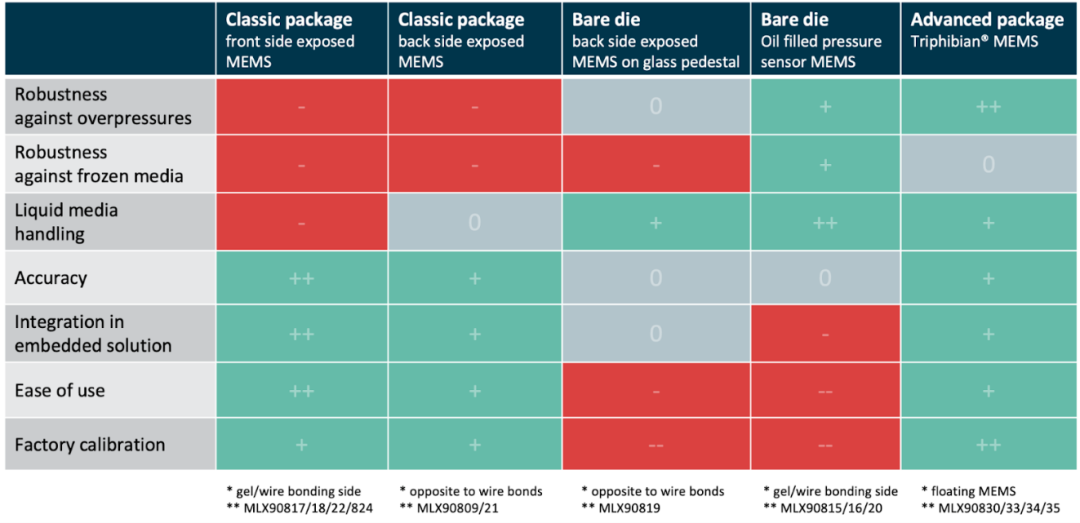

圖5:邁來芯壓力傳感技術對比

Triphibian傳感器能夠提供高分辨率的壓力測量數據，為水量測量的精準性提供了堅實保障，進而有力推動水資源的有效管理。該傳感器無論在氣體還是液體介質應用中，均展現出卓越的高精度與高可靠性。它能夠敏銳檢測到水流中的細微差異，而這些差異很可能預示著漏水或其他系統低效問題，這些問題在常規情況下往往難以被察覺。傳感器具備的高響應性，使其能夠即時識別異常狀況，便于及時開展維護工作，從而將水資源流失控制在最小范圍內。

其獨特的懸臂式設計，為該技術賦予了超凡的耐用性和可靠性，這在器件可能暴露于極端溫度環境（如冰凍條件）時顯得尤為關鍵。對于水表而言，這種可靠性至關重要，因?yàn)樗硗ǔＰ枰掷m(xù)運行數十年而無需維修。

智能水表可集成該傳感器經溫度補償?shù)哪M、SENT或LIN輸出（具體輸出類型依型號而定）的實時數據。這使得中央監控系統能夠?qū)χ悄芩W(wǎng)進行智能化監管，并及時采取糾正措施。該傳感器緊湊的一體化設計，極大地方便了其安裝到緊湊型改造水表和新型水表中，從而拓寬了其應用范圍，無論是家庭供水系統還是大型市政供水系統，均可適用。

本質上，Triphibian傳感器能夠在不增加系統復雜程度或成本的前提下，提升水表的準確性、耐用性和效率，助力工程師為水資源管理樹立全新的標準。

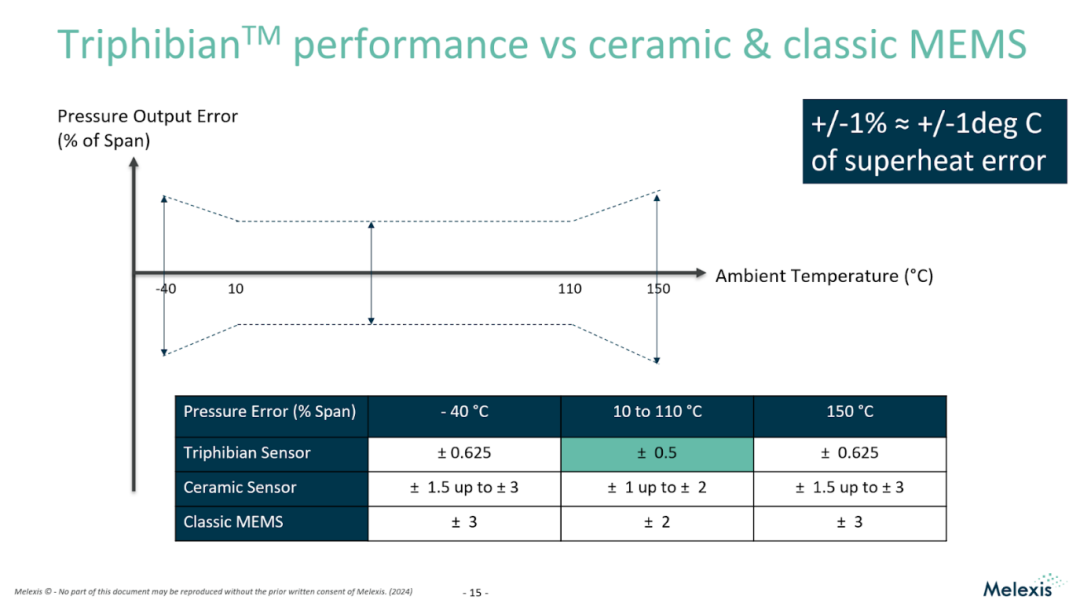

Triphibian技術優勢

結論

當下，全球正同時承受著氣候變化與資源稀缺的雙重重壓，在此背景下，高效且精準的水計量需求變得比以往任何時候都更為緊迫。Triphibian傳感器憑借其創新設計與卓越的性能表現，有望在應對這些挑戰的過程中發揮舉足輕重的作用。

Triphibian技術成功突破了傳統MEMS傳感器的固有局限，能夠在氣體和液體介質中實現可靠測量，進而有力推動了更智能的水計量系統的研發與應用。這些系統具備強大的適應性，能夠經受住不同環境條件下長期使用的嚴峻考驗。將此類傳感器集成到水管理系統中，不僅對于保護這一至關重要的資源意義重大，而且完全契合全球可持續發展目標以及相關監管要求。

在我們大步邁向以數據智能利用作為自然資源管理核心要素的未來征程中，邁來芯（Melexis）的Triphibian傳感器為智能水計量領域樹立了全新的標桿。它們能夠提供更為精準、可靠的實時數據，這將助力自來水公司和消費者在未來數代人的時間里，更加高效地管理這一不可或缺的重要資源。
