在現代電子電路設計中，鎖存器作為一種基本數字邏輯部件，廣泛應用于數據存儲、地址鎖存與總線驅動等場景。長晶半導體推出的多款8位口型鎖存器，在性能、溫度適應性與封裝形式上均表現出色，并可完美替代德州儀器（TI）與安世半導體（Nexperia）的同類型產品。長晶代理商南山電子在本文將介紹這幾款器件的型號、特性及其對應替代關系。

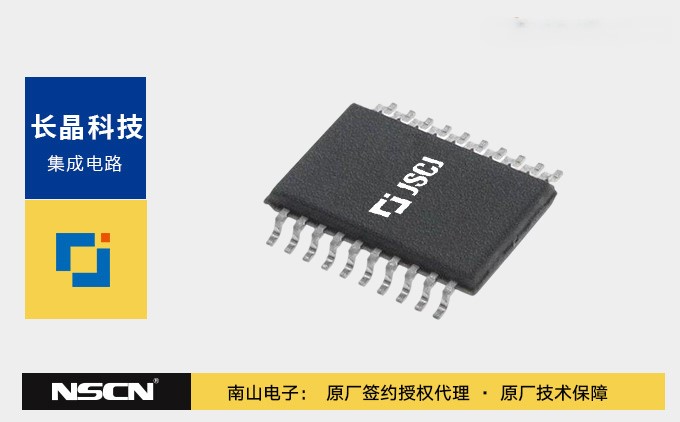

長晶半導體提供的CJ74HC573與CJ74HCT573系列為8位口型鎖存器，具備三態輸出功能，適用于總線導向的應用場合。其主要特點包括：

- 8位并行數據輸入/輸出

- 三態輸出控制，便于總線連接

- 寬工作溫度范圍（-40℃ ~ +125℃）

- 封裝形式多樣，支持SOP20與TSSOP20

- 與TI、Nexperia產品引腳兼容，可直接替換

- CJ74HC系列工作電壓范圍寬，兼容CMOS電平；

- CJ74HCT系列則專門優化用于TTL電平與CMOS系統之間的接口。

型號與對應關系一覽

| 長晶型號 | 產品描述 | 傳輸延遲 Tpd(ns) | 工作溫度(℃) | 封裝 | TI對應料號 | 安世對應料號 |

|---------------------|------------------|------------------|-------------|-----------|-------------|-------------|

| CJ74HC573AGN | 8位口型鎖存器 | 17, 30 | -40 ~ 125 | SOP20 | SN74HC573 | 74HC573 |

| CJ74HC573BGN | 8位口型鎖存器 | 17, 30 | -40 ~ 125 | TSSOP20 | SN74HC573 | 74HC573 |

| CJ74HCT573AGN | 8位口型鎖存器 | 20, 35 | -40 ~ 125 | SOP20 | SN74HCT573 | 74HCT573 |

| CJ74HCT573BGN | 8位口型鎖存器 | 20, 35 | -40 ~ 125 | TSSOP20 | SN74HCT573 | 74HCT573 |

關鍵特性說明

- 高速性能

CJ74HC系列典型傳輸延遲為17ns，CJ74HCT系列為20ns，滿足多數高速數字系統的時序要求。

- 寬溫工作范圍

所有型號均支持-40℃至125℃的工業級溫度范圍，適用于嚴苛環境下的工業控制、汽車電子及戶外設備。

- 多樣化封裝

提供SOP20與TSSOP20兩種封裝形式，適應不同電路板空間與散熱需求。

替代優勢

- 引腳兼容：長晶鎖存器與TI、安世對應型號在引腳定義與功能上完全一致，可直接替換，無需修改PCB布局。

- 成本優化：在保持同等性能與可靠性的前提下，長晶產品通常具備更優的價格競爭力。

- 供貨穩定：作為國內重要的半導體供應商，長晶有助于緩解供應鏈風險，保障生產連續性。

典型應用場景

- 微處理器系統的地址/數據鎖存

- 并行總線驅動與緩沖

- 工業PLC、數控設備

- 通信模塊與網絡設備

長晶半導體的CJ74HC573與CJ74HCT573系列口型鎖存器，不僅具備優秀的電氣性能與環境適應性，更實現了與TI、安世等國際品牌產品的直接替代，為國內電子企業提供了可靠、高性?xún)r(jià)比的元器件選擇。在設計選型與物料替代過程中，可放心采用長晶對應型號，以實現系統優化與成本控制的雙重目標。
