在表面形貌的精密測量中，確保不同儀器與實驗室間測量結果的一致性與可信度，始終是一項關鍵挑戰。為應對該挑戰，本文檔系統闡述了NIST所采用的校準流程、測量條件及完整的不確定度評估方法，為表面粗糙度與臺階高度的精確計量提供了技術依據與權威支撐。Flexfilm探針式臺階儀可以實現表面微觀特征的精準表征與關鍵參數的定量測量，精確測定樣品的表面臺階高度與膜厚，為材料質量把控和生產效率提升提供數據支撐。

在具體測量實踐中，美國國家標準與技術研究院（NIST）采用計算機化觸針式輪廓儀對表面粗糙度及臺階高度參數進行量化。針對粗糙度高度參數，儀器通過標準校準球進行垂直標定；針對粗糙度間距參數，則借助經干涉儀校準的標準參考物質，對輪廓儀的驅動軸編碼器進行水平校準。所有校準基準與被測樣品的輪廓數據均實時采集并存儲于計算機中，以供后續分析與參數計算。

1

測量原理與方法

flexfilm

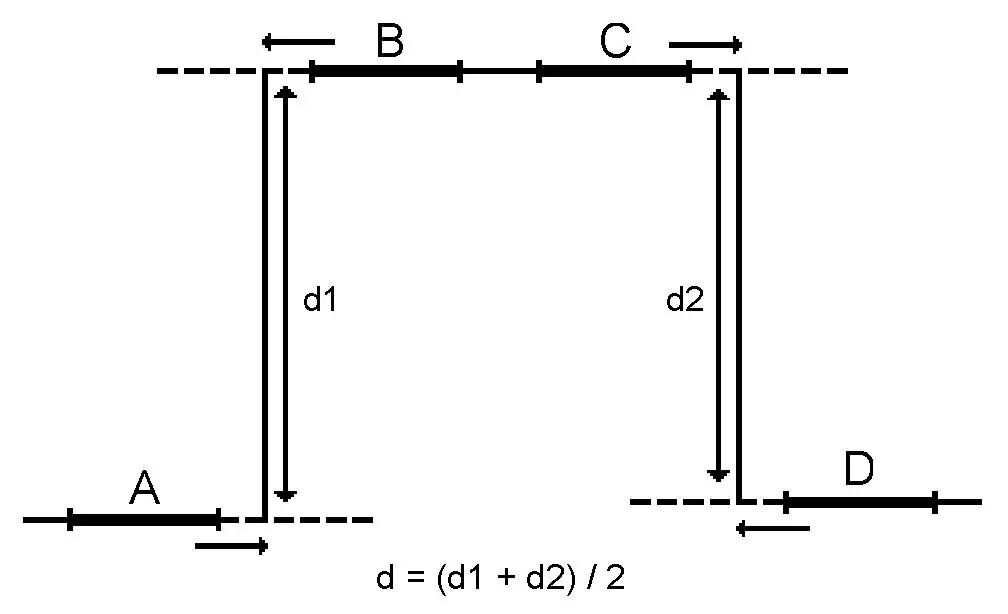

用于臺階高度測量的NIST算法

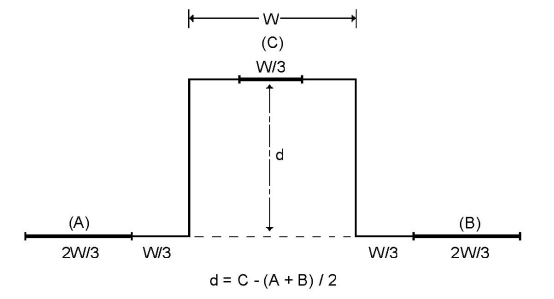

ISO算法

NIST使用計算機化的觸針式輪廓儀進行表面粗糙度和臺階高度的精確測量。

粗糙度測量：

高度參數（如Ra, Rq）：使用一個標準校準球?qū)x器進行垂直標定。

間距參數（如RSm）：使用經干涉儀校準的標準參考物質（SRM）來檢驗儀器驅動軸編碼器的水平標定。

臺階高度測量：

使用經校準的臺階或標準球進行標定。根據臺階類型采用不同算法計算高度：

NIST算法：在臺階兩側分別擬合直線并外推至邊緣，得到兩個高度值（d1, d2），再取其平均值。

ISO算法：也可按ISO標準規定的算法進行計算。

2

核心測量條件

flexfilm

采樣間隔：0.125 μm

評估長度：4 mm

濾波器：

長波截止波長（λc）：0.8 mm

短波截止波長（λs）：2.5 μm

符合ASME B46.1-2009標準的相位校正高斯濾波器

觸針半徑：1.52 μm ± 0.15 μm（k=2），并會通過針尖校正來估算真實的機械表面輪廓。

3

測量不確定度

flexfilm

所有測量結果的擴展不確定度（U），均為合成標準不確定度（u_c）乘以包含因子（k=2）。

合成標準不確定度 u_c由兩部分構成：

測量系統標準不確定度 u(I)：源于儀器、校準master和算法本身。

測量統計變異 s：主要源于被測樣品本身的不均勻性，也包含儀器的隨機波動。

4

各參數的系統不確定度 u(I) 來源

粗糙度高度參數（Ra, Rq, Rz, Rt, Rp, Rv）：

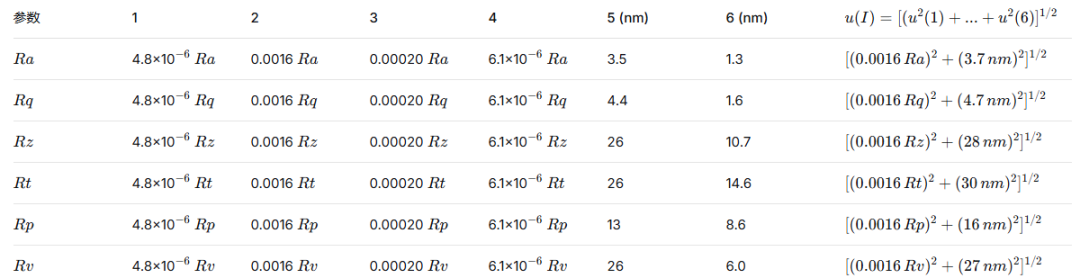

NIST粗糙度高度參數測量的不確定度預算

校準球的幾何不均勻性與表面光潔度。

儀器本身的變異（噪聲、基準面形貌、數字化過程、軟件舍入）。

儀器傳感器的非線性。

校準球半徑的不確定度。

水平分辨率（短波濾波與針尖半徑效應）。

垂直分辨率（儀器噪聲）。

粗糙度間距參數（RSm）：

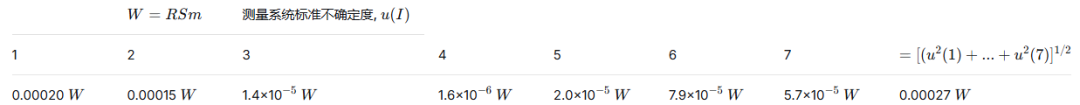

NIST波長（間距）測量的不確定度預算

主要與編碼器校準、溫度影響、對準誤差、阿貝誤差、非線性及日間變化等7個來源有關。

臺階高度參數：

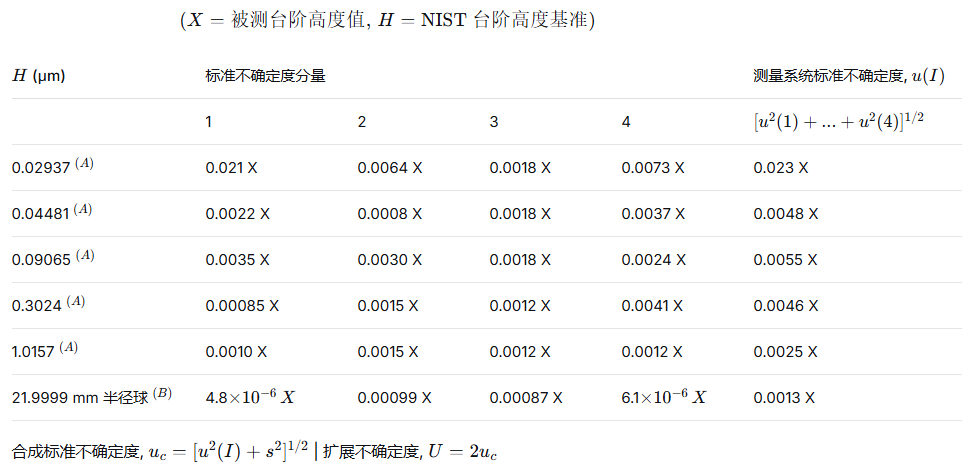

NIST臺階高度測量的不確定度預算

其不確定度來源與粗糙度測量類似，但排除了水平與垂直分辨率（分量5和6）的直接影響，因?yàn)樗鼈儾辉斐上到y(tǒng)性偏移。不確定度大小與臺階高度（X）及所用校準master（H或球半徑）有關。

5

注意事項

flexfilm

NIST報告的測量不確定度僅針對客戶樣品在 NIST 的校準過程估算值?？蛻粼谑褂迷摌悠罚ㄈ鐚⑿?zhǔn)值傳遞至其他設備）時產生的額外不確定度，需由客戶結合自身測量系統的所有影響量進行評估，包括校準標準件、核查標準件、測量?jī)x器、環境條件、操作人員及其他相關因素。

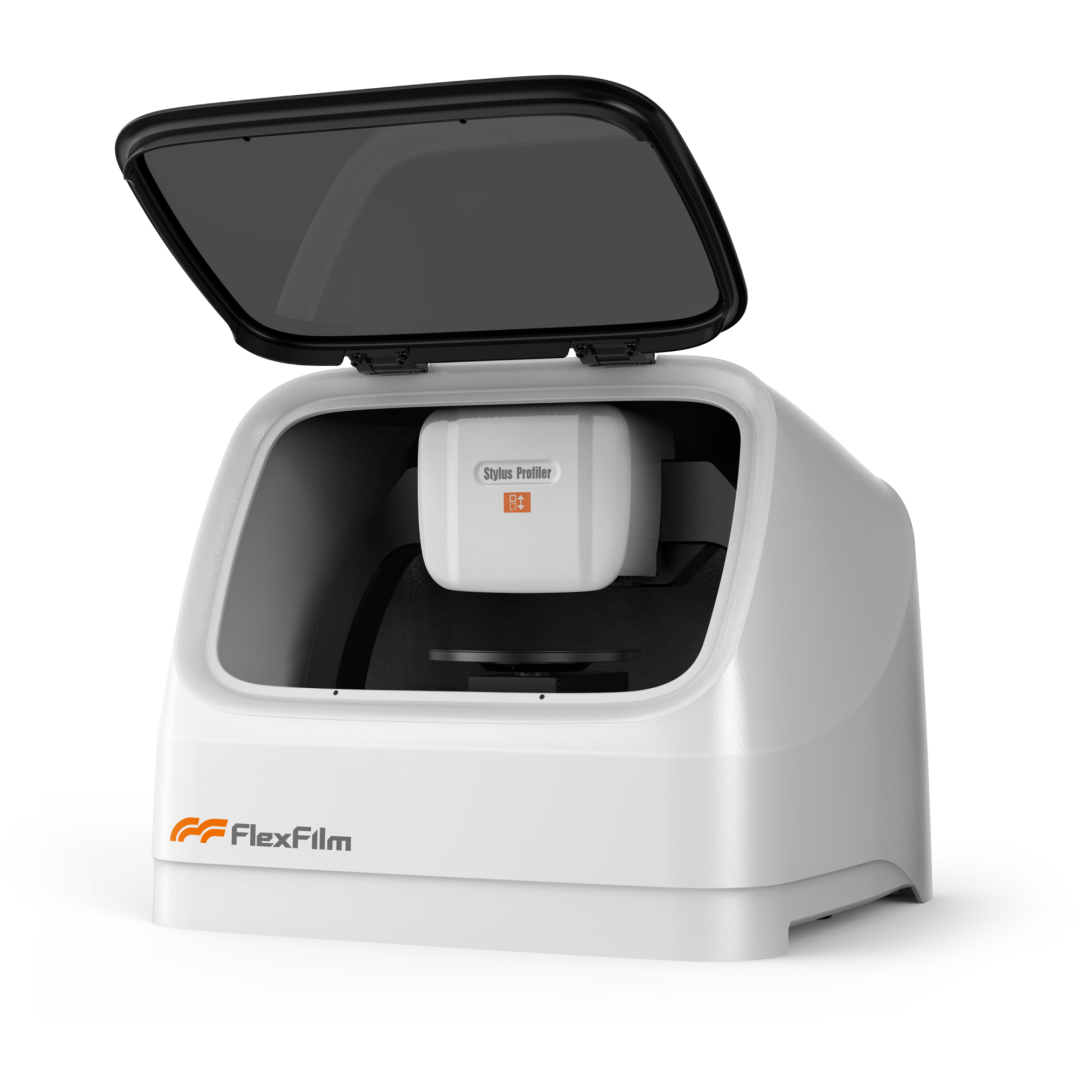

Flexfilm探針式臺階儀

flexfilm

在半導體、光伏、LED、MEMS器件、材料等領域，表面臺階高度、膜厚的準確測量具有十分重要的價值，尤其是臺階高度是一個重要的參數，對各種薄膜臺階參數的精確、快速測定和控制，是保證材料質量、提高生產效率的重要手段。

• 配備500W像素高分辨率彩色攝像機
• 亞埃級分辨率，臺階高度重復性1nm
• 360°旋轉θ平臺結合Z軸升降平臺
• 超微力恒力傳感器保證無接觸損傷精準測量

費曼儀器作為國內領先的薄膜厚度測量技術解決方案提供商，Flexfilm探針式臺階儀可以對薄膜表面臺階高度、膜厚進行準確測量，保證材料質量、提高生產效率。

原文參考：《NIST SURFACE ROUGHNESS AND STEP HEIGHT CALIBRATIONS, Measurement Conditions and Sources of Uncertainty》
