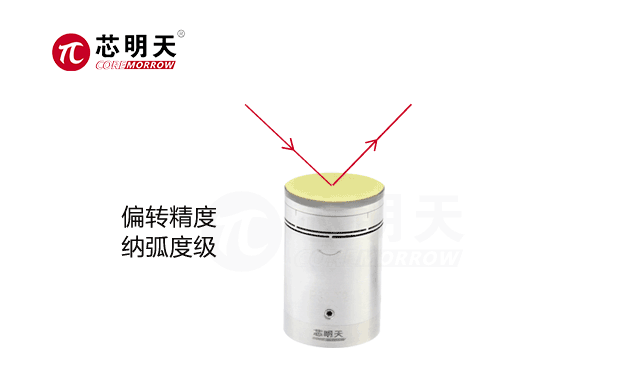

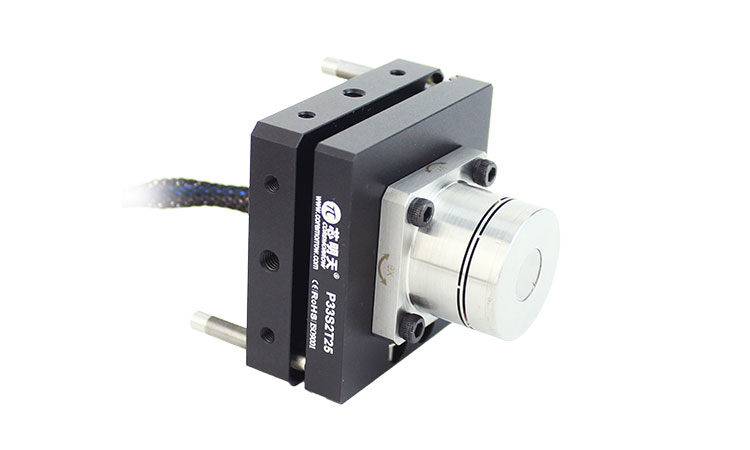

在精密光學實驗與工業應用中，光束的穩定性是確保系統性能的關鍵因素。然而，環境的振動、系統的熱漂移以及其他不可控的機械擾動，常常導致光路發生偏移，影響成像質量、加工精度或測量準度。傳統的解決方案可能需要復雜的多級調整機構，或難以均衡調整范圍和微調精度。P33S2T25宏微復合壓電快反鏡是壓電偏轉鏡與手調鏡架一體化組件，簡化了在進行光路補償應用時所需的調整過程。

一、P33S2T25宏微復合壓電快反鏡：粗調與精調的融合

P33S2T25的設計核心在于將兩種不同精度的調整機制集成于一個緊湊的單元內：

1.手動粗調鏡架：提供±6°每軸的偏轉范圍，用于實現光路的初始對準與靜態的大范圍偏差補償。其高剛性的機械結構為后續的精調提供了一個穩定的基礎。

2.壓電偏轉鏡：在手動調定的基礎上，提供3.5mrad每軸的偏擺范圍，具備微弧度級的分辨率與毫秒級的響應速度。這一部分負責實時、動態地補償光路的快速抖動與慢速漂移。

這種一體化設計，使用戶無需在系統中分別安裝和校準普通調整架和獨立的壓電偏轉鏡，簡化了系統集成的復雜度。

二、P33S2T25宏微復合壓電快反鏡如何實現光路補償

P33S2T25宏微復合壓電快反鏡通過將宏觀的手動調整與微觀的壓電驅動相結合，為動態光路補償提供了一個高效、緊湊的快捷平臺。它特別適合于那些既需要初始靈活對準，又需對動態擾動進行高精度實時抑制的應用場合，為提升光學系統的抗干擾能力和長期穩定性提供了一種實用的工程解決方案。

1.靜態預調與長期漂移補償：

在系統啟動或環境溫度變化導致光路發生緩慢漂移時，可利用手動粗調機構進行再次對準，主動補償較大的靜態偏差，確保光束處于有效工作區間內。

2.動態實時振動補償：

當系統受到外部振動或其他因素干擾時，通過驅動壓電偏轉鏡帶動鏡片發生精確的角度偏轉，從而在光束傳播路徑上對其進行反向補償。

三、P33S2T25宏微復合壓電快反鏡的核心應用方向

P33S2T25宏微復合壓電快反鏡的高諧振頻率使其能夠有效補償從數百Hz到上千Hz的振動干擾，并且具有較快的響應速度，可在短時間內完成多次調整，微弧度的分辨率同時確保了最終的光束指向具有高精度。另外，一體化的結構減少了操控環節中的機械間隙和非線性因素，有利于提升閉環系統的控制精度。

基于P33S2T25所具備的靜態對準與動態快速偏轉雙重能力，它在多個需要精密光束控制的領域均有應用潛力：

1.激光通信：補償由于平臺振動和其他因素引起的光束指向偏移，維持穩定的通信鏈路。

2.干涉測量系統：用于穩定激光干涉儀的光路，補償由環境擾動引起的角度漂移，保證干涉條紋的穩定。

3.激光直寫：在長時間加工過程中，補償光路的緩慢漂移，確保加工圖案的定位精度和特征尺寸的一致性。

4.模塊化集成：通過增加孔位，可作為功能模塊集成于籠式結構中，保證光路共軸性，并且快速、穩定補償多光路系統，顯著提升了高精度光學系統搭建的效率和結構剛性。

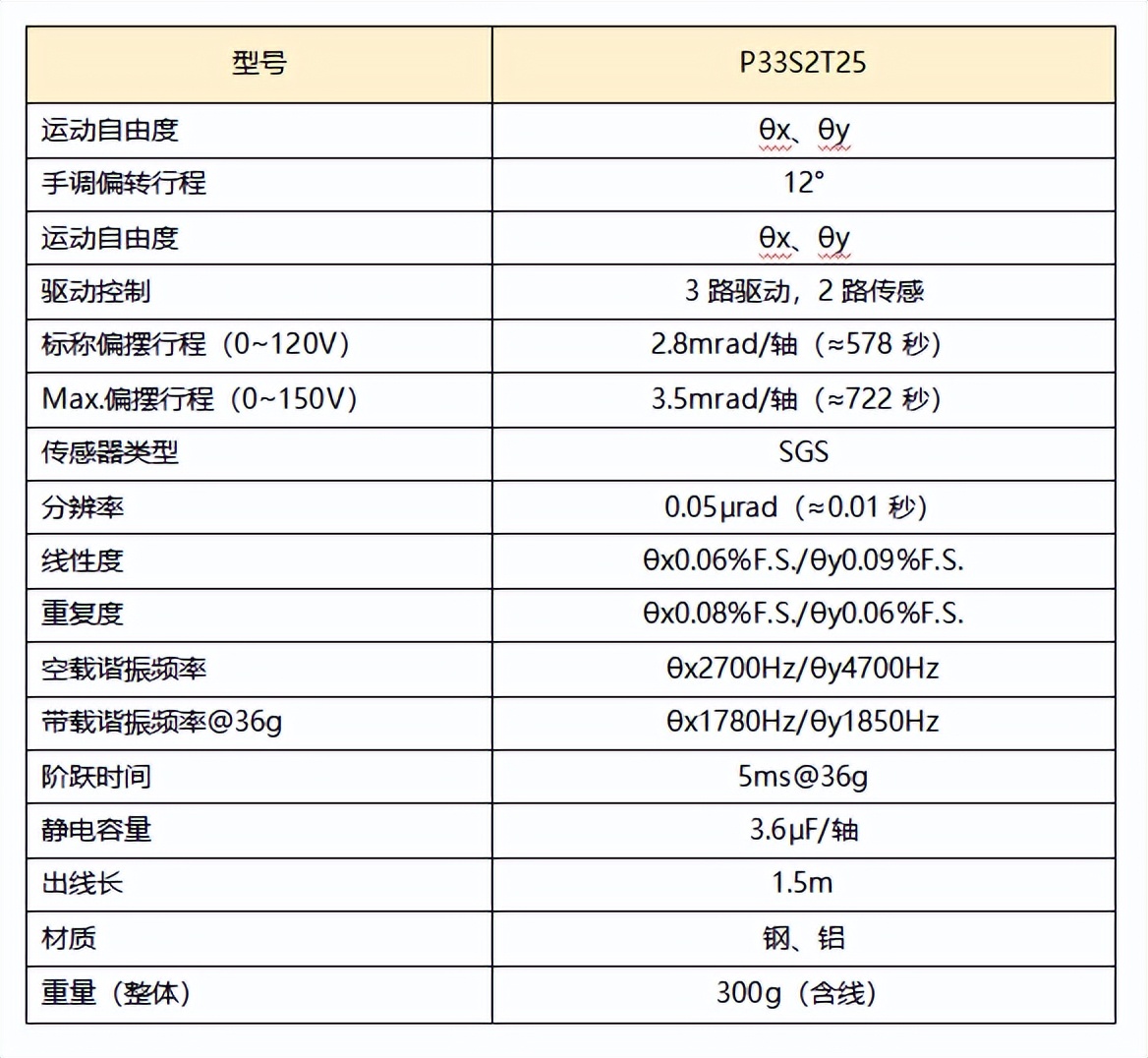

技術參數

推薦控制器

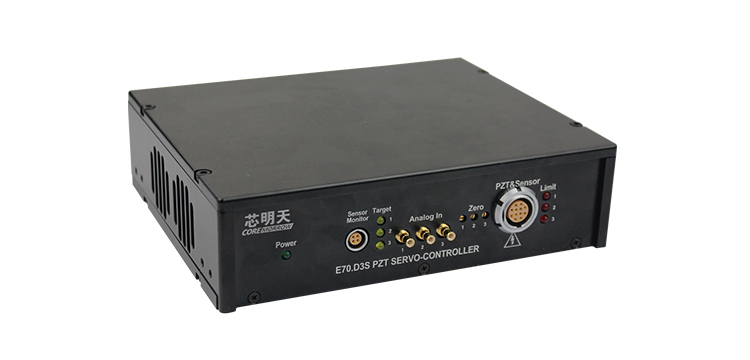

E70.D3S-H多通道壓電控制器是一款小體積、大功率、低功耗、高帶寬、低紋波噪聲的3通道壓電控制器。該控制器采用DC24V供電、集成數字與模擬控制功能、開/閉環可選、RS-232/RS-422/USB通訊可選、集成式PZT&Sensor迷你接口便于連接，外部可設定控制功能，操作簡單便捷。
