BGA（Ball Grid Array，球柵陣列封裝）芯片植球是電子元器件焊接領域中的一項重要技術。其原理是將微小的焊錫球精確放置在芯片焊盤上的過程，這些焊錫球在后續的焊接過程中起到電氣連接的作用。然而，BGA芯片植球過程復雜且對精度要求極高，需要專業的設備和技術支持。下面本文將詳細介紹BGA芯片植球的幾種常見方法，包括手工植球、自動植球機植球和激光植球等。

一、手工植球方法

手工植球是一種傳統的BGA芯片植球方式，適用于小批量生產和實驗環境，通過人工操作完成錫球定位與固定，依賴操作者經驗與工具輔助。手工植球方法靈活多樣，常見的有錫膏+錫球法、助焊膏+錫球法及手工貼裝法三種，可以根據具體需求選擇合適的植球工具和材料。缺點是一致性差，易出現漏球、偏移，對操作者技能要求高。使用場景大多用于芯片維修（如顯卡/手機主板BGA返修）、極小批量或特殊封裝需求。

二、自動植球機植球

自動植球機通過機械化的操作，將錫球單獨并精確地放置在芯片的焊盤位置上。這種方法適用于大規模生產，能夠提高生產效率和精度，減少人工成本。

1.操作步驟

首先將BGA芯片放置在自動植球機的工作臺上，固定好位置。然后根據BGA芯片的焊盤布局和錫球規格，在自動植球機上設定好相關參數。啟動自動植球機，機器將自動將錫球放置在焊盤上。植球過程中，機器會精確控制錫球的位置和數量，確保每個焊盤都粘有錫球。最后，植球完成后，將BGA芯片取出，用熱風槍或回流焊加熱，使錫球熔化成球狀。

2.自動植球機的優點：

效率高：自動化操作大大提高了生產效率。

精度高：機器能夠精確控制錫球的位置和數量，確保植球質量。

成本低：大規模生產時能夠顯著降低人工成本。

然而，自動植球機植球方法也存在一些缺點：

設備成本高：自動植球機價格昂貴，對于小批量生產和實驗環境來說成本較高。

靈活性差：自動植球機適用于大規模生產，對于小批量生產和特殊需求的場合來說靈活性較差。

三、激光植球

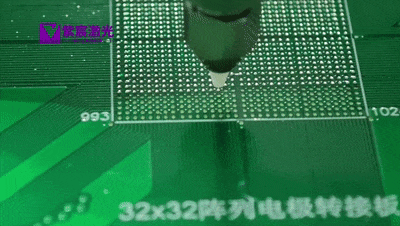

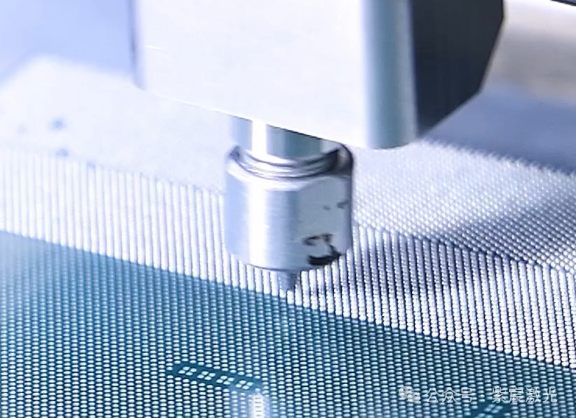

激光植球是一種先進的BGA芯片植球方法，利用激光錫球焊接機將錫球熔化并噴射到焊盤上形成球狀端子，實現微米級精度植球。

1.操作步驟

準備工作：將BGA芯片放置在激光植球機的工作臺上，固定好位置。

設定參數：根據BGA芯片的焊盤布局和錫球規格，在激光植球機上設定好相關參數。

啟動植球：啟動激光植球機，機器將利用激光設備將錫球熔化并噴射到焊盤上。激光植球過程中，機器能夠精確控制錫球的位置和數量，確保每個焊盤都粘有錫球。

后續處理：植球完成后，可能還需要進行加熱處理，使錫球更牢固地粘附在焊盤上。

2.激光植球機的優點

精度高：激光植球能夠精確控制錫球的位置和數量，確保植球質量。

非接觸：激光植球過程中無需接觸焊盤和錫球，避免了機械損傷和污染。

熱量低：激光植球過程中產生的熱量較低，對芯片和焊盤的影響較小。

然而，激光植球方法也存在一些缺點：激光植球機價格昂貴，對于小批量生產和實驗環境來說成本較高。工藝開發復雜（需優化激光參數）。

四、工藝優勢對比

結語
Closing Remarks

BGA芯片植球是一項復雜而精細的工作，需要專業的設備和技術支持。通過選擇合適的植球方法和掌握一定的技巧，可以確保植球質量和芯片性能。隨著電子技術的不斷發展和進步，BGA芯片植球技術也將不斷創新和完善，為電子設備的制造和升級提供更好的支持和保障。
