ADS5400設備是一個12位、1GSPS的模數轉換器（ADC），可同時從5伏電源和3.3伏電源作，同時提供兼容LVDS的數字輸出。 這 模擬輸入緩沖區隔離軌道和保持的內部切換，避免干擾信號源。簡單的三級流水線為時間關鍵提供極低的延遲 應用。 該設備設計用于在1 GSPS下轉換最高2 GHz的輸入頻率信號，ADS5400具有卓越的低噪聲性能和無雜亂動態范圍，覆蓋較大的輸入頻率范圍。

ADS5400采用HTQFP-100 PowerPAD?封裝。Powerpad 封裝與ADS5400適中的功耗相結合，使得無需外部散熱片即可運行。該ADS5400基于德州儀器的互補雙極工藝（BiCom3），并適用于整個工業溫度范圍（–40°C至85°C）。
*附件：ads5400.pdf

特性

• 1-GSPS采樣率
• 12位分辨率
• 2.1 GHz 輸入帶寬
• SFDR = 1.2 GHz 時 66 dBc
• 信噪比 = 57.6 dBFS，頻率為1.2 GHz
• 7個時鐘周期延遲
• 交錯友好：增益、
  相位和偏移的內部調整
• 1.5伏至2伏可選全刻度范圍
• 兼容LVDS的輸出，1或2總線選項
• 總功耗：2.15瓦
• 片上模擬緩沖
• 100針HTQFP PowerPAD封裝
  （16毫米×16毫米封裝帶引腳）
• 工業溫度范圍為-40°C至85°C

參數

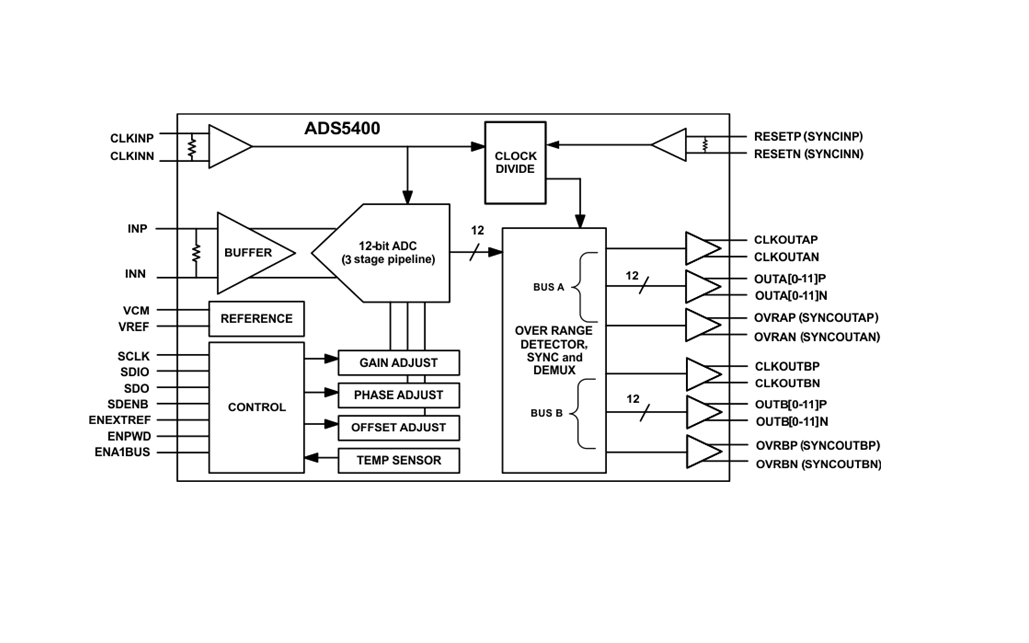

方框圖

ADS5400 是德州儀器（TI）推出的高性能高速 ADC，核心優勢為 1 GSPS 最高采樣率、2.1 GHz 超寬輸入帶寬、7 時鐘周期低延遲，支持單 / 雙 LVDS 輸出總線，集成增益 / 相位 / 偏移校準功能，是測試測量、軟件無線電、雷達等超寬帶高速信號采集場景的核心解決方案。

一、核心產品參數

1. 基礎性能指標

• 分辨率與采樣率 ：12 位分辨率（無失碼），最高 1 GSPS 采樣率，支持 100 MSPS~1 GSPS 寬范圍采樣，滿足不同速率需求。
• 動態性能 ：1.2 GHz 輸入時，SNR 達 57.6 dBFS，SFDR 達 66 dBc；125 MHz 輸入時，SINAD 達 58.5 dBFS，THD 低至 71.7 dBc，寬頻帶性能優異。
• 帶寬與精度 ：模擬輸入帶寬 2.1 GHz，支持超高頻信號直接采樣；微分非線性（DNL）±0.7 LSB，積分非線性（INL）±2 LSB，偏移誤差 ±2.5 mV，溫度漂移 0.02 mV/°C，穩定性強。
• 輸入輸出 ：可編程滿量程差分輸入范圍 1.52~2 VPP，共模電壓為 AVDD5/2（典型 2.5 V）；LVDS 輸出差分?jǐn)[幅 350 mV（典型值），支持單總線（1 GSPS）或雙總線（各 500 MSPS）模式。

2. 環境與封裝

• 工作溫度：-40°C~85°C（工業級），適配惡劣工作環境；
• 封裝形式：100 引腳 HTQFP（PZP 封裝），16mm×16mm 封裝尺寸，帶裸露熱焊盤（PowerPAD），RoHS 兼容，MSL 等級 3（260°C 回流焊 168 小時）；
• 功耗表現：雙總線模式總功耗 2.45 W，單總線模式 2.15 W，休眠模式功耗低至 13 mW，兼顧高性能與功耗平衡；
• 供電電壓：雙模擬電源（AVDD5：5 V，AVDD3：3.3 V）+ 數字電源（DVDD3：3.3 V），供電架構穩定。

二、關鍵功能特性

1. 信號調理與校準

• 三重校準功能：支持 12 位增益校準（1.52~2 VPP 范圍）、9 位偏移校準（±30 mV 范圍）、時鐘相位校準（粗調 5 位 / 2.4 ps 步進，細調 6 位 / 116 fs 步進），適配多芯片交錯采樣場景。
• 模擬輸入緩沖：內置 bipolar 晶體管緩沖器，集成 100 Ω 差分輸入電阻，隔離采樣毛刺，提升信號完整性。
• 過范圍檢測：OVR 引腳實時指示輸入信號超量程狀態，同步模式下可切換為 SYNCOUT 同步輸出，方便多設備協同。

2. 輸出與控制

• 靈活輸出配置：支持單總線（總線 A，7 時鐘周期延遲）或雙總線（總線 A/B，7.5/8.5 時鐘周期延遲）輸出，CLKOUT 時鐘可配置為 CLKIN/2 或 CLKIN/4 分頻，適配 DDR/SDR 接口。
• 數字功能：支持?jǐn)?shù)據擾碼、7 位 PRBS 測試圖案、全 1 / 全 0 翻轉圖案，便于系統調試與鏈路驗證；輸出格式可選偏移二進制或二進制補碼。
• 串行接口：3 線 / 4 線 SPI 接口，支持寄存器讀寫、溫度讀取、芯片 ID 識別，可配置電源管理、輸出模式等參數。

3. 低延遲與同步

• 超低延遲：最短 7 時鐘周期數據延遲，滿足時間敏感型應用需求；
• 同步功能：通過 RESET 引腳實現多 ADC 時鐘相位對齊，SYNC 模式下可標記特定采樣點，提升多設備同步采集精度。

三、應用與設計要點

1. 典型應用場景

• 測試測量儀器：示波器、頻譜分析儀、數據采集卡；
• 通信與雷達：超寬帶軟件無線電（UWB SDR）、信號情報、雷達信號處理；
• 工業電子：功率放大器線性化、高頻信號監測。

2. 硬件設計建議

• 外部元件 ：AVDD5/AVDD3/DVDD3 引腳就近并聯 0.1 μF 去耦電容；VCM 引腳外接 0.1 μF 電容濾波，確保共模電壓穩定。
• 信號布線：模擬輸入（AINP/AINN）與時鐘輸入（CLKINP/CLKINN）采用差分對稱布線，遠離數字輸出線；時鐘路徑建議 AC 耦合，降低共模噪聲干擾。
• 輸入驅動：推薦差分驅動方案（如 RF 變壓器或高速差分放大器），1 GHz 以上輸入需優化阻抗匹配，減少信號反射。

3. 軟件與配置

• 校準配置：多 ADC 交錯采樣時，通過 SPI 配置增益、相位、偏移校準寄存器，補償器件差異，提升整體性能。
• 輸出選擇：高速場景選單總線模式（1 GSPS DDR LVDS），需降低數據速率時選雙總線模式（500 MSPS SDR），平衡速率與鏈路壓力。
• 功耗優化：非工作時段可通過 ENPWD 引腳或寄存器啟用休眠模式，降低功耗；高溫環境需確保熱焊盤良好接地，提升散熱效率。

四、產品優勢與選型適配

• 核心優勢：2.1 GHz 超寬帶寬支持超高頻信號直接采樣，無需下變頻；7 時鐘周期低延遲滿足實時處理需求；內置三重校準功能，簡化多芯片同步設計；PowerPAD 封裝提升散熱能力，無外置散熱片即可穩定工作。
• 選型建議：專為超寬帶高速采集場景設計，適合對采樣率、帶寬、延遲有嚴苛要求的應用；需配合低抖動時鐘源（外部時鐘抖動建議≤200 fs rms）、低噪聲電源使用，充分發揮其寬頻帶高動態性能優勢。
