該ADS5400是一種12位、1-GSPS的模數轉換器（ADC），可同時使用5-V和3.3V電源，同時提供兼容LVDS的數字輸出。模擬輸入緩沖器隔離了軌道和保持的內部切換，避免干擾信號源。簡單的三級流水線為時間要求極高的應用提供了極低的延遲。該ADS5400設計用于在1 GSPS下轉換最高2 GHz的輸入頻率信號，具有卓越的低噪聲性能和無雜亂動態范圍，覆蓋較寬的輸入頻率范圍。

ADS5400采用100針陶瓷非導電聯結封裝。陶瓷封裝與ADS5400適中的功耗使得無需外部散熱片即可運行。該ADS5400基于德州儀器的互補雙極工藝（BiCom3），適用于整個軍用溫度范圍（–55°C至125°C T） 箱 ).
*附件：ads5400-sp.pdf

特性

• 1-GSPS采樣率
• 12位分辨率
• 2.1 GHz 輸入帶寬
• SFDR = 1.2 GHz 時 65 dBc
• 信噪比 = 1.2 GHz 時 57 dBFS
• 7 時鐘周期延遲
• 交錯友好：內部對增益、相位和偏移進行調整
• 1.5 - 2 VPP差分輸入電壓，可編程
• 支持LVDS的輸出，1或2總線選項
• 總功耗：2.2瓦
• 片上模擬緩沖器
• 100針陶瓷非導電連接條封裝
• 軍用溫度范圍（–55°C至125°C T） 箱 )
• 按內部QML V類裝配/測試流程處理
• QML V級資格認證，編號SMD 5962-09240

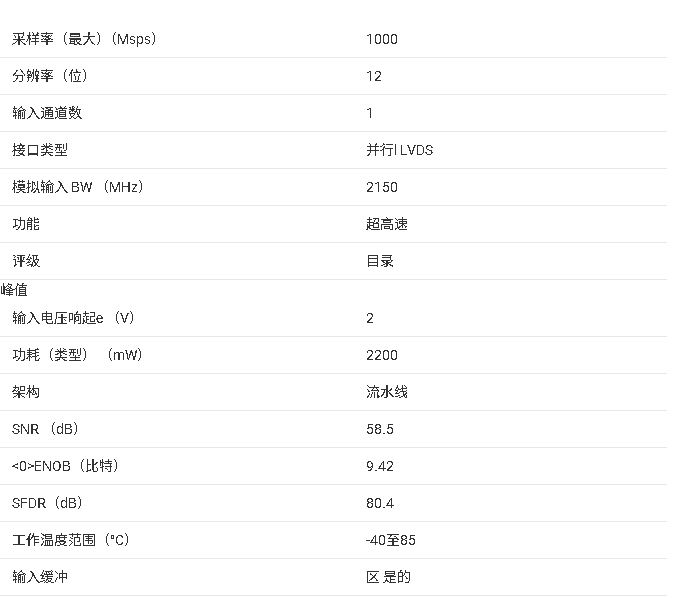

參數

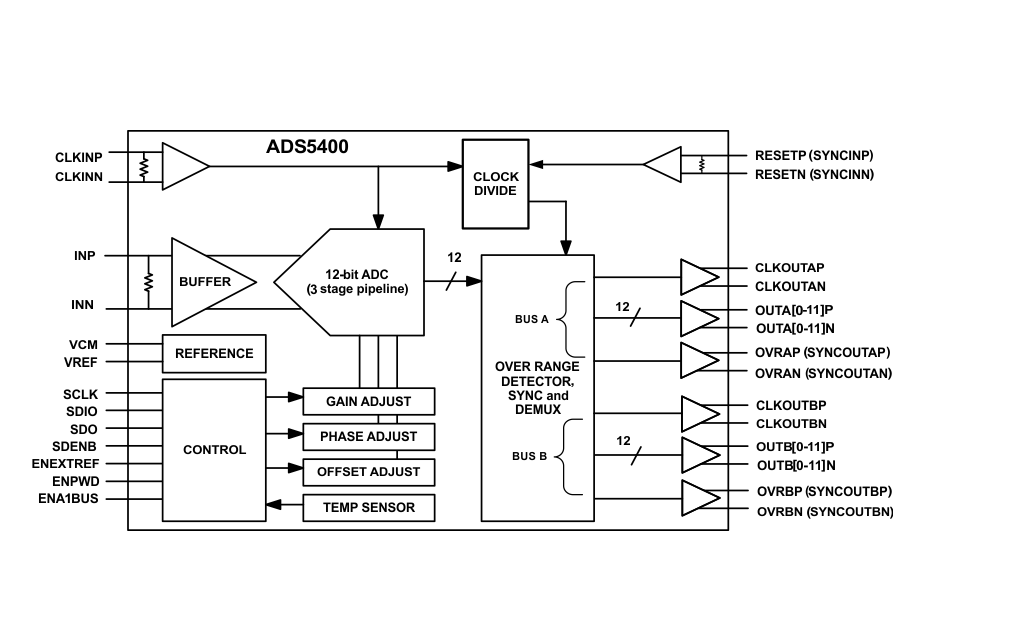

方框圖

ADS5400-SP 是德州儀器（TI）推出的高帶寬、低延遲軍用級模數轉換器，核心優勢為 1GSPS 超高采樣率與 2.1GHz 寬輸入帶寬，適配測試測量儀器、軟件無線電、雷達等對性能與可靠性要求嚴苛的場景。

一、核心產品參數

1. 基礎性能指標

• 分辨率與精度 ：12 位分辨率，無丟失碼；微分非線性（DNL）最大 ±2.5 LSB，積分非線性（INL）最大 ±4.5 LSB，偏移誤差 ±2.5 mV，增益誤差 ±5% FS。
• 采樣與帶寬 ：最高采樣率 1GSPS，模擬輸入帶寬 2.1GHz，支持 1.5~2VPP 可編程差分輸入范圍，輸入共模電壓固定為 2.5V（AVDD5/2）。
• 動態性能 ：1.2GHz 輸入時，SNR 典型值 57dBFS，SFDR 達 65dBc；雙音測試（1197.5/1202.5MHz）時 SFDR 最高 77.9dBFS，總諧波失真（THD）低至 55.7dBc。
• 延遲與功耗 ：數據延遲僅 78.5 個時鐘周期，總功耗 2.2W（雙總線模式），睡眠模式功耗低至 1350mW，喚醒時間 1.8ms。

2. 環境與封裝

• 工作溫度：軍用級范圍（-55°C 至 125°C 殼溫），符合 QML Class V 標準（SMD 5962-09240）；
• 封裝形式：100 引腳陶瓷無導電拉桿封裝（HSF/CFP），尺寸 19.05mm×19.05mm，集成熱焊盤，無需外部散熱片即可穩定工作。

二、關鍵功能特性

1. 信號處理與校準

• 內置模擬緩沖器，隔離采樣毛刺，集成 100Ω 差分輸入電阻，優化高頻信號接收；
• 支持增益（12 位分辨率）、相位（粗調 2.4ps / 步、細調 116fs / 步）與偏移（9 位分辨率）校準，適配多芯片交錯并聯場景；
• 具備過范圍檢測功能，同步模式下可切換為 SYNCOUT 信號，支持多 ADC 同步觸發。

2. 接口與輸出配置

• 輸出接口：LVDS 兼容輸出，支持單總線（全速率）或雙總線（半速率）模式，數據格式可選偏移二進制或二進制補碼；
• 控制接口：3 線 / 4 線 SPI 接口（最高 10MHz），支持寄存器讀寫、溫度讀取、芯片 ID 查詢等功能；
• 測試功能：內置偽隨機碼（PRBS）、翻轉等測試模式，支持?jǐn)?shù)據擾碼功能，便于鏈路驗證。

3. 時鐘與同步

• 時鐘輸入：支持差分（0.6~1.5VPP）或單端輸入，內置 160Ω 差分負載，建議高抖動敏感場景采用差分時鐘；
• 同步能力：通過 RESET 引腳復位時鐘相位，同步模式下可精準對齊多 ADC 輸出數據，滿足高集成度系統需求；
• 時鐘抖動：內部孔徑抖動僅 125fs rms，外部時鐘抖動建議不超過 210fs（1.2GHz 輸入時），以保證 SNR 性能。

三、應用與設計要點

1. 典型應用場景

• 軍用與航空航天：信號情報、雷達、電子戰系統；
• 工業與測試：超寬帶軟件無線電、功率放大器線性化、高速數據采集設備；
• 通信基礎設施：寬帶信號接收與處理系統。

2. 硬件設計建議

• 電源與去耦 ：需 3 路供電（AVDD5：4.755.25V，AVDD3/DVDD3：3.1353.465V），模擬電源建議搭配 LDO，所有電源引腳就近放置 0.1μF 去耦電容，模擬地與數字地單點連接。
• 輸入與時鐘設計 ：模擬輸入需差分驅動，高頻場景推薦使用 RF 變壓器實現單端 - 差分轉換；時鐘源優先選擇低抖動器件（如 TI CDCM7005），建議 AC 耦合，避免共模噪聲干擾。
• 布局規范 ：差分輸入與時鐘軌跡對稱布線，遠離數字輸出鏈路；熱焊盤需焊接至 PCB 接地平面，優化散熱；LVDS 輸出軌跡長度匹配，減少時序偏差。

3. 編程與配置

• 寄存器功能：通過 SPI 配置輸入范圍、輸出模式、校準參數等，支持片內溫度傳感器讀取（寄存器 0x08），溫度測量范圍 - 78°C 至 97°C；
• 工作模式：單總線模式（1GSPS，DDR 接口）、雙總線模式（500MSPS / 路，SDR/DDR 可選），可通過 ENA1BUS 引腳快速切換。

四、產品優勢與選型適配

• 核心優勢 ：軍用級可靠性與寬溫工作范圍，2.1GHz 帶寬覆蓋微波頻段，7 時鐘周期超低延遲，支持多芯片交錯擴展采樣率，陶瓷封裝兼具抗干擾與散熱優勢。
• 選型適配 ：專為對采樣率、帶寬、可靠性要求嚴苛的高端應用設計，若需更低功耗或商用級溫度范圍，可考慮 TI ADS5400 商用版本；若需更高分辨率，可選擇 14 位系列 ADC（如 ADS5444）。
