PCB行業的精密檢測與工藝優化

蘇州光子灣科學儀器有限公司 ? 2025-11-20 18:03 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

印刷電路板(PCB作為電子設備的核心互聯載體,其制造質量直接決定終端產品的穩定性與使用壽命。隨著5G 通信、柔性電子等技術的快速發展,PCB 產業呈現兩大關鍵趨勢:一是高密度化,線寬間距進入微米至納米級;二是材料特殊化,超薄銅箔、高頻介電材料等廣泛應用。傳統檢測手段或易損傷樣品,或難以實現三維量化分析,而光子灣科技共聚焦顯微鏡憑借高分辨率三維成像技術,可成為PCB 行業質量管控的重要工具。

線路與銅箔形貌測量

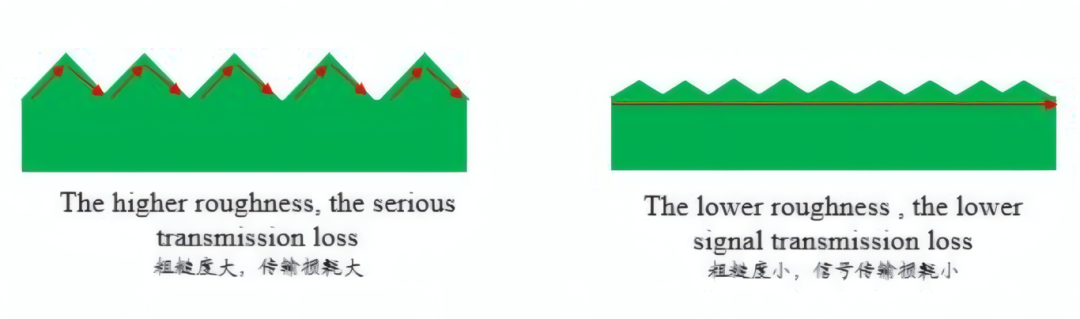

PCB表面粗糙度的影響

PCB制造中,導線寬度、厚度及側壁形貌直接影響信號的傳輸特性與最終產品的電流承載能力。共聚焦顯微鏡可以精確測量線路的底寬、頂寬、高度以及側壁角,全面評估線路成型質量。此外,它還能對銅箔的表面粗糙度進行定量分析,該參數對于信號傳輸損耗(特別是在高頻應用中)以及覆銅板的粘結強度至關重要。

阻焊層厚度與覆蓋性檢測

PCB阻焊層的涂覆質量是防止電路短路和抵抗環境侵蝕的重要保障。共聚焦顯微鏡可以利用其三維成像能力,精確測量阻焊層在不同位置(如線路表面、焊盤周?chē)┑?strong>厚度,評估其均勻性。同時,它能夠清晰地揭示阻焊層是否完全覆蓋線路、是否存在橋接、氣泡或爬錫不良等缺陷,為工藝優化提供直觀依據。


微孔與盲孔質量分析

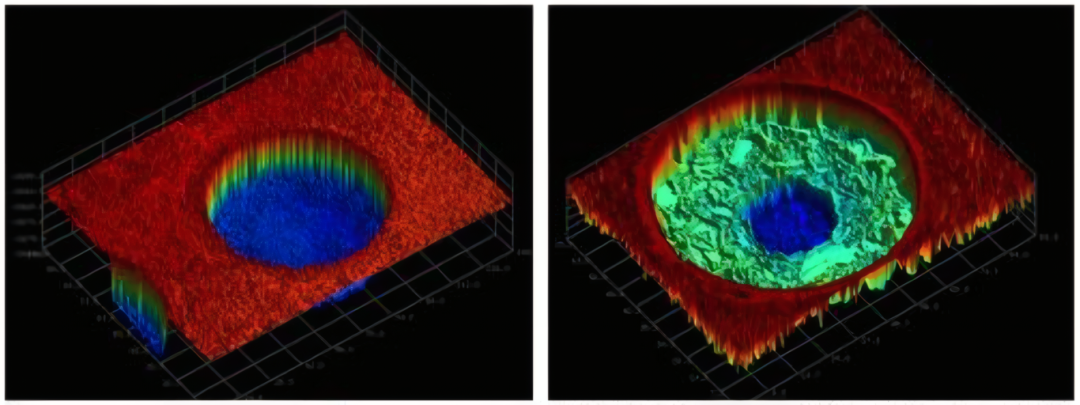

PCB微孔電鍍均勻性

PCB高密度互連板(HDI)中的微孔質量是決定層間連接可靠性的關鍵。共聚焦顯微鏡能夠?qū)ξ⒖走M(jìn)行三維重構,精確測量孔的直徑、深度、孔壁粗糙度以及孔口的銅層厚度。這對于評估電鍍均勻性、發現孔內缺陷(如空洞、裂縫)至關重要,能有效預防因孔質問題導致的互聯失效。

焊盤與表面處理評估


PCB焊盤的表面粗糙度與涂層厚度直接影響元器件焊接的良率。共聚焦顯微鏡可以非接觸式地測量焊盤上化學鎳金(ENIG)、電鍍金等涂層的厚度,并能精確表征因過度腐蝕而產生的“黑焊盤”缺陷處的微觀形貌,幫助追溯工藝問題根源。


元器件貼裝與焊點檢測

PCB組裝(SMT)環節,共聚焦顯微鏡可用于測量焊膏印刷后的三維形狀、體積以及貼裝后元件的共面性。對于已完成焊接的焊點,它能清晰地呈現焊料的潤濕角度、焊點高度和表面形貌,輔助分析虛焊、短路等焊接缺陷。


清潔度與污染物分析

PCB表面的污染物,如纖維屑、粉塵或化學殘留,可能引起電路漏電或腐蝕。共聚焦顯微鏡的高景深和高分辨率成像能夠快速定位并識別這些微小污染物,并結合能譜儀(EDS)等附件進行成分分析,從而指導清潔工藝的改進。


共聚焦顯微鏡在PCB行業應用的優勢

可無損獲取表面粗糙度、線寬線距等關鍵尺寸的精確三維數據;

高對比度成像能清晰捕捉微小劃痕、污染物等表面缺陷;

適配銅箔、阻焊層等多種材質,均能實現清晰成像與精確測量;

非接觸測量方式更可避免刮傷柔軟或精密線路,保障樣品完整。

共聚焦顯微鏡憑借其高分辨率三維成像、非接觸測量及卓越的材料適應性,為PCB行業提供了從線路形貌、阻焊層厚度、微孔質量、焊盤表面處理到焊點檢測的全流程精密解決方案。面對高密度互聯與新材料應用趨勢,共聚焦顯微技術已成為保障PCB產品質量、推動工藝優化的關鍵工具。

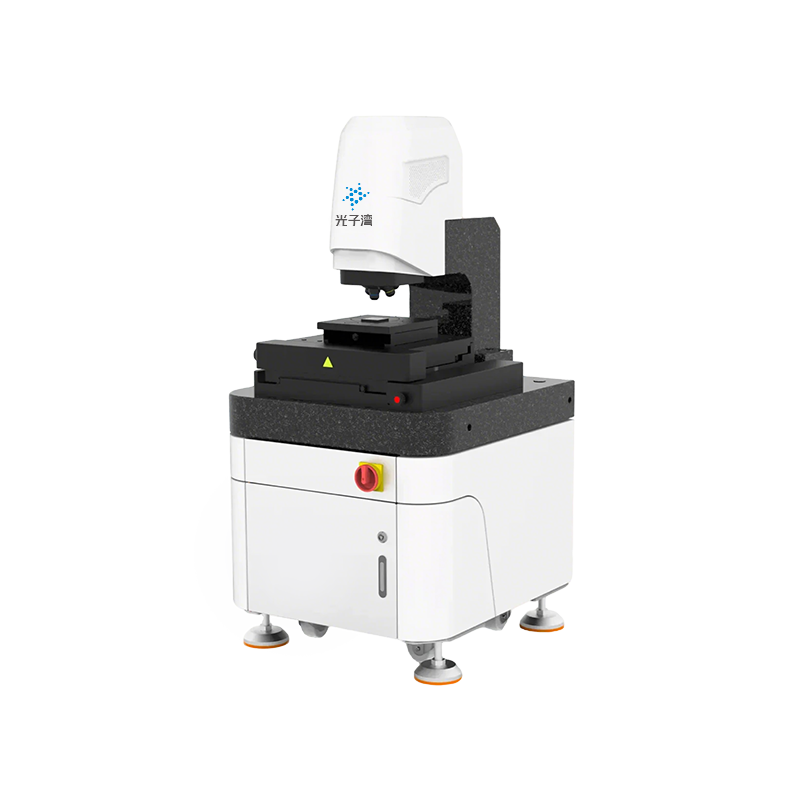

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面,可應對多樣化測量場景,能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務,提供值得信賴的高質量數據。

21bd7f64-c5f8-11f0-8ce9-92fbcf53809c.png?

超寬視野范圍,高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統,高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力,為精密測量提供表征技術支撐,助力從表面粗糙度與性能分析的精準把控,成為推動多領域技術升級的重要光學測量工具。
