濕法蝕刻工藝與顯示檢測技術的協同創新

蘇州上器試驗設備有限公司 ? 2025-08-11 14:27 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

在顯示技術飛速迭代的今天,微型LED、柔性屏、透明顯示等新型器件對制造工藝提出了前所未有的挑戰:更精密的結構、更低的損傷率、更高的量產一致性。作為研發顯示行業精密檢測設備的的企業,美能顯示憑借對先進制造工藝的深刻理解,將濕法蝕刻這一關鍵技術與我們自主研發的高精度檢測系統相結合,為行業提供從工藝開發到量產管控的完整解決方案。

濕法蝕刻工藝:高精度制造的核心技術

Millennial Display

濕法蝕刻(Wet Etching)是通過化學溶液選擇性溶解材料的一種微加工技術,其核心在于利用不同材料對化學試劑的反應差異實現精準結構控制。

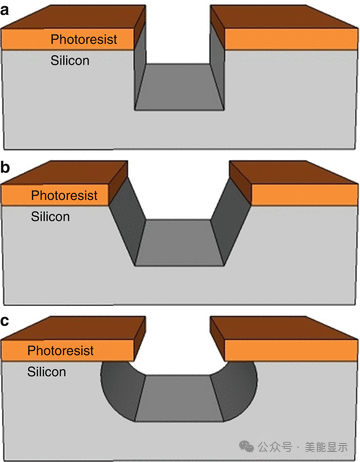

濕法蝕刻示意圖

本文以復合金屬基板(如銅-因瓦-銅,CIC)的切割為例,介紹濕法蝕刻的分步分層蝕刻策略:

分層蝕刻:針對CIC的三明治結構,依次使用銅蝕刻液(CuR-8000S)和因瓦蝕刻液(NiE-7520),通過選擇性反應逐層去除金屬,最終形成獨立芯片。

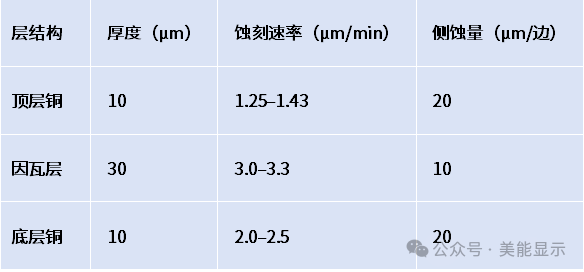

工藝參數優化:如表所示,首層銅蝕刻速率為1.25–1.43 μm/min,因瓦層為3–3.3 μm/min,末層銅蝕刻速率提升至2–2.5 μm/min。這種分步控制可避免過度蝕刻導致的側壁粗糙或層間剝離。


2無損傷優勢:相較于機械切割或激光切割,濕法蝕刻無熱應力、振動或碎屑殘留,尤其適合脆性材料(如超薄硅基板)或精密結構(如Micro LED陣列)的加工。

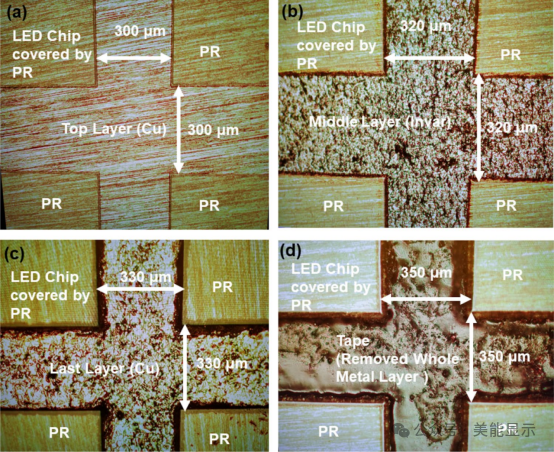

光學顯微鏡(OM)測量的切割過程中芯片圖案的通道變化圖:(a)頂層(Cu);(b)中間層(Invar);(c)底層(Cu);(d)去除整層

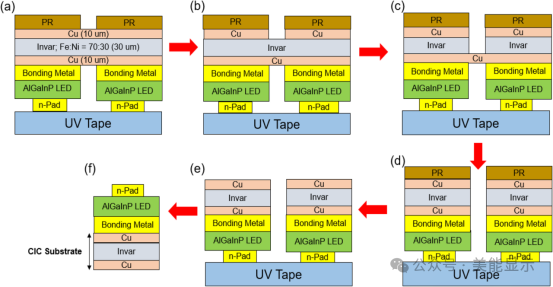

從CIC 背面切割 LED/CIC 芯片的工藝流程圖

濕法蝕刻在顯示制造中的關鍵應用

Millennial Display

微型LED與高密度顯示

微型LED(Micro LED)的制造對芯片尺寸一致性要求極高(如1140 μm × 1140 μm)。濕法蝕刻通過掩膜設計可實現批量加工,且通道寬度誤差可控制在±5 μm以內(如從300 μm擴展至350 μm)。這一精度對高分辨率顯示(如AR/VR設備)的像素排列至關重要。

柔性顯示基板加工

柔性顯示需使用超薄金屬或高分子基板(如50 μm厚CIC),傳統機械切割易導致基板變形或斷裂。濕法蝕刻通過化學溶解實現“無接觸”加工,可避免物理損傷,同時支持復雜圖形化設計(如曲邊或鏤空結構)。


  • 性能提升與成本優化

電學性能:濕法蝕刻后的AlGaInP LED芯片漏電流低至1.5×10?? A(@-5 V),正向驅動電壓從2.81 V(@350 mA)降至2.34 V,顯著降低能耗。

光學性能:輸出功率在0–700 mA電流范圍內線性增長,波長紅移現象(627.9 nm→633.13 nm)較傳統工藝減少30%,適合高色彩還原度的顯示需求。

成本效益:CIC基板的成本較傳統CuW基板降低40%,且蝕刻液可循環利用,進一步減少材料浪費。

顯示檢測技術:工藝可靠性的基石

Millennial Display

濕法蝕刻的工藝穩定性高度依賴檢測技術的全流程支持,涵蓋以下關鍵環節:

尺寸與形貌監控

光學顯微鏡(OM)與掃描電鏡(SEM):實時監測蝕刻通道的寬度變化(如從300 μm擴展至350 μm),驗證掩膜對準精度與側蝕控制。

三維輪廓儀:量化蝕刻深度與側壁角度,避免因溶液濃度波動導致的非均勻性(如首層銅蝕刻速率差異)。

電學與光學性能驗證

I-V特性測試:通過KEITFILEY 2400等多功能電表,檢測芯片的漏電流、正向電壓等參數,確保器件可靠性。

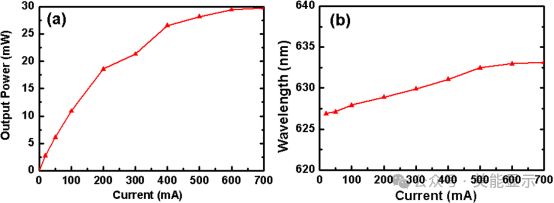

(a)輸出功率;(b)切割后 LED/CIC 芯片的波長作為電流的函數。

積分球光譜分析:測量光輸出功率、波長偏移及光效,優化蝕刻工藝對發光層的影響(如減少熱應力導致的效率衰減)。

缺陷與良率控制

自動光學檢測(AOI):識別蝕刻殘留、側蝕過度或金屬層剝離等缺陷,結合機器學習算法分類缺陷類型(如化學污染或掩膜偏移)。

良率統計:論文數據顯示,濕法蝕刻良率達99%,僅1%損失源于芯片與UV膠帶的剝離問題,可通過膠帶黏附性優化進一步改善。

濕法蝕刻工藝與顯示檢測技術的協同創新,正推動顯示行業向更高精度、更低成本邁進。從微型LED的批量加工到柔性顯示的復雜圖形化,二者缺一不可。未來,隨著智能化檢測與綠色工藝的深度融合,美能顯示將為下一代顯示器件(如透明顯示、可折疊屏)提供更強大的檢測支持。

原文出處:《Dicing of composite substrate for thin flm AlGaInP power LEDs by wet etching》
