在NVIDIA DGX Spark平臺上對NVIDIAConnectX-7 200G網卡進行配置時，會遇到“4 個邏輯端口”現象。理解背后的真相是后續所有配置的基礎。本文將從此現象入手，逐步解析其原理，并提供從基礎配置到深度性能驗證的完整流程。

1理解“4 個邏輯端口”的真相

目前，在 DGX Spark 系統上配置 ConnectX-7（CX7）網卡時，會遇到一個常見問題：DGX Spark 只有兩個物理端口，但在使用ip-br a或ibdev2netdev命令查看時， ConnectX-7 網卡顯示為四個端口：

rocep1s0f0port1==> enp1s0f0np0 (Up)   物理端口1/路徑A
rocep1s0f1port1==> enp1s0f1np1 (Up)   物理端口2/路徑A
roceP2p1s0f0port1==> enP2p1s0f0np0 (Up) 物理端口1/路徑B
roceP2p1s0f1port1==> enP2p1s0f1np1 (Up) 物理端口2/路徑B

答案在于 GB10 芯片的 PCIe 限制與 Socket Direct 模式。

簡單理解為：其無法為單個設備提供超過 x4 寬度的 PCIe 通道。因此為了實現 200 Gbps 的傳輸速率，將啟用 ConnectX-7 的 socket 直通，把兩條獨立的 x4 PCIe 鏈路聚合起來，從而共同達到 200 Gbps 的帶寬。

而 ConnectX-7 網卡在 Socket Direct 模式下，分別由 GB10 SoC 的兩條獨立 PCle x4 鏈路（我們稱之為路徑 A 和路徑 B）驅動，所以會把每一個物理接口識別成兩個 PCle 設備，進而對應兩個邏輯接口。經由每個 PCle x4 的連接，只有100 Gbps，無法滿足 200 Gbps 的傳輸需求，所以對應下圖中，在配置網絡和構建流量時，要實現完整的 200 Gbps 帶寬必須同時使用這兩條鏈路（路徑 A 和路徑 B）——即使只用一個物理接口，也需確保兩路流量都被激活。

▲ 邏輯端口示意圖

2025 麗臺（上海）信息科技有限公司

本圖片由麗臺科技制作，如果您有任何疑問或需要使用此圖片，請聯系麗臺科技（下同）

具體表現為：

路徑 A-> 訪問物理端口 1 (enp1s0f0np0)

路徑 A-> 訪問物理端口 2 (enp1s0f1np1)

路徑 B-> 訪問物理端口 1 (enP2p1s0f0np0)

路徑 B-> 訪問物理端口 2 (enP2p1s0f1np1)

這不是四個獨立的物理網口，而是兩個物理網口在操作系統層面被“鏡像”為四條 PCIe 路徑。為了充分利用硬件性能，必須正確配置并測試這四條路徑。

2網絡配置：連接兩臺 DGX Spark

下面將重點介紹連接兩臺 DGX Spark 時的手動靜態 IP 分配。

2.1 確保兩個系統上的用戶名相同

此步驟旨在確保兩臺 DGX Spark 設備使用相同的用戶名，以便后續操作（尤其是 SSH 免密登錄和分布式任務調度）能夠無縫進行。

注：用戶可根據實際情況自行配置，無需嚴格遵循以下步驟。

2.1.1 檢查當前用戶名

在兩臺機器上分別運行：

whoami

如果兩臺都已經是leadtek_dgx1，則無需操作，直接繼續后續步驟。

如果任一系統用戶名不同，請按以下步驟創建統一用戶。

2.1.2 在兩臺系統上創建 leadtek_dgx1 用戶（如不存在）

# 創建用戶并設置主目錄
sudouseradd -m leadtek_dgx1


# 將用戶加入 sudo 組
sudousermod -aGsudoleadtek_dgx1


# 設置密碼
sudopasswd leadtek_dgx1


#切換到該用戶
su - leadtek_dgx1

完成后，兩臺系統均以相同用戶名leadtek_dgx1登錄，便于后續 SSH 免密操作。

2.2 確認接口狀態

確定所有網絡端口均已連接（Up 狀態）：

leadtek_dgx1@spark-a83f:~$ ibdev2netdev
rocep1s0f0port1==> enp1s0f0np0 (Up)
rocep1s0f1port1==> enp1s0f1np1 (Up)
roceP2p1s0f0port1==> enP2p1s0f0np0 (Up)
roceP2p1s0f1port1==> enP2p1s0f1np1 (Up)

2.3 IP 地址規劃

我們?yōu)?node1 和 node2 上的四個邏輯接口分別規劃獨立的子網，用于后續網絡性能測試。

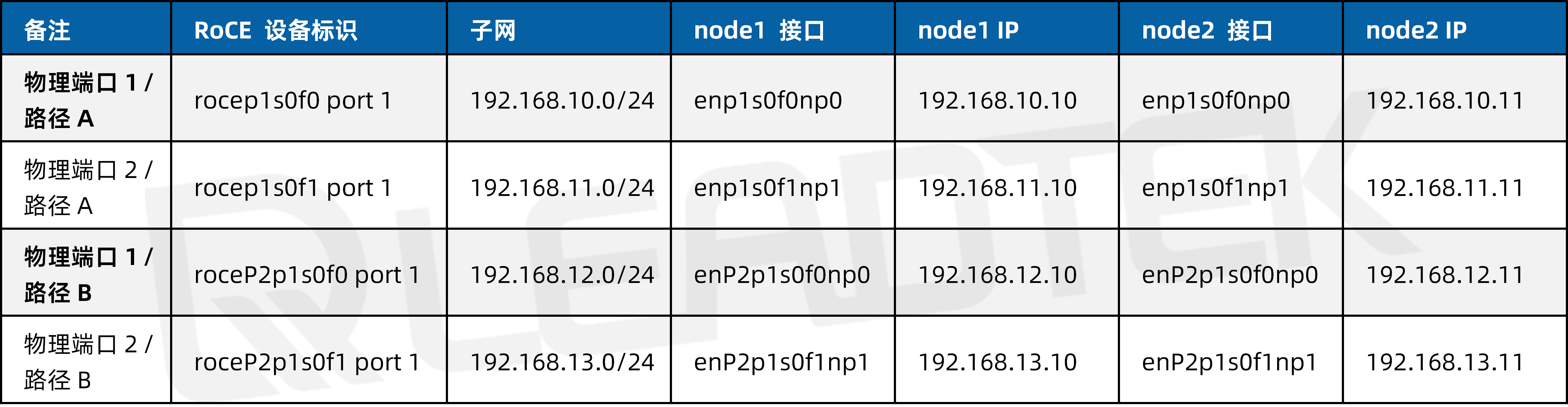

▲ IP 地址規劃

2.4 執行配置命令

在 node1 上執行：

# 物理端口1 / 路徑A (192.168.10.0/24)/enp1s0f0np0
sudoip addr add192.168.10.10/24dev enp1s0f0np0
sudoip link set enp1s0f0np0 up


# 物理端口2 / 路徑A (192.168.11.0/24)/enp1s0f1np1
sudoip addr add192.168.11.10/24dev enp1s0f1np1
sudoip link set enp1s0f1np1 up


# 物理端口1 / 路徑B (192.168.12.0/24)/enP2p1s0f0np0
sudoip addr add192.168.12.10/24dev enP2p1s0f0np0
sudoip link set enP2p1s0f0np0 up


# 物理端口2 / 路徑B (192.168.13.0/24)/enP2p1s0f1np1
sudoip addr add192.168.13.10/24dev enP2p1s0f1np1
sudoip link set enP2p1s0f1np1 up


#ip -br a
enp1s0f0np0   UP      192.168.10.10/24
enp1s0f1np1   UP      192.168.11.10/24
enP2p1s0f0np0  UP      192.168.12.10/24
enP2p1s0f1np1  UP      192.168.13.10/24

在 node2 上執行：

# 物理端口1 / 路徑A (192.168.10.0/24)/enp1s0f0np0
sudoip addr add192.168.10.11/24dev enp1s0f0np0
sudoip link set enp1s0f0np0 up


# 物理端口1 / 路徑A (192.168.11.0/24)/enp1s0f1np1
sudoip addr add192.168.11.11/24dev enp1s0f1np1
sudoip link set enp1s0f1np1 up


# 物理端口2 / 路徑B (192.168.12.0/24)/enP2p1s0f0np0
sudoip addr add192.168.12.11/24dev enP2p1s0f0np0
sudoip link set enP2p1s0f0np0 up


# 物理端口2 / 路徑B (192.168.13.0/24)/enP2p1s0f1np1
sudoip addr add192.168.13.11/24dev enP2p1s0f1np1
sudoip link set enP2p1s0f1np1 up


#ip -br a
enp1s0f0np0   UP      192.168.10.11/24
enp1s0f1np1   UP      192.168.11.11/24
enP2p1s0f0np0  UP      192.168.12.11/24
enP2p1s0f1np1  UP      192.168.13.11/24

2.5 設置無密碼 SSH 身份驗證

需要找到已啟動的 ConnectX-7 接口的 IP 地址。在兩個節點上，分別運行ip addr show enp1s0f0np0：

#ip addr show enp1s0f0np0
3: enp1s0f0np0:  mtu1500qdisc mq state UP group default qlen1000
 link/ether4c47:7d40brd ffffff:ff
 inet192.168.10.10/24scope global enp1s0f0np0
   valid_lftforever preferred_lft forever


#ip addr show enp1s0f0np0
3: enp1s0f0np0:  mtu1500qdisc mq state UP group default qlen1000
 link/ether4c47:7d8f brd ffffff:ff
 inet192.168.10.11/24scope global enp1s0f0np0
   valid_lftforever preferred_lft forever

確定 node1 和 node2 IP：

node1：192.168.10.10
node2：192.168.10.11

在兩個節點上分別運行以下命令以啟用無密碼 SSH：

ssh-copy-id -i ~/.ssh/id_rsa.pub leadtek_dgx1@192.168.10.10
ssh-copy-id -i ~/.ssh/id_rsa.pub leadtek_dgx1@192.168.10.11


ssh192.168.10.10hostname
ssh192.168.10.11hostname

3RDMA 帶寬性能測試

配置完成后，我們使用ib_write_bw工具（來自 perftest-tools 包）來驗證聚合帶寬是否能達到 200 Gbps 的物理極限。

3.1 測試一：?jiǎn)挝锢矶丝诰酆蠋挘ㄎ锢矶丝?1）

此測試的目標是驗證單個物理端口（使用其對應的兩條 PCIe 路徑）是否能跑滿 200 Gbps。

測試步驟：我們需要在兩個節點上同時啟動兩個ib_write_bw實例，一個跑在物理端口 1/ 路徑 A(192.168.10.x)，一個跑在物理端口 1/ 路徑 B（192.168.12.x）。

3.1.1 啟動物理端口 1/ 路徑 A （192.168.10.x）測試

在node2（服務端)）終端 1 中運行：

ib_write_bw-d rocep1s0f0 -p18511--bind_source_ip=192.168.10.11--report_gbits --run_infinitely -D5

在node1(客戶端) 終端 1 中運行：

ib_write_bw-d rocep1s0f0 -p18511--report_gbits --run_infinitely -D5192.168.10.11

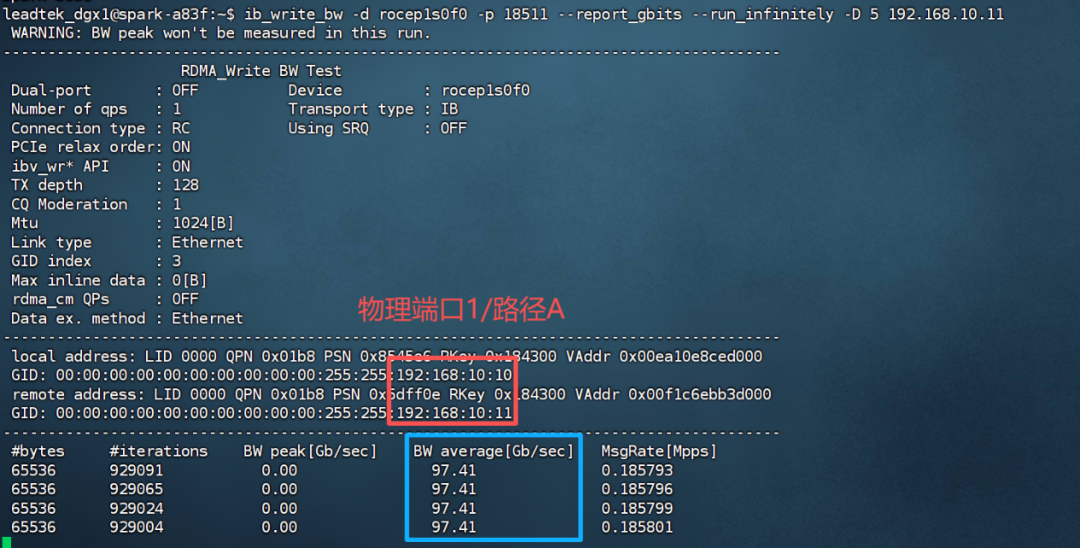

觀察到帶寬結果：約 97 Gbit/s。

▲ 測試結果截圖

2025 麗臺（上海）信息科技有限公司

本文所有測試結果均由麗臺科技實測得出，如果您有任何疑問或需要使用此測試結果，請聯系麗臺科技（下同）

3.1.2 保持物理端口 1/ 路徑 A 通信，啟動物理端口 1/ 路徑 B （192.168.12.x）測試

在node2(服務端) 終端 2 中運行：

ib_write_bw-d roceP2p1s0f0 -p18512--bind_source_ip=192.168.12.11--report_gbits --run_infinitely -D5

在node1(客戶端) 終端 2 中運行：

ib_write_bw-d roceP2p1s0f0 -p18512--report_gbits --run_infinitely -D5192.168.12.11

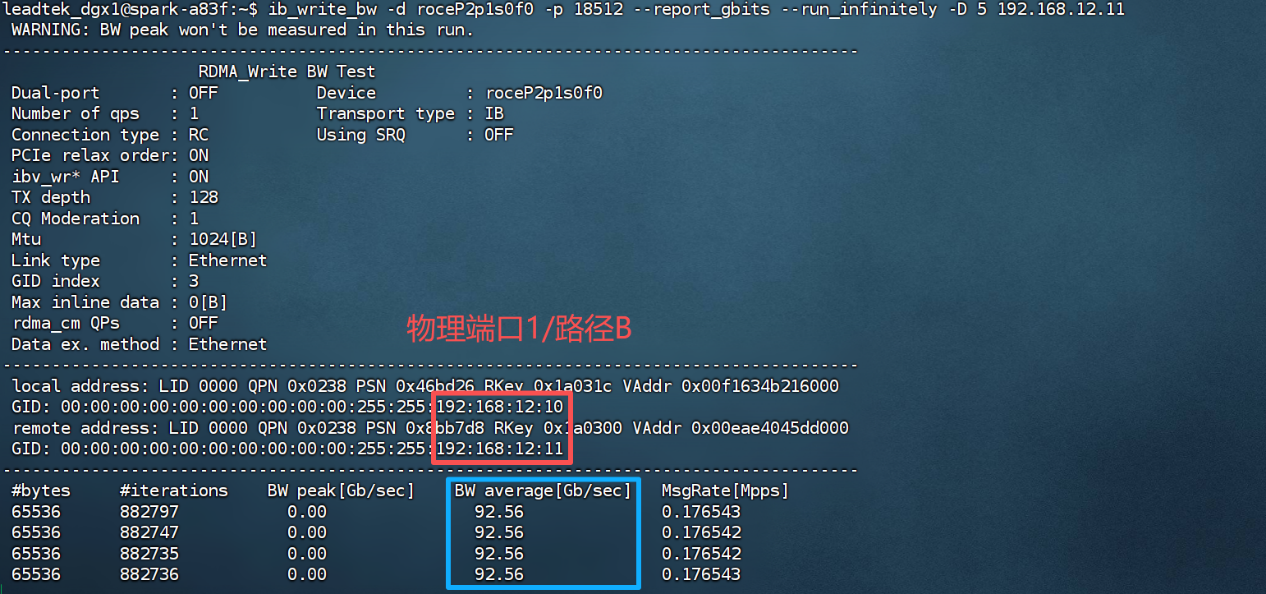

觀察到帶寬結果：約 92 Gbit/s。

▲ 測試結果截圖

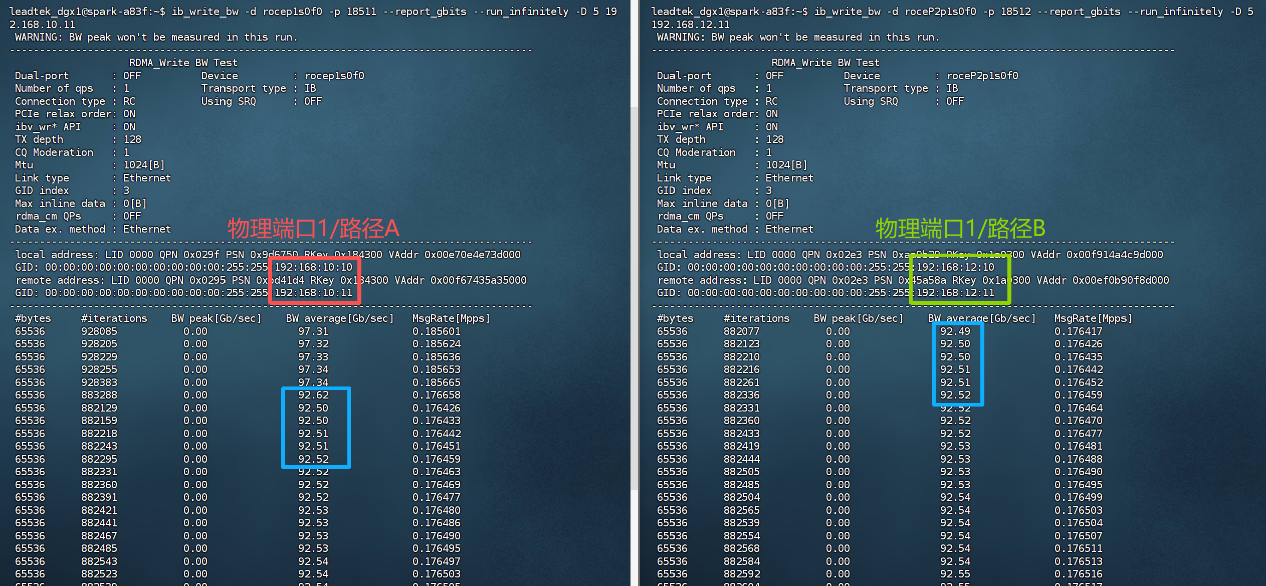

測試結果（物理端口 1）：

▲ 測試結果截圖

總帶寬= 路徑 A 平均帶寬 + 路徑 B 平均帶寬

總帶寬≈ 92.5 + 92.5 =185 Gbit/s

結論：測試結果驗證了單個物理端口可以通過聚合其背后的兩條 PCIe 路徑，提供接近 200 Gbit/s 的理論帶寬。

3.2 測試二：雙物理端口帶寬

此測試的目標是驗證當兩個物理端口（即所有四條 PCIe 路徑）同時工作時，網卡的總吞吐能力。

測試步驟：保持 3.1 中的兩個測試（物理端口 1 的 A、B 兩條路徑）持續運行，在兩個節點上額外再啟動兩個ib_write_bw實例，分別對應物理端口 2 的兩條路徑。

3.2.1 啟動物理端口 2/ 路徑 A（192.168.11.x）

在node2（服務端）終端 3 中運行:

ib_write_bw-d rocep1s0f1 -p18513--bind_source_ip=192.168.11.11--report_gbits --run_infinitely -D5

在node1（客戶端）終端 3 中運行:

ib_write_bw-d rocep1s0f1 -p18513--report_gbits --run_infinitely -D5192.168.11.11

3.2.2 啟動物理端口 2/ 路徑 B（192.168.13.x）

在node2（服務端）終端 4 中運行:

ib_write_bw-d roceP2p1s0f1 -p18514--bind_source_ip=192.168.13.11--report_gbits --run_infinitely -D5

在node1（客戶端）終端 4 中運行:

ib_write_bw-d roceP2p1s0f1 -p18514--report_gbits --run_infinitely -D5192.168.13.11

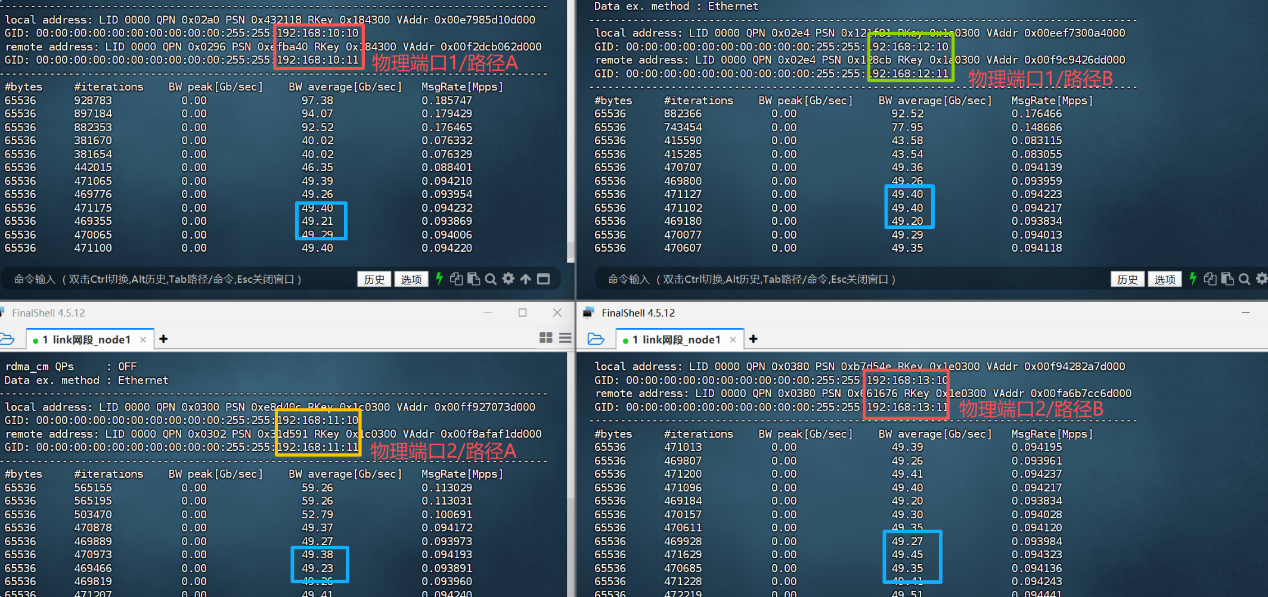

▲ 測試結果截圖

測試結果：當所有四條鏈路并發運行時，觀察到每條鏈路的帶寬被平均分配。

每條路徑帶寬 ≈ 49 Gbit/s

總帶寬= ~49 + ~49 + ~49 + ~49 =196 Gbit/s

結論：表明 ConnectX-7 網卡的總帶寬約為 196 Gbit/s（接近 200G 目標）。無論流量是集中在單個物理端口（如測試 3.1），還是分散到兩個物理端口（如測試 3.2），總吞吐量保持一致。

4NCCL 通信性能測試

在深度學習場景中，NCCL 是多機通信的關鍵。我們按照官方文檔編譯 nccl-tests 并進行all_gather和 all_reduce測試。

4.1 安裝依賴項并構建 NCCL

#安裝依賴項并構建NCCL
sudoapt-get update &&sudoapt-get install -y libopenmpi-dev
gitclone-b v2.28.3-1 https://github.com/NVIDIA/nccl.git ~/nccl/
cd~/nccl/
make -j src.build NVCC_GENCODE="-gencode=arch=compute_121,code=sm_121"
#設置環境變量
exportCUDA_HOME="/usr/local/cuda"
exportMPI_HOME="/usr/lib/aarch64-linux-gnu/openmpi"
exportNCCL_HOME="$HOME/nccl/build/"
exportLD_LIBRARY_PATH="$NCCL_HOME/lib:$CUDA_HOME/lib64/:$MPI_HOME/lib:$LD_LIBRARY_PATH"

4.2 構建 NCCL 測試套件

gitclonehttps://github.com/NVIDIA/nccl-tests.git ~/nccl-tests/
cd~/nccl-tests/
make MPI=1

4.3 All-Gather 帶寬測試（單路徑）

注意：此步驟僅選擇物理端口 1 的一條路徑（路徑Aenp1s0f0np0）作為通信接口，以建立一個單路徑基準。

# 僅指定物理端口1/路徑A enp1s0f0np0 作為通信接口
exportUCX_NET_DEVICES=enp1s0f0np0
exportNCCL_SOCKET_IFNAME=enp1s0f0np0
exportOMPI_MCA_btl_tcp_if_include=enp1s0f0np0
#指定物理端口1/路徑A的設備標識
exportNCCL_IB_HCA=rocep1s0f0

運行all_gather測試（單路徑）：

mpirun-np2-H192.168.10.10:1,192.168.10.11:1
 --mca plm_rsh_agent"ssh -o UserKnownHostsFile=/dev/null -o StrictHostKeyChecking=no"
 -x LD_LIBRARY_PATH
 -x NCCL_IB_HCA
 $HOME/nccl-tests/build/all_gather_perf -b16G -e16G -f2

-x NCCL_DEBUG=INFO可以加上此命令以查看詳細日志。

測試結果：單路徑下，All-Gather操作的平均總線帶寬達到12.04 GB/s。

▲ 測試結果截圖

4.4 All-Gather 帶寬測試（雙路徑）

注意：此步驟選擇物理端口 1 的兩條路徑作為通信接口，以建立雙鏈路。

#指定物理端口1/路徑A和路徑B enp1s0f0np0,enP2p1s0f0np0 作為通信接口
exportUCX_NET_DEVICES=enp1s0f0np0,enP2p1s0f0np0
exportNCCL_SOCKET_IFNAME=enp1s0f0np0,enP2p1s0f0np0
exportOMPI_MCA_btl_tcp_if_include=enp1s0f0np0,enP2p1s0f0np0


#指定兩個路徑的設備標識
exportNCCL_IB_HCA=rocep1s0f0,roceP2p1s0f0


mpirun-np2-H192.168.10.10:1,192.168.10.11:1
 --mca plm_rsh_agent"ssh -o UserKnownHostsFile=/dev/null -o StrictHostKeyChecking=no"
 -x LD_LIBRARY_PATH
 -x NCCL_IB_HCA
 $HOME/nccl-tests/build/all_gather_perf -b16G -e16G -f2

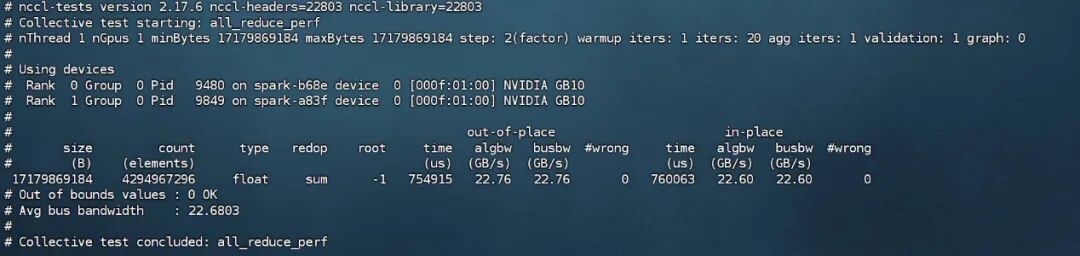

測試結果：雙路徑下，All-Gather 操作的平均總線帶寬達到22.68 GB/s。

▲ 測試結果截圖

4.5 All-reduce 帶寬測試（單路徑）

注意：切換終端時，請勿忘記重新導入 4.1 節中設置的環境變量。

# 僅指定物理端口1/路徑A enp1s0f0np0 作為通信接口
exportUCX_NET_DEVICES=enp1s0f0np0
exportNCCL_SOCKET_IFNAME=enp1s0f0np0
exportOMPI_MCA_btl_tcp_if_include=enp1s0f0np0
#指定物理端口1/路徑A的設備標識
exportNCCL_IB_HCA=rocep1s0f0
mpirun-np2
 -host192.168.10.10:1,192.168.10.11:1
 -x LD_LIBRARY_PATH
 -x NCCL_IB_HCA
 $HOME/nccl-tests/build/all_reduce_perf -b1M -e512M -f2-g1

測試結果：在單路徑 All-Reduce 測試中，512MB 大消息量下達到的12.08 GB/s總線帶寬。

▲ 測試結果截圖

4.6 All-reduce 帶寬測試（雙路徑）

# 指定物理端口1/路徑A和路徑B enp1s0f0np0,enP2p1s0f0np0 作為通信接口
exportUCX_NET_DEVICES=enp1s0f0np0,enP2p1s0f0np0
exportNCCL_SOCKET_IFNAME=enp1s0f0np0,enP2p1s0f0np0
exportOMPI_MCA_btl_tcp_if_include=enp1s0f0np0,enP2p1s0f0np0
#指定兩個路徑的設備標識


exportNCCL_IB_HCA=rocep1s0f0,roceP2p1s0f0
mpirun-np2
 -host192.168.10.10:1,192.168.10.11:1
 -x LD_LIBRARY_PATH
 -x NCCL_IB_HCA
 $HOME/nccl-tests/build/all_reduce_perf -b1M -e512M -f2-g1

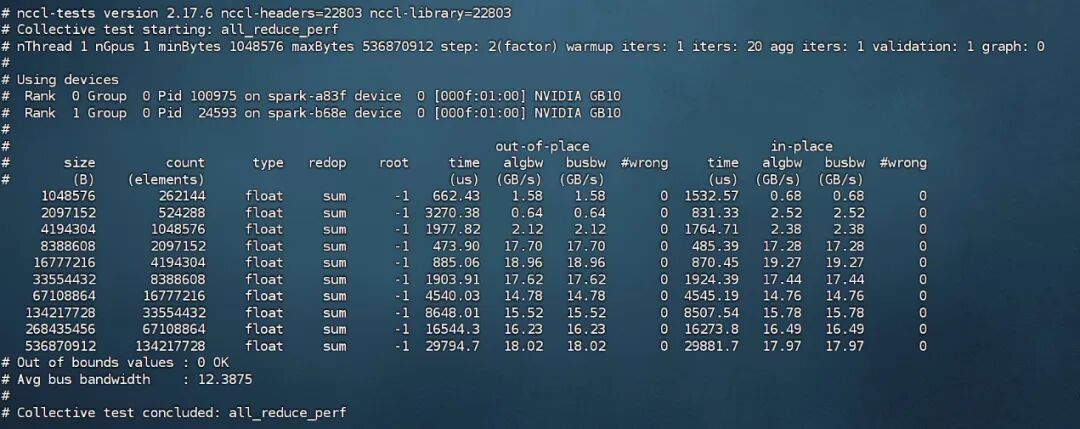

測試結果：在雙路徑 All-Reduce 測試中，512MB 大消息量下達到的18.02 GB/s總線帶寬。

▲ 測試結果截圖

5測試總結與分析

根據以上測試，可以得出以下關鍵結論：

配置確認：DGX Spark 上的 ConnectX-7 網卡確實因 socket 直通呈現為 4 個邏輯接口。

硬件能力驗證（ib_write_bw）：原始帶寬測試（ib_write_bw）結果（185-196 Gbit/s）表明，無論是通過單物理端口還是雙物理端口，該網卡均能提供接近 200 Gbps 的聚合吞吐能力，符合硬件設計預期。

NCCL 性能分析：在單物理端口（雙路徑）上運行時，All-Gather 操作針對超大消息量實現了22.68 GB/s的平均總線帶寬，展現了其在高并行通信場景下出色的數據聚合與分發吞吐能力。All-Reduce 測試中，512MB 大消息量下達到的18.02 GB/s總線帶寬，是當前系統通信性能的真實峰值，反映了 NCCL 算法與硬件互聯在高負載下的真實吞吐能力。

更多關于 DGX Spark 的使用指南、測試報告等，將在麗臺科技公眾號持續發布，敬請保持關注！
