The ADC128D818 I^2^C 系統監控器設計為最大靈活性。系統監控器可以配置為 單端和/或偽差分輸入。車載溫度傳感器，結合了 WATCHDOG 窗口比較器和中斷輸出引腳 INT 使得 每個頻道都有監控和超出覆蓋范圍的警報。高性能內部參考也是一個 能夠在最艱難的作條件下提供完整的解決方案。
*附件：adc128d818.pdf

ADC128D818的12位δ-sigmaADC支持標準模式（Sm，100 kbps）和Fast模式 模式（調頻，400 kbps）I^2^C語言接口。ADC128D818內置了音序器 控制信道轉換，并將所有轉換結果存儲在獨立寄存器中以便簡便 微處理器檢索。未使用的信道可以獨立關閉以節省電力。

ADC可以使用內部2.56伏參考或可變外部參考。一 模擬濾波器包含在I上^2^C 數字控制線路以提供 增強了抗噪能力。該設備還在SDA和SCL上具備超時復位功能 防止我^2^C公交鎖車。

ADC128D818的電源電壓范圍為3伏至5.5伏，范圍為–40°C至125°C 該設備采用16針TSSOP封裝。

特性

• 12位分辨率Delta-Sigma輔助器
• 局部溫度感應
• 可配置的單端和/或偽差分。
  輸入
• 2.56-V 內部 VREF 或可變外部 VREF
• WATCHDOG 窗口比較器，包含所有測量值的狀態
  和掩碼寄存器
• 用于存儲測量
  值的獨立寄存器
• 抄截輸出通知微處理器錯誤事件
• 我^2^C 串行總線接口兼容性
• 9 個可選地址
• 防止 I 的超時復位功能^2^C線公交鎖車
• 單獨關閉通道以限制功耗
• 深度關機模式以最小化功耗
• TSSOP 16引腳封裝
• 主要規格
  • ADC 分辨率 12 位
  • 供電電壓范圍為3伏至5.5伏
  • 未調整總誤差 –0.45% / +0.2%
  • 整非線性±1 LSb
  • 微分非線性±1 LSb
  • 工作電流 0.56 mA
  • 深度停機電流 10 ±A
  • 溫度分辨率 °C/LSb
  • 溫度精度（–40°C至125°C）±3°C
  • 溫度精度（–25°C至100°C）±2°C

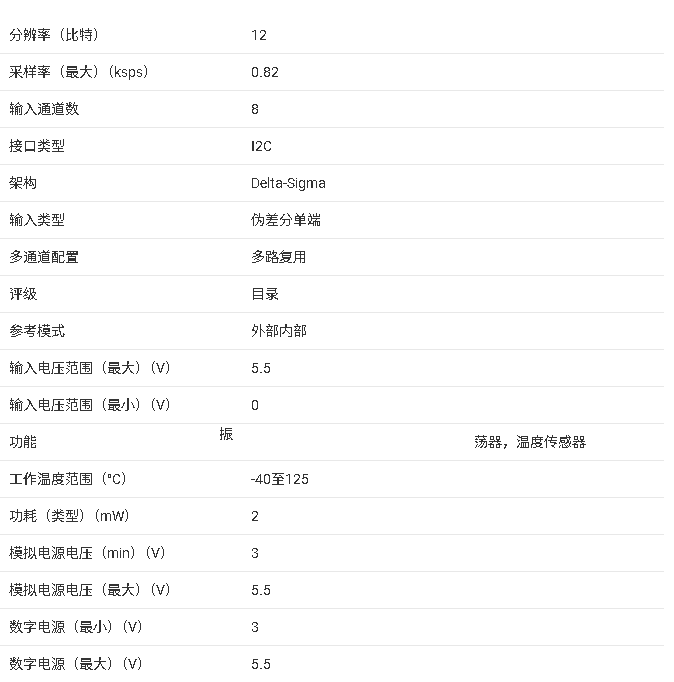

參數

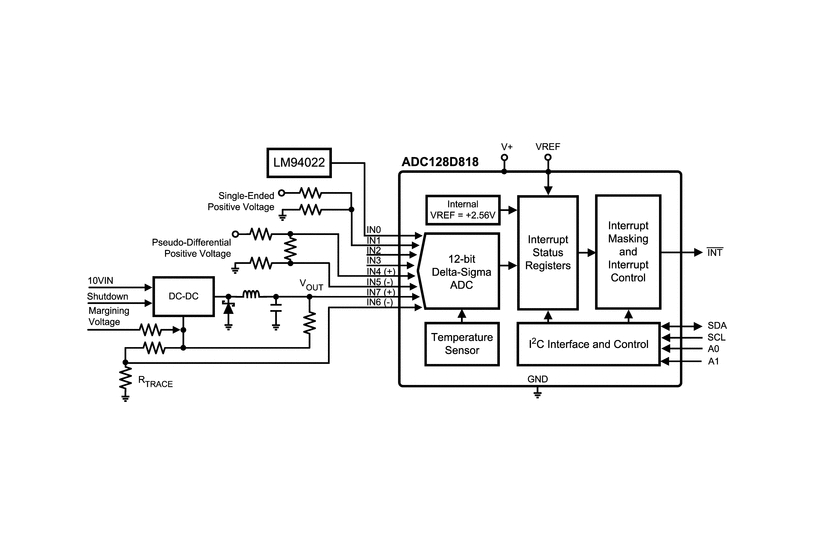

方框圖

一、產品核心概述

ADC128D818 是德州儀器推出的多功能系統監控 ADC，集成 12 位 ΔΣ ADC、本地溫度傳感器、看門狗窗口比較器及 I2C 接口，支持單端和偽差分輸入配置，可靈活選擇 2.56V 內部參考電壓或 1.25V~V + 范圍的外部參考電壓，適用于通信基礎設施、服務器監控、工業醫療系統等場景，工作溫度范圍為–40°C 至 + 125°C，封裝形式為 16 引腳 TSSOP。

二、關鍵特性與規格

1. 核心性能參數

• 分辨率與線性度 ：12 位分辨率，積分非線性誤差（INL）±1 LSB，微分非線性誤差（DNL）±1 LSB；總未調整誤差（TUE）范圍–0.45%/+0.2%，增益誤差最大 ±0.45% FSR，偏移誤差最大 ±0.5% FSR。
• 溫度測量 ：內置溫度傳感器，分辨率 0.5°C/LSB；–40°C +125°C 范圍內精度 ±3°C，–25°C +100°C 范圍內精度 ±2%。
• 功耗與供電 ：供電電壓范圍 3V~5.5V，工作電流典型值 0.56mA，深度關斷電流僅 10μA，支持單通道獨立關斷以降低功耗。

2. 核心功能

• 8 路模擬輸入，可配置為 8 路單端輸入或 4 路偽差分輸入，滿量程范圍由參考電壓決定（內部 2.56V 參考時為 0V~2.56V）。
• 集成看門狗窗口比較器，支持對所有測量通道設置上下限閾值，超限觸發 INT 引腳中斷，配備中斷狀態和屏蔽寄存器。
• 支持 I2C 接口標準模式（100kbps）和快速模式（400kbps），通過 A0/A1 三電平地址引腳可在單條 I2C 總線上掛載 9 個設備，具備 I2C 總線超時復位功能，防止總線鎖死。

三、封裝與引腳

1. 封裝信息

采用 16 引腳 TSSOP（PW）封裝，尺寸 5.00mm×4.40mm；管裝（ADC128D818CIMT/NOPB）數量 92 片，卷盤裝（ADC128D818CIMTX/NOPB）數量 2500 片，符合 RoHS 標準，MSL 等級 1（260°C 無限制回流焊）。

2. 關鍵引腳功能

• 電源與參考：V+（供電，3V5.5V，需 1μF+0.1μF 電容去耦）、GND（地）、VREF（參考電壓輸入 / 輸出，內部 2.56V 或外部 1.25VV+）。
• 信號輸入：IN0~IN7（8 路模擬輸入）。
• 控制與通信：SDA（I2C 串行數據）、SCL（I2C 串行時鐘）、A0/A1（I2C 地址選擇引腳）、INT（中斷輸出，漏極開路，需外部上拉）。

四、應用場景與設計支持

1. 典型應用

• 電源供應監控、服務器熱管理、工業過程控制、電子測試儀器、醫療設備及通信基礎設施監控。
• 支持電壓監測、溫度傳感、橋式傳感器信號采集等場景，可搭配 LM4140 等參考源提升精度。

2. 設計資源

• 工作模式 ：提供三種轉換模式，低功耗模式（轉換后進入關斷）、連續轉換模式、單觸發模式，可通過寄存器配置。
• 寄存器配置 ：內置配置寄存器、中斷狀態 / 屏蔽寄存器、通道關斷寄存器、限值寄存器等，支持自定義測量范圍和中斷邏輯。
• 布局指南 ：建議采用獨立低阻抗模擬地平面，模擬元件（如分壓電阻）盡量靠近芯片；V + 和 VREF 引腳需就近配置去耦電容，SDA/SCL/INT 引腳需外接上拉電阻（1.1kΩ~10kΩ）。

五、可靠性與訂單信息

• ESD 防護等級：人體模型（HBM）±3000V，帶電設備模型（CDM）±1000V，機器模型 ±300V，靜電防護能力優異。
• 可訂購型號包括管裝和卷盤裝，均支持–40°C~+125°C 工作溫度，引腳標識為 128D818 CIMT。
