一、案例背景與項目痛點

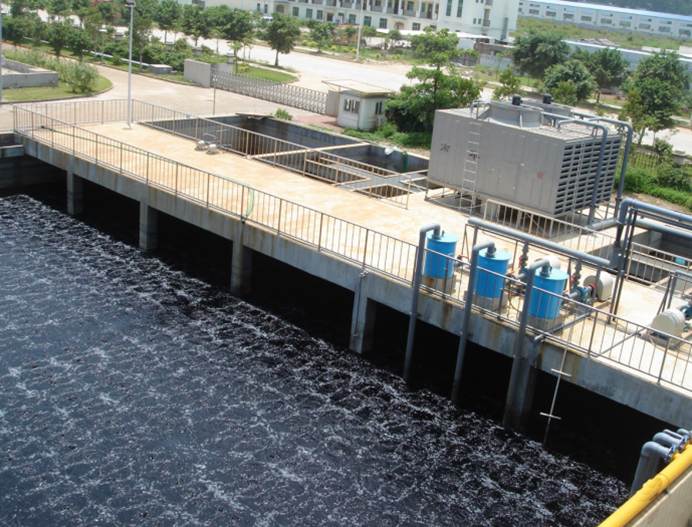

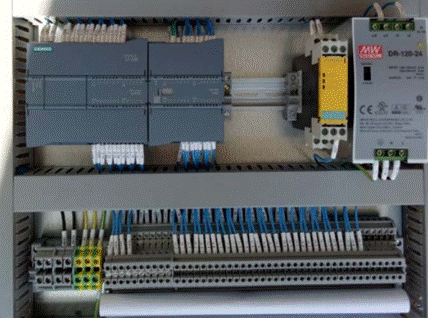

某市政污水處理廠旨在提升其“精確曝氣”與“泵站聯動”控制水平，需要對多個關鍵工藝節點（如進水井、曝氣池、出水渠等）的液位數據進行實時采集與監控。這些監測點分散且環境潮濕，新增的液位傳感器大多支持RS485接口與標準的ModbusRTU協議，性價比高且部署靈活。然而，廠區的核心控制系統采用的是西門子S7-1200PLC，其原生通訊接口為Profinet工業以太網。

項目面臨的核心痛點如下：

1.協議壁壘：西門子S7-1200PLC不直接支持ModbusRTU主站功能，無法直接讀取傳感器數據。

2.信號傳輸距離限制：RS485信號有效傳輸距離通常為1200米，對于分布廣泛的廠區，傳感器信號無法直接送達中央控制室的PLC。

3.布線成本高昂：若為每個遠程傳感器單獨拉設電纜至PLC，不僅電纜成本高，施工復雜，且后期維護困難。

4.數據集成困難：關鍵工藝參數無法自動接入主流的上位系統（如WinCC、組態王），依賴于人工現場抄表記錄，數據滯后且易出錯。

5.系統擴展性差：未來若需增加壓力、流量、PH值等Modbus儀表，現有系統架構難以靈活擴展。

二、解決方案：捷米特JM-PN-RTU協議轉換網關

針對上述痛點，我們引入了捷米特JM-PN-RTU協議轉換網關。這款設備不僅是一個簡單的協議轉換器，更是一個集成了數據采集器和協議轉換網關能力的智能網關。

網關功能簡介：

雙向協議轉換：核心功能是實現Profinet與ModbusRTU之間的雙向協議轉換。在Profinet側，它作為智能從站；在Modbus側，它作為主站，主動輪詢連接的多個從站設備。

多設備接入：具備1個Profinet接口和2個獨立的RS485接口，可同時接入多達32個Modbus從站設備（如液位計、流量計、閥門等），是一個高效的數據采集器。

即插即用與靈活配置：通過簡單的網頁或配置軟件，可輕松設置Modbus從站地址、功能碼、寄存器地址與ProfinetIO映射區的對應關系。

信號中繼與隔離：內置信號隔離與中繼功能，有效延長通訊距離，保障在復雜工業環境下的通訊穩定性。

三、清晰的解決方案與實施過程

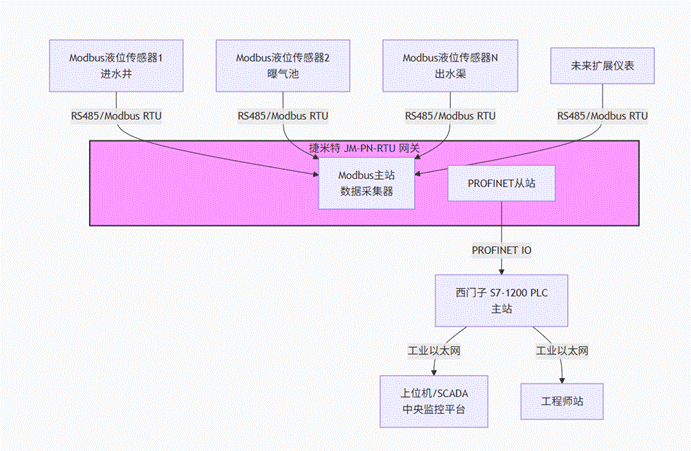

1.系統拓?fù)渲貥?gòu)

2.實施過程

硬件部署：在廠區內選擇中心位置安裝捷米特JM-PN-RTU網關，通過現場總線串聯所有Modbus液位傳感器，最后通過網線將網關接入廠區的Profinet網絡。

西門子側配置：在TIAPortal工程中，添加捷米特網關的GSDML文件，將其作為一個標準的ProfinetIO設備組態到S7-1200PLC的網絡中。根據傳感器數量，為其分配足夠的輸入/輸出映射區（例如，每個傳感器占用2個字節的輸入字用于傳輸液位值）。

網關側配置：使用配置軟件，設定網關在Modbus網絡中的主站參數（如波特率、校驗位）。然后，為每一個液位傳感器（從站）建立一條輪詢指令，包括其從站地址、功能碼（如03H讀保持寄存器）、起始寄存器地址、數據長度，并將讀取到的數據映射到TIAPortal中定義的Profinet輸入地址的相應偏移位置。

PLC編程與上位機組態：在S7-1200中，編程直接訪問映射區的數據，即可獲得實時的液位值。上位機軟件（如WinCC）通過OPCUA或直接驅動讀取PLC數據，從而在監控畫面上動態顯示所有監測點的液位、歷史曲線和報警信息。

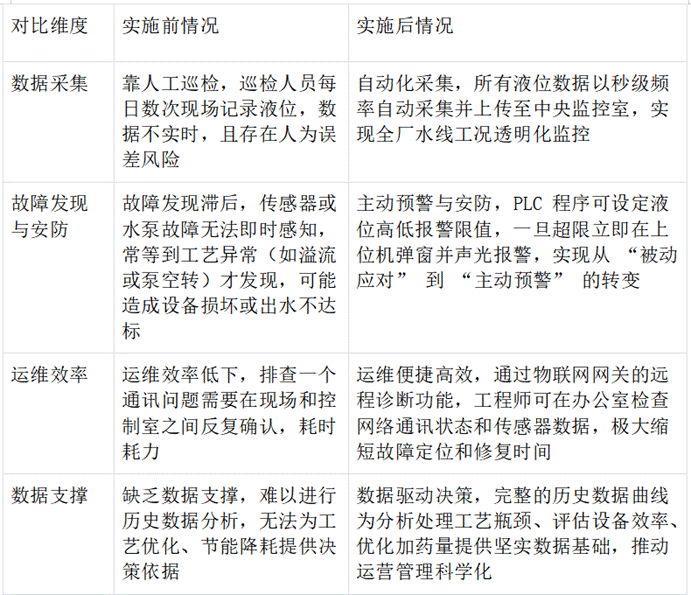

應用效果與實施前后對比

五、行業推廣與前景展望

捷米特JM-PN-RTU網關所代表的工業網關解決方案，其“承上啟下、打通異構”的能力，在眾多面臨數字化升級的行業中具有普適性。我們重點推薦以下主流且高速發展的行業：

1.智慧水務與水利：從水源地、水廠到供水管網，存在大量不同品牌的PLC、RTU與Modbus儀表（如壓力、流量、水質監測）。智能網關是構建“城市水模型”與“漏損控制系統”不可或缺的數據入口。

2.新能源光伏發電：大型光伏電站由數以萬計的光伏組串和逆變器組成，其中大量逆變器采用Modbus協議。通過數據采集器匯聚數據，是實現電站高效運維、發電量分析和電網調度響應的核心。

3.智能樓宇與園區：樓宇自控系統（BA）需要集成空調、照明、配電、安防等多個子系統，協議繁雜。物聯網網關是實現各子系統數據互通，構建統一能效管理平臺的理想選擇。

4.冷鏈物流與倉儲：在需要全程溫控的場景中，分布廣泛的溫濕度傳感器（多為Modbus）需要通過協議轉換網關進行本地聚合與報警，再上傳至云平臺，確保藥品、食品的品質與安全。

六、總結

本項目是工業網關在環?；A(chǔ)設施領域成功應用的典范。捷米特JM-PN-RTU不僅是一個協議轉換的“翻譯官”，更是一個承上啟下的物聯網網關、一個高效可靠的數據采集器、一個具備初步邏輯處理能力的協議轉換網關。它以其卓越的兼容性、靈活的擴展性和穩定的性能，成功化解了污水處理廠中異構設備聯網的核心矛盾。

通過部署這款智能網關，污水處理廠實現了從依賴人工經驗到數據驅動智能運營的跨越，在提升處理效率、保障穩定達標、降低運行能耗和優化人力資源方面取得了顯著成效。隨著物聯網、大數據與實體經濟深度融合的浪潮推進，這種標準化、模塊化、易于部署的網關方案，必將在智慧城市、智能制造、綠色能源等更多關乎國計民生的前沿行業中，扮演越來越重要的“數據毛細血管”角色，為構建萬物互聯的智能世界奠定堅實基礎。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
