RS485/232轉PROFINET網關在臺凌變頻器與西門子PLC通訊中的配置與應用

在工業自動化領域，實現不同協議設備間的無縫通訊是提升生產效率的關鍵。本文將詳細介紹如何通過RS485轉PROFINET網關，將臺凌變頻器與西門子PLC（如S7-1200）高效連接，并完成數據交互的完整流程。

一、硬件準備與網絡架構

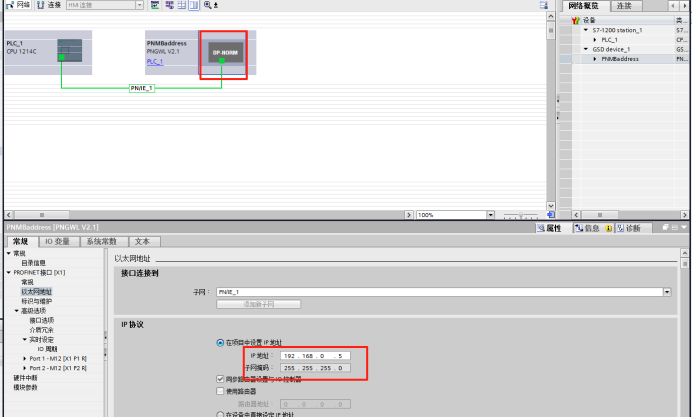

核心設備包括西門子S7-1200 PLC、臺凌變頻器以及興達易控RS485轉PROFINET網關。RS485轉PROFINET網關作為協議轉換的橋梁，一端通過PROFINET接口與PLC組成工業以太網，另一端通過RS485串口連接變頻器。這種架構類似于在普通話與方言之間配備了一位實時翻譯，確保雙方指令的準確傳達。需注意所有設備需處于同一網段，例如PLC與RS485轉PROFINET網關IP可分別設置為192.168.0.1和192.168.0.2，如同給每個設備分配專屬門牌號，避免數據投遞錯誤。

二、軟件配置關鍵步驟

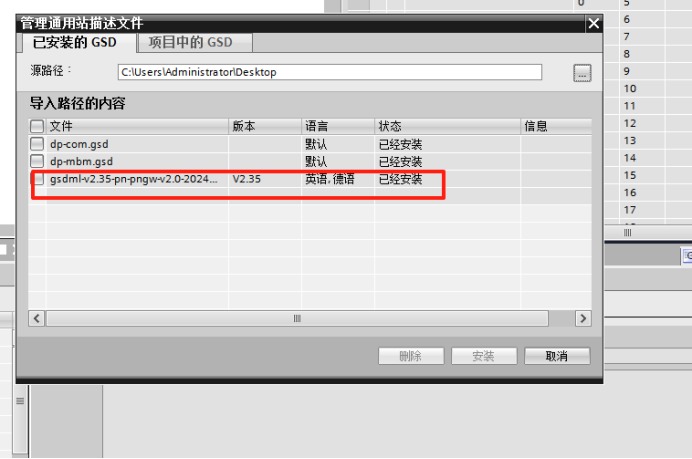

首先需在博圖（TIA Portal）中安裝RS485轉PROFINET網關的GSD文件，這是設備的“驅動程序”，讓PLC能識別網關的通信特性。安裝后，在硬件目錄中找到RS485轉PROFINET網關模塊并拖入項目拓?fù)鋱D，如同在拼圖中放置關鍵連接塊。接著通過RS485轉PROFINET網關配置軟件設置兩項核心參數：

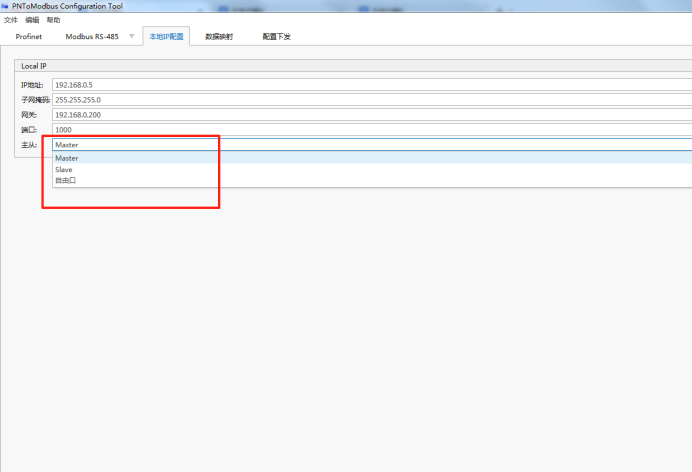

PROFINET端配置：輸入與博圖一致的IP地址和設備名稱

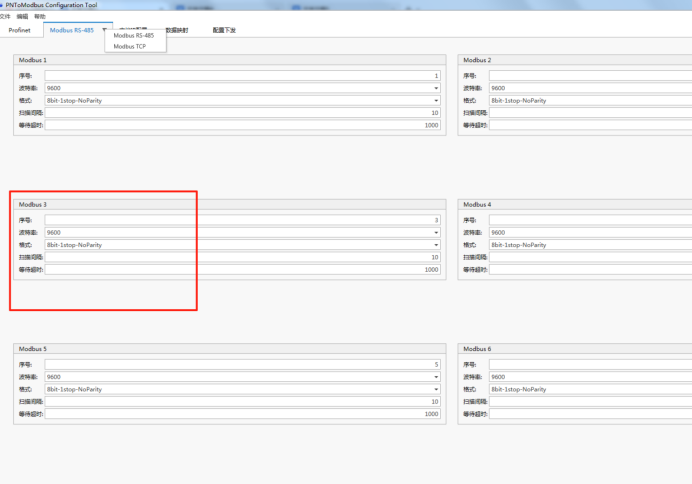

RS485端參數：選擇主從模式（臺凌變頻器通常作為從站）

設置波特率、數據位等參數

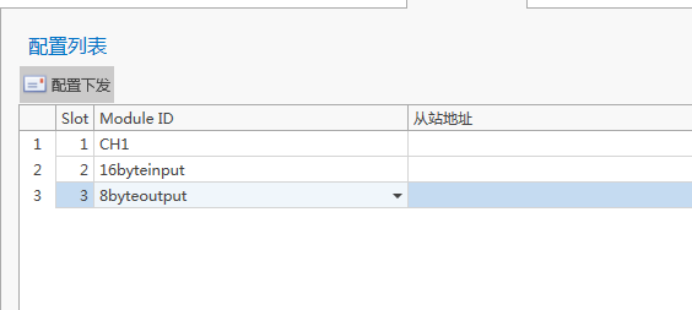

還需分配輸入/輸出字節長度，例如設置16字節輸入用于接收變頻器狀態，8字節輸出用于發送控制指令。

三、數據映射與功能實現

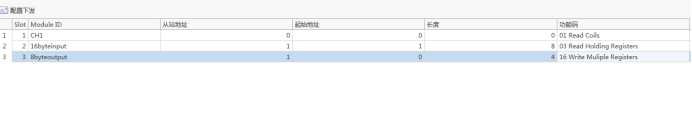

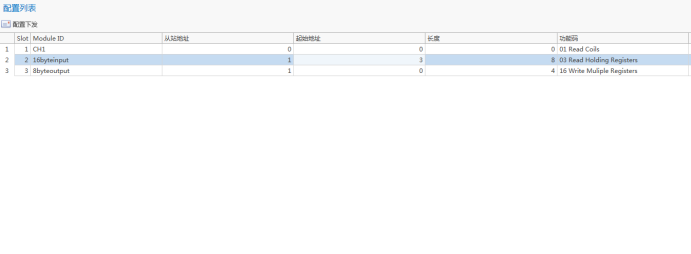

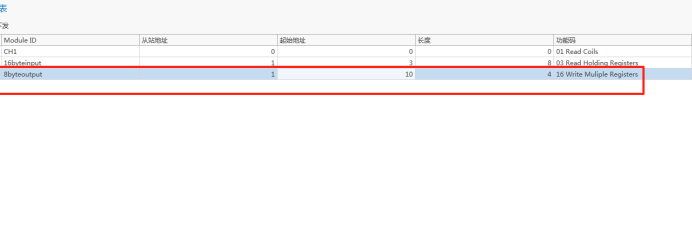

通過RS485轉PROFINET網關的配置軟件，將變頻器寄存器地址映射到PROFINET的IO區。例如：

40001（運行頻率）→ PLC輸入?yún)^(qū)IW0

40003（輸出電流）→ PLC輸入?yún)^(qū)IW2

40010（啟動命令）→ PLC輸出區QW0

該方案不僅適用于變頻器控制，還可拓展至掃碼槍、打印機等設備。例如汽車生產線中，通過RS485轉PROFINET網關連接掃碼槍?zhuān)瑢?shí)現VIN碼自動采集與防重復校驗，如同為每輛車配備唯一身份證識別系統。這種標準化接口設計，顯著降低了不同品牌設備的集成難度，為智能工廠建設提供靈活高效的通訊基礎。
