安森美 (onsemi) NL3V8T24x 8位雙電源電平轉換器是可配置的高性能8位器件，具備三態輸出，旨在實現數字系統中兩個邏輯域之間的無縫電壓電平轉換。A端口和B端口設計用于分別跟蹤兩個不同的電源軌VCCA 和VCCB 。兩條電源軌的電壓可配置范圍為0.9V至3.6V，支持A端口與B端口之間的通用電壓電平轉換。NL3V8T244支持A端口到B端口的非反相電平轉換，而NL3V8T240支持反相電平轉換。憑借快速的傳播延遲和低功耗特性，此系列安森美電平轉換器非常適合用于移動設備、消費類電子產品以及需要可靠且靈活電壓接口的嵌入式系統。

數據手冊：*附件：onsemi NL3V8T24x 8位雙電源電平轉換器數據手冊.pdf

特性

• 寬VCCA 和VCCB 工作范圍：0.9V至3.6V
• 平衡的輸出驅動力：±24mA（3.0V時）
• 高速且平衡的傳播延遲，在3.0V至3.6V電壓范圍內最大延遲為2.8ns
• 輸入引腳過壓容限（OVT）為3.6V
• 非優先VCC 排序
• 輸出保持三態，直至達到有效VCC
• 部分?jǐn)嚯姳Ｗo(hù)
• 當任一VCC 為GND時，輸出切換至三態
• 典型最大數據傳輸速率
  • 380Mbps（≥1.8V至3.3V轉換）
  • 200Mbps [≥1.1V至（1.8V、2.5V、3.3V）轉換]
  • 150Mbps（≥1.1V至1.5V轉換）
  • 100Mbps（≥1.1V至1.2V轉換）
• 可燃性等級：UL 94V-0
• 潮濕敏感度等級（MSL）：1
• 封裝選項：小型UDFN20、SOIC-20W或TSSOP-20封裝
• 無鉛、無鹵/無溴化阻燃劑，符合RoHS標準

邏輯圖

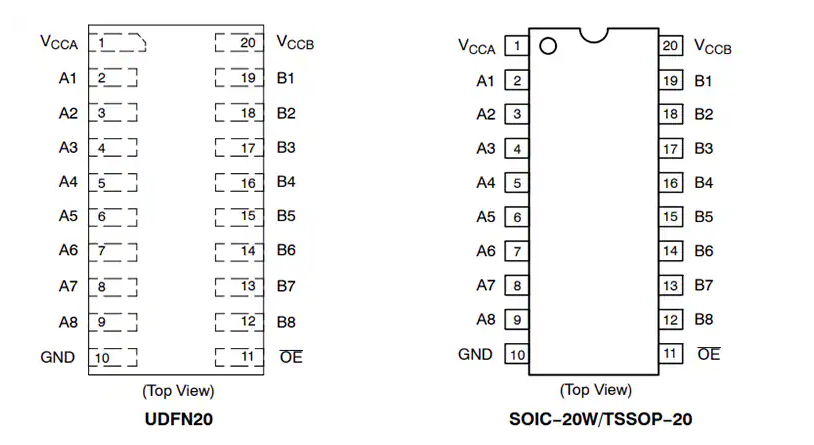

引腳分配

?NL3V8T24x系列雙電源電平轉換器技術解析?

?一、產品概述?
NL3V8T244/NL3V8T240是安森美半導體推出的8位可配置雙電源電平轉換器，具備三態輸出功能。其核心特性在于A端口和B端口分別采用獨立的VCCA、VCCB供電軌設計，支持0.9V至3.6V寬電壓范圍，實現A/B端口間的通用電壓電平轉換。其中NL3V8T244實現同向傳輸，NL3V8T240實現反向傳輸。

?二、關鍵特性分析?

1. ?供電靈活性?
   • 雙電源供電架構：VCCA、VCCB獨立供電（0.9V-3.6V）
   • 支持非優先上電順序（Non-preferential VCC Sequencing）
   • 任意電源掉電時自動進入三態保護模式
2. ?電氣性能優勢?
   • 平衡輸出驅動能力：±24mA@3.0V
   • 高速傳輸：3.0-3.6V下最大傳輸延遲僅2.8ns
   • 輸入引腳耐受3.6V過壓
3. ?動態性能指標?
   • 典型數據傳輸速率：
     • 1.8V-3.3V轉換：380Mbps
     • 1.1V-1.8V/2.5V/3.3V轉換：200Mbps
     • 支持100-380Mbps全速率范圍

三、封裝與選型指南?

1. ?封裝選項?
   • UDFN20（超薄雙扁平無引線）
   • SOIC-20W（寬體封裝）
   • TSSOP-20（薄型縮小外形封裝）
2. ?訂購代碼說明?
   • NL3V8T244DWR2G：SOIC-20W封裝，卷帶包裝
   • NL3V8T244DTR2G：TSSOP-20封裝
   • -Q后綴表示汽車級認證版本

?四、應用場景深度適配?

1. ?便攜設備優化?
   • 支持1.1V-3.3V處理器與外設間電平轉換
   • 典型應用：移動電話、PDA的GPIO擴展
2. ?工業與汽車電子?
   • AEC-Q100認證版本滿足車規要求
   • 寬溫工作范圍（-40℃至+125℃）
   • 符合ROHS、無鹵素環保標準

?五、設計要點提示?

1. ?保護機制利用?
   • 部分?jǐn)嚯姳Ｗo(hù)功能
   • 自動三態切換機制
   • ESD保護達2kV（HBM模型）

?六、測試驗證建議?
建議重點驗證以下參數：

• 不同電壓組合下的傳播延遲
• 三態切換時序參數
• 電源瞬態過程的輸出狀態保持
