安森美NL3V2T240/NL3V2T244電壓電平轉換器是一款2位可配置雙電源電平轉換器，具有3態輸出。輸入An和輸出Bn端口設計目的是跟蹤兩個不同電源軌（VCCA 和V CCB ）。這兩個電源軌均可在0.9V至3.6V范圍內配置，支持從輸入An到輸出Bn端口的通用低電壓轉換。NL3V4T240是一款2位電平轉換器，支持從A端口到B端口的反相轉換。NL3V2T244是一款2位電平轉換器，支持從A端口到B端口的非反相轉換。NL3V2T240/NL3V2T244電壓電平轉換器適合用于手機、個人數字助理 (PDA)、汽車和工業應用。

數據手冊：*附件：onsemi NL3V2T240，NL3V2T244電壓電平轉換器數據手冊.pdf

特性

• 工作電壓范圍：0.9V至3.6V VCCA 和VCCB
• 平衡輸出驅動：±24mA（3V時）
• 速度快，具有平衡傳播延遲
• 輸入和輸出具有高達3.6V的OVT保護
• 非優先VCCA 和VCCB 排序
• 在達到有效VCC 之前，輸出處于三態
• 部分?jǐn)嚯姳Ｗo(hù)
• 如果任一VCC 接地，則輸出切換至三態
• 工作溫度范圍：-40 °C至125 °C
• 典型最大數據速率：
  • 380Mbps（≥1.8V至3.3V轉換）
  • 200Mbps（≥1.1V至[1.8V、2.5V和3.3V]轉換）
  • 150Mbps（≥1.1V至1.5V轉換）
  • 100Mbps（≥1.1V至1.2V轉換）
• 1.7mm x 2mm UQFN12超小型封裝
• 符合RoHS標準
• 無鉛、無鹵器件

引腳圖及功能

基于NL3V2T244/NL3V2T240電壓電平轉換器的技術解析與應用指南?

一、產品概述

NL3V2T244與NL3V2T240是安森美半導體推出的?2位雙電源電平轉換器?，支持?0.9V至3.6V?的寬電壓范圍，專為移動設備、汽車電子和工業控制等場景設計。前者實現?非反相傳輸?（A→B），后者支持?反相傳輸?（A→B），并具備?三態輸出?功能，適用于多電壓域混合系統。

二、核心特性與技術優勢

1. ?寬電壓兼容性?
   • VCCA與VCCB獨立供電，均支持?0.9V–3.6V?，可實現任意電壓組合間的雙向電平轉換。
   • ?無電源時序要求?（Non-preferential VCC Sequencing），避免因上電順序?qū)е碌钠骷p壞。
2. ?高性能電氣參數?
   • ?傳播延遲?：最快達?2.8 ns?（3.0V–3.6V），保障高速信號完整性。
   • ?驅動能力?：±24 mA輸出電流（3.0V條件下），兼容高負載場景。
   • ?數據速率?：
     ? ?380 Mbps?（1.8V–3.3V轉換）
     ? ?100 Mbps?（1.1V–1.2V轉換）
3. ?可靠性與保護機制?
   • ?部分?jǐn)嚯姳Ｗo(hù)?：任一電源關閉時，端口自動進入高阻態。
   • ?過壓耐受?：所有I/O引腳支持?3.6V過壓保護?（OVT）。
   • ?靜電防護?：HBM 2kV、CDM 1kV，滿足工業環境抗干擾需求。

三、關鍵電路設計與引腳功能

1. ?邏輯結構與引腳分配?
   • ?SOIC-8/Micro8/UDFN8?封裝，引腳布局一致（見圖2）：
     ? ? VCCA（1）、VCCB（8） ?：獨立電源輸入
     ? ? A1–A2（2–3） ?：輸入端口（參考VCCA）
     ? ? B1–B2（6–7） ?：輸出端口（參考VCCB）
     ? ? OE（4） ?：輸出使能（高電平禁用輸出）

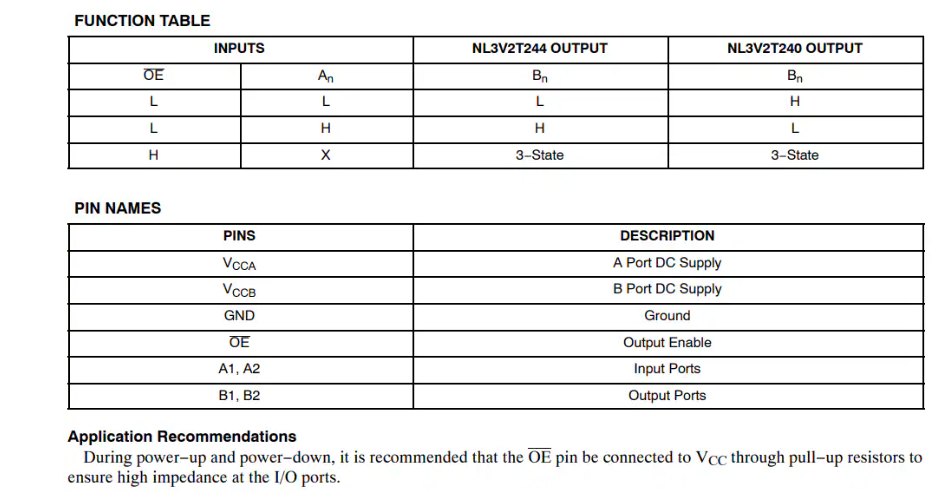

2. ?功能真值表?| OE | An | NL3V2T244-Bn | NL3V2T240-Bn |
   | ---- | ---- | -------------- | -------------- |
   | L | L | L | H |
   | L | H | H | L |
   | H | X | 三態 | 三態 |

四、應用設計要點

1. ?電源與使能控制?
   • ?OE引腳需通過上拉電阻接VCCA?，確保上電/斷電期間端口為高阻態，防止電流倒灌。
2. ?時序優化策略?
   • 根據電壓組合選擇最優數據速率（如1.1V→3.3V適用200 Mbps），結合傳播延遲參數（見表AC Electrical Characteristics）調整時鐘同步。
3. ?PCB布局建議?
   • VCCA/VCCB電源軌需布置?去耦電容?，減小開關噪聲。
   • 高速信號走線應匹配阻抗，避免因微封裝（UDFN8）引入的寄生效應。

五、典型應用場景

1. ?便攜設備?：手機/平板中處理器與外圍芯片的電壓適配（如1.2V?3.3V）。
2. ?汽車電子?：車載傳感器與ECU間的電平隔離（符合AEC-Q100標準）。
3. ?工業通信?：UART/I2C接口在不同電壓模塊間的信號中轉。

六、選型與可靠性考量

• ?封裝選擇?：
  ? ?SOIC-8?：通用場景，散熱良好
  ? ?UDFN8?（1.8×1.2mm）：空間受限應用
  ? ?Micro8?：平衡尺寸與焊接工藝性
• ?環境適應性?：
  ? 工作溫度? -40℃至+125℃ ?，覆蓋嚴苛工況。
• ?失效防護?：絕對最大額定值中明確?電壓不得超過4.3V?，設計需預留余量。
