onsemi NL3X5004電壓電平轉換器是無需方向控制引腳的4位140Mb/s、可配置雙電源自動感應雙向電平轉換器。A端口和B端口旨在分別跟蹤兩個不同的電源軌(VCCA 和V CCB ),并可從0.9V到3.6V獨立配置。這些器件包括高電平有效使能 (EN) 和高動態輸出電流能力,支持轉換器驅動高容性負載。NL3X5004為所有引腳提供ESD保護,符合4000V人體模型 (HBM) 標準。這些電平轉換器非常適合用于手機、信息娛樂系統和其他設備。
數據手冊:*附件:onsemi NL3X5004電壓電平轉換器數據手冊.pdf
特性
- 寬V
CCA和VCCB工作電壓范圍:0.9V至3.6V - V
CCA和VCCB相互獨立,其中VCCA可能大于、等于或小于VCCB - 高電容驅動能力:100pF
- 速度快,確保140Mbps數據速率(V
CCA和VCCB> 1.8V) - 較低的位對位偏移
- 過壓容限使能和I/O引腳
- 非優先上電排序
- 部分斷電保護
- UQFN-12、SOIC14、TSSOP14和QFN-14封裝選項
- 帶-Q后綴的用于汽車和其他要進行現場和控制變更的應用
- 符合AEC-Q100標準并具有PPAP功能
- 無鉛、無鹵/無BFR,符合RoHS指令
典型應用電路

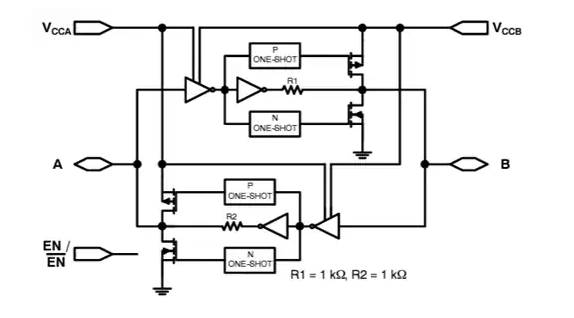

功能圖(1條I/O線路)

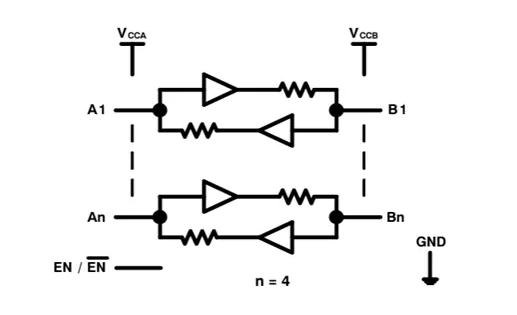

邏輯圖

?NL3X5004/NL3XN5004電壓電平轉換器技術深度解析與應用指南?
?一、產品概述與核心特性?
NL3X5004與NL3XN5004是安森美推出的?4位雙電源自動感應雙向電平轉換器?,專為多電壓系統設計。其關鍵創新在于?無需方向控制引腳?,通過內部電路自動識別數據傳輸方向,大幅簡化了系統設計復雜度。
?核心技術亮點?:
- ?寬電壓兼容?:
- VCCA與VCCB獨立供電,范圍?0.9V至3.6V?,支持VCCA>、=或<VCCB的任意組合。
- ?高性能傳輸?:
- ?低功耗管理?:
- 集成使能引腳(EN/EN),可在空閑時將A/B端口切換為?高阻態?,大幅降低靜態功耗。
?二、電氣參數深度分析?
?1. 直流特性關鍵指標?
| ?參數? | ?條件? | ?最小值? | ?最大值? | ?單位? |
|---|---|---|---|---|
| 輸入高電平(VIH) | VCCA≥1.1V | 0.65×VCCA | – | V |
| 輸出高電平(VOH) | IOH=-20 mA | 0.9×VCCA | – | V |
| 靜態電流(ICC) | 使能無效 | – | 2.0 | mA |
| 關斷漏電流(IOFF) | VCCA=0V | – | 5.0 | mA |
?設計注意?:
- ? 典型值(Typ) ? 基于25℃測試,實際應用需根據溫度、負載等因素留足余量。
?2. 時序性能與負載關系?
| ?負載電容? | ?VCCA/VCCB=1.8V? | ?VCCA/VCCB=3.3V? |
|---|---|---|
| 15 pF | 傳播延遲≤9 ns | 傳播延遲≤7 ns |
| 100 pF | 傳播延遲≤21 ns | 傳播延遲≤11.5 ns |
?關鍵結論?:
- 電容負載增大將?顯著降低最大數據速率?(100 pF時降至60 Mbps)。
?三、架構設計與工作原理?
?1. 自動方向檢測機制?
- 每個I/O通道內置? 一對單脈沖電路(One-Shot) ?,分別檢測上升沿和下降沿,動態切換數據流向。
- 單脈沖電路同時優化輸出信號的?上升/下降時間?,確保信號完整性。
?2. 使能控制邏輯?
- ?NL3X5004?:EN=高電平啟用,低電平進入三態。
- ?NL3XN5004?:EN=低電平啟用,高電平進入三態。
- 使能引腳參考?VCCA電源?,支持過壓容限(OVT)。
?四、典型應用場景與設計指南?
?1. 移動設備多電壓域互聯?
- ?場景?:處理器核(1.2V)與外圍設備(3.3V)通信。
- ?電路配置?:
- VCCA接1.2V,VCCB接3.3V。
- A端口連接處理器GPIO,B端口連接傳感器接口。
- ?優勢?:無需額外方向控制信號,節省PCB空間與固件開銷。
? 2. 單向傳輸模式配置(如SPI總線) ?
- 可將A端口固定為輸入,B端口固定為輸出,實現?非反相電平轉換?。
?3. 電源設計與PCB布局要點?
- ?去耦電容?:每個電源引腳(VCCA/VCCB)需并聯?0.01–0.1 μF陶瓷電容?,并緊靠芯片放置。
- ?接地策略?:使用連續接地平面,降低噪聲干擾。
?五、選型與封裝選項?
| ?型號? | ?使能極性? | ?封裝選項? | ?溫度范圍? |
|---|---|---|---|
| NL3X5004 | 高電平有效 | UQFN-12、SOIC-14、TSSOP-14等 | -40℃至+125℃ |
?六、常見問題與解決方案?
- ?信號失真問題?:
- ?現象?:高速傳輸時邊沿抖動明顯。
- ?解決方案?:檢查輸入驅動能力是否滿足?5.0 mA峰值電流?要求。
- ?電源時序沖突?:
- ?特性保障?:支持?非優先電源序列?,VCCA與VCCB可按任意順序上電。
