安森美 (onsemi) FPF2890 22V/5.5A保護開關具有5.5A連續電流和15A浪涌電流（10ms，2%功率開關），適用于USB Type-C ^?^ /供電 (PD) 應用。安森美 (onsemi) FPF2890開關提供過壓保護 (OVP)、過熱保護 (OTP) 和理想 二極管真反向電流阻斷 (IDTRCB) 來保護系統。這些設備導通電阻低至33mΩ（典型值），采用DFN封裝，工作電壓范圍為3.4V至22V，絕對最大電壓可達28V。這些設備采用熱增強型3mm x 3mm DFN-12封裝，可在-40°C至+125°C結溫范圍內運行。

數據手冊：*附件：onsemi FPF2890 22V，5.5A保護開關數據手冊.pdf

安森美 (onsemi) FPF2890保護開關是多端口Type-C PD電流吸收應用的理想解決方案。IDTRCB功能可在任何條件下防止VIN 因來自VOUT 的反向電流而上升。內部軟啟動電路可控制因電容負載引起的浪涌電流，可通過外部電容器調節轉換速度。集成的背對背MOSFET具有低導通電阻和高SOA，可安全處理大電流和VOUT 上的寬范圍輸出電容。

特性

• 支持22V/5.5A的OTP/OVP/IDTRCB電源開關
• 峰值電流：15A（10ms，占空因數為2%）
• 3.4 V 到 22 V 的輸入電壓范圍
• 超低導通電阻 - 典型值：33mΩ
• 輸入/輸出電壓ABS：高達28V
• 有效高電平EN極性
• 理想二極管真反向電流阻斷 (IDTRCB)
• 可配置的軟啟動
• 熱關閉
• 開漏故障FTLB輸出指示INRUSH、OTP、OVP和IDTRCB事件
• 熱增強型DFN 3mm x 3mm、12引腳封裝
• IEC 61000-4-5 - VIN 和VOUT ：±35V
• IEC 61000-4-2 - VIN 和VOUT ：±8kV

應用電路圖

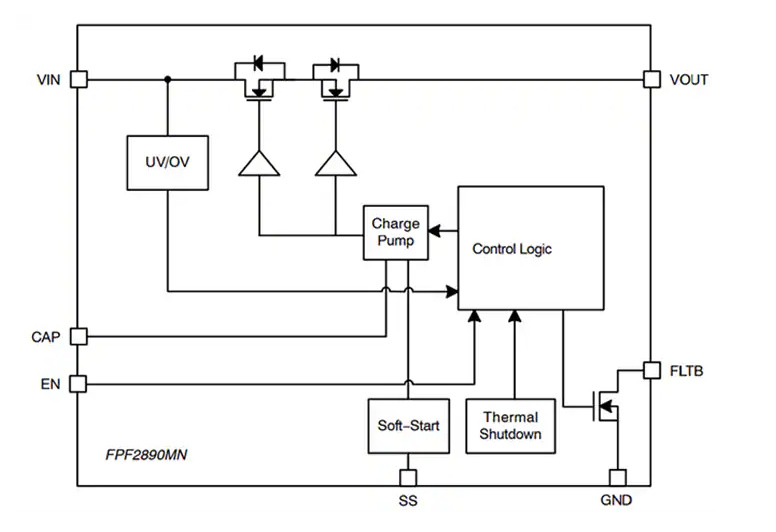

方框圖

?FPF2890保護開關技術詳解與應用指南?

一、產品概述

FPF2890MN是一款專為USB Type-C/PD應用設計的22V/5.5A保護開關，具有過壓保護（OVP）、過熱保護（OTP）和理想二極管真實反向電流阻斷（IDTRCB）功能。其采用熱增強型DFN-12封裝（3mm×3mm），典型導通電阻僅33mΩ，工作溫度范圍-40°C至+125°C結溫。

? 核心特性： ?

• 支持5.5A連續電流與15A峰值電流（10ms @ 2%占空比）
• 3.4V~22V寬輸入電壓范圍（絕對最大值28V）
• 集成反向電流阻斷與可配置軟啟動
• IEC 61000-4-5：±35V浪涌保護；IEC 61000-4-2：±8kV靜電保護

二、關鍵參數解析

2.1 極限參數（Absolute Maximum Ratings）

2.2 電氣特性（典型條件VIN=20V）

• ?導通電阻?：33mΩ @20V（典型值），35mΩ @5V
• ?欠壓鎖定?：3.35V（上升閾值），250mV遲滯
• ?過壓保護?：24V（典型閾值），512ms去抖時間
• ?軟啟動時間?：通過外部CSS電容配置（公式：tON≈112.5×CSS×VIN）

三、功能機制詳解

3.1 理想二極管與反向電流阻斷（ID-TRCB）

• 輕載時維持VOUT比VIN低70mV的恒定壓降
• 檢測到VOUT-VIN>50mV時，在0.5ms延遲后關閉功率開關
• 完全隔離VIN與VOUT，防止電流反向流動

3.2 保護機制協同工作

1. ?啟動保護?：輸出電容>1.1V時功率限制42W，<1.1V時限制24W
2. ?故障指示?：FLTB開漏輸出，可驅動LED或GPIO
3. ?熱管理?：結溫>140°C觸發關斷，需通過EN或VIN循環復位

3.3 工作模式選擇

• ?自動重試模式?（FPF2890MNTXG-F）：故障后8ms自動恢復
• ?鎖定模式?（FPF2890MNTXG-L）：需手動復位

四、典型應用設計

4.1 電路配置要點

• ?輸入濾波?：VIN引腳需并聯10μF電容
• ?軟啟動調節?：SS引腳外接電容CSS（5.6nF典型值）
• ?散熱設計?：必須使用獨立導熱島，通過多個過孔連接各層銅箔

4.2 布局規范

• 頂部層：盡可能擴大裸露焊盤面積
• 內層：創建電氣隔離的導熱島
• 底層：利用大氣暴露優勢擴展散熱面積

五、應用場景適配

1. ?筆記本電腦?：支持Type-C PD協議的電流汲取應用
2. ?多端口設備?：利用IDTRCB功能防止端口間反向電流
3. ?高可靠性系統?：憑借±35V浪涌耐受能力適應惡劣環境

六、設計注意事項

1. 啟用期間若檢測到OVP，將在去抖時間后關閉開關并拉低FLTB
2. 軟啟動結束后自動禁用電流限制和短路保護功能
3. 必須確保裸露焊盤電氣隔離，僅用于導熱目的
