基于 AI MCU M55M1 的智慧門禁解決方案

應用背景

傳統智慧門禁系統主要通過生物識別、報警聯動、實時監控等技術實現安全防護，廣泛應用于工廠、金融機構、醫療場所、公共安全區域、商業場所及住宅區域。但該類方案存在以下核心痛點：

依賴人工篩選攜帶物品的權限，人力成本高且靈活性差，未融入人工智能技術實現自動化判別

需聯網傳輸數據，存在被黑客攻擊的風險，安全性較低，且數據傳輸與處理過程存在一定判別延遲

部分方案采用指紋、人臉等生物識別技術，存在生物信息泄露的安全隱患

針對上述痛點，新唐科技推出基于端側AI MCU M55M1的智慧門禁解決方案，通過本地AI算力、無聯網設計及圖像識別技術，實現更安全、高效的門禁控制。

方案介紹

1. 核心功能邏輯

方案通過攝像頭模組實時采集場景圖像，由M55M1主控MCU運行AI模型進行物品識別，根據識別結果控制門禁狀態，具體規則如下：

場景1：人員手持透明晶圓盒在攝像頭前→識別為“未授權攜帶物品”→門禁保持關閉；

場景2：人員空手在攝像頭前→識別為“無攜帶物品”→門禁自動開啟；

場景3：人員手持黑色晶圓盒在攝像頭前→識別為“授權攜帶物品”→門禁自動開啟。

2. 方案硬件架構

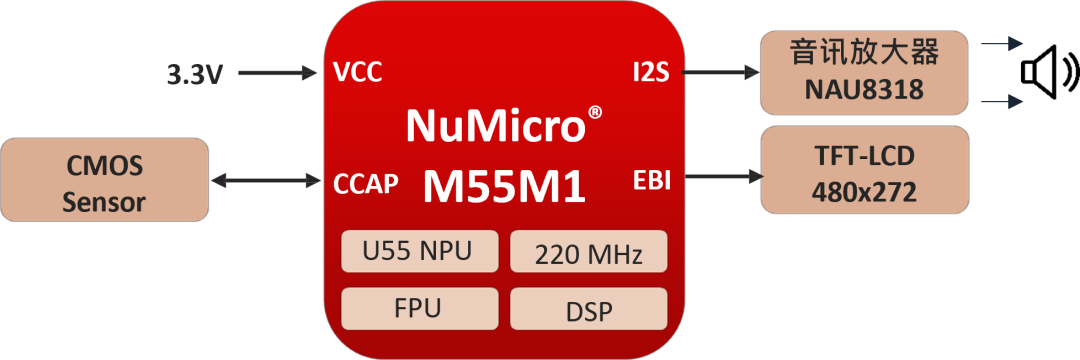

方案核心硬件由“M55M1主控+外設模組”組成，框圖邏輯及關鍵組件說明如下：

主控單元：M55M1 AI MCU（集成Arm Ethos-U55 NPU），負責圖像接收、AI推理及門禁控制信號輸出；

圖像采集：CMOS攝像頭模組，通過M55M1的8位并行攝像頭接口（CCAP）實時傳輸圖像數據；

音頻提示：NAU8318音頻放大器，通過I2S接口接收M55M1的音頻數據，播放“門禁開啟/關閉”語音提示；

顯示交互：通過外部總線接口（EBI）外接480×272分辨率TFT-LCD顯示屏來顯示門禁狀態、識別結果及幀率信息；

供電模塊：提供3.3V直流電壓，為M55M1、攝像頭、音頻放大器及顯示屏供電。

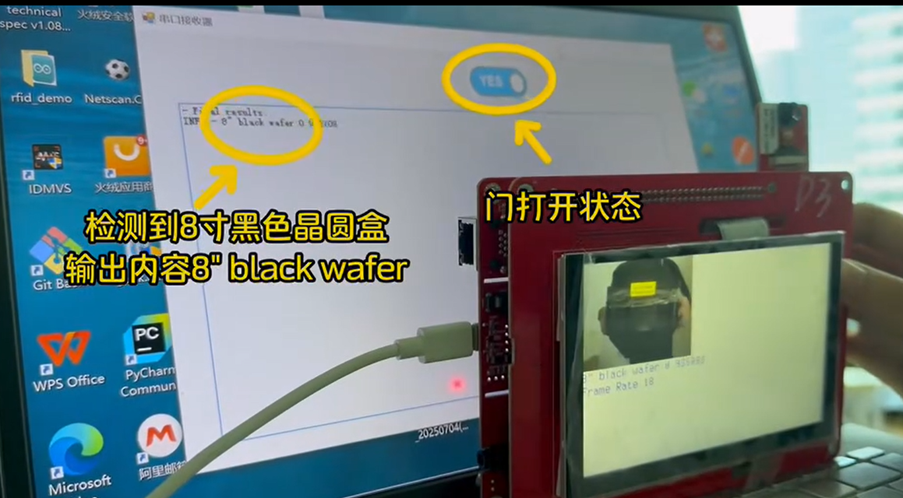

3. Demo功能展示

Demo通過實時圖像采集與AI識別實現門禁控制，關鍵輸出信息如下：

- 識別結果：檢測到“8英寸黑色晶圓盒（8" Black Wafer）”時，輸出對應文本；

- 狀態反饋：TFT屏顯示門禁“開啟/關閉”狀態，NAU8318同步播放語音提示（如“門禁已開啟”）。

核心器件：M55M1 AI MCU詳解

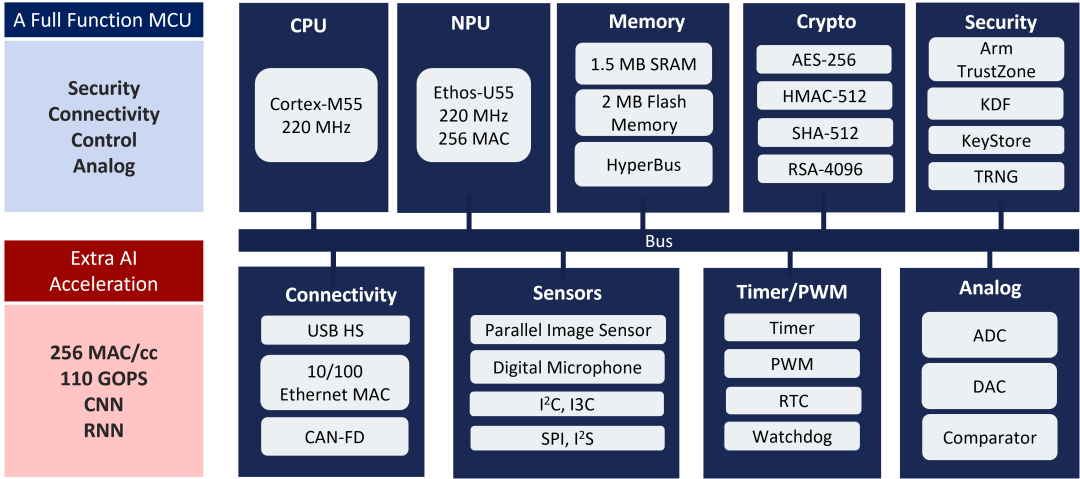

1. 核心性能參數

M55M1是專為端側AI設計的高性能MCU，關鍵參數如下：

處理器與算力：搭載220 MHz Arm Cortex-M55核心，集成220 MHz Arm Ethos-U55 NPU（算力110 GOPS），支持DSP擴展、向量擴展及FPU（浮點運算單元），可高效處理AI推理、數字信號等計算密集型任務；

存儲資源：內建1.5 MB SRAM、2 MB閃存，支持OctoSPI與HyperBus接口，可擴展外部RAM/閃存；

供電與環境：工作電壓1.71V~3.6V，工作溫度-40°C~+105°C，適配工業與民用場景；

安全性：支持安全啟動、TrustZone硬件隔離、TRNG（真隨機數生成器）、密鑰存儲、AES-256/SHA-512加密加速器及硬件級防篡改檢測，符合PSA-Level 2合規要求；

外設接口：

圖像采集：1組8位并行攝像頭接口（CCAP）；

通信接口：最多10組UART、4組SPI/I2S、4組I2C、2組CAN-FD、2組QSPI、1組USB 2.0高速OTG、1組10/100以太網MAC；

模擬外設：2組12位5 MSPS SAR ADC、2組12位1 MSPS緩沖DAC、4組模擬比較器、1組內建溫度傳感器；

控制外設：24信道200 MHz PWM輸出、4組QEI（正交編碼器接口）、4組輸入捕獲單元。

2. 核心優勢（針對智慧門禁場景）

本地AI算力：Ethos-U55 NPU支持INT8量化模型，可本地運行YOLO系列目標檢測模型，無需聯網，判別延遲≤100ms；

高安全性：硬件級加密與隔離技術，規避聯網數據泄露及生物信息泄露風險；

豐富外設：直接適配攝像頭、顯示屏、音頻放大器等模組，無需額外擴展芯片，簡化硬件設計；

低功耗：端側本地運行，相比聯網方案功耗更低，適配門禁系統長期待機需求。

M55M1開發流程與資源

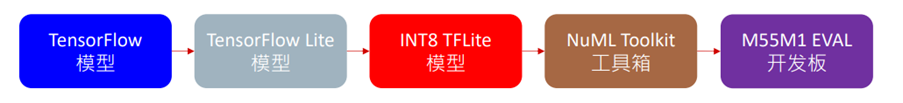

1. 開發流程

模型設計與訓練：開發者基于TensorFlow設計目標檢測模型（如YOLOv5s Tiny），針對“晶圓盒/空手”等場景進行訓練；

模型量化優化：使用TFLite Converter對模型進行全整形量化（Full Integer Quantization），轉換為INT8 TFLite模型（降低算力需求，適配M55M1 NPU）；

一鍵部署：通過新唐NuEdgeWise IDE中的NuML工具，將INT8 TFLite模型自動轉換為C++代碼，集成至M55M1板級支持包（BSP），并完成編譯、下載與執行；

測試驗證：通過攝像頭采集實時圖像，驗證模型識別準確率與門禁控制邏輯，優化幀率與延遲。

2. 官方開發資源

新唐提供全套工具鏈與文檔，降低開發門檻：

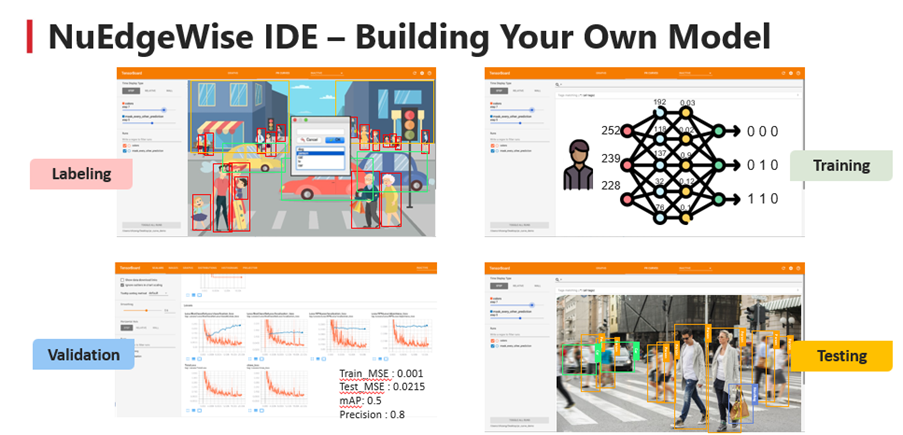

NuEdgeWise IDE：專為TinyML開發的集成環境，支持“數據標記→模型訓練→驗證→測試”全流程，基于Jupyter Notebook提供TensorFlow Lite模型開發界面；

BSP與驅動：提供M55M1完整板級支持包，包含攝像頭、顯示屏、音頻放大器等外設的驅動代碼；

示例工程：提供智慧門禁Demo源碼（含YOLO模型部署示例、外設聯動邏輯）；

技術支持：提供模型優化指南、硬件設計參考及FAQs，協助開發者解決開發問題。

聯系與合作

若對基于M55M1的智慧門禁方案感興趣，可通過新唐科技 AI 信息頁 https://www.nuvoton.com/ai/ 獲取更多資料或?qū)雍献鳌?/p>
