一、背景

據統計，我國每年因電氣原因引發的火災占火災總量的30%以上，其中配電回路因剩余電流、線纜溫度過高等問題引發的火災尤為突出。如何將看不見的電氣隱患，變?yōu)榭晒芸煽氐陌踩珔?shù)？面對這一問題，ARCM200L-MU系列電氣綜合監控單元應運而生。

二、ARCM200L-MU系列電氣綜合監控單元

ARCM200L-MU系列電氣綜合監控單元（以下簡稱電氣單元），是針對0.4kV以下的TT、TN系統設計的，通過對配電回路的剩余電流、導線溫度、過電流、過電壓等火災危險參數實施監控和管理，從而預防電氣火災的發生，并實現了對多種電力參數的實時監測,為能耗管理提供準確的數據。

1、產品功能

● 監控報警功能

監控單元能監測漏電和溫度信息，報警時發出聲光報警信號，同時監控單元上紅色“報警”指示燈亮，顯示屏指示報警部位及報警類型，記錄報警時間，聲光報警一直保持，直至按顯示屏“復位”按鈕（按鍵）實現復位。對于聲音報警信號也可以使用顯示屏“消聲”按鈕（按鍵）手動消除。

● 控制輸出功能

當被監測回路報警時，在 DO 保護開關“打開”的情況下，控制輸出繼電器閉合，用于控制被保護電路或其他設備，當報警消除后，控制輸出繼電器釋放。

● 故障報警功能

當溫度漏電發生故障時，監控單元顯示故障提示，同時黃色“故障”指示燈亮，并發出故障報警聲音。

● 自檢功能

檢查監控單元中所有狀態指示燈、顯示屏、喇叭是否正常。

● 報警記錄存儲功能

當發生漏電、超溫報警或其他故障時，將報警部位、故障信息、報警時間等信息存儲在監控單元中。

● 權限控制功能

為確保系統的安全運行，監控單元軟件操作權限分級，不同級別的操作員具有不同的操作權限。

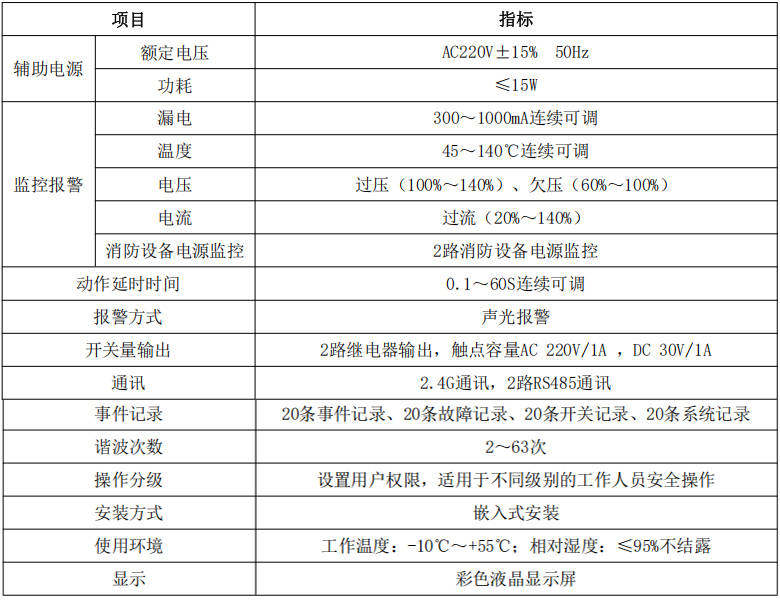

2、技術參數

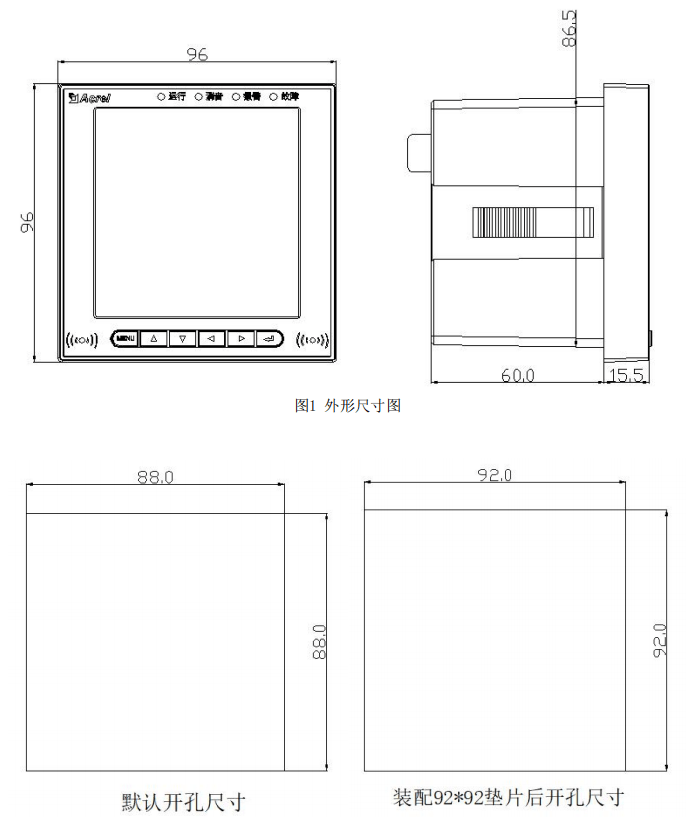

3、產品安裝

4、應用場景

適用于 0.4kV 以下 TT/TN 系統，核心場景包括：

商業建筑：商場、寫字樓、酒店的低壓配電回路；

民用住宅：住宅小區配電室、樓道配電干線；

工業廠房：生產車間、輔助設施的低壓配電網絡；

基礎設施：學校、醫院、社區服務中心等公共建筑配電系統。
