在電腦電源的眾多測試項目中，時序特性測試以及動態測試這2項關鍵測試都需要有一臺功能強大，測試精度高的電子負載。ITECH的明星產品IT8700系列多路輸入可編程直流電子負載動態測試可達25KHZ，測量分辨率可達0.1mV0.01mA，艾德克斯IT8701雙路主機框，用戶可根據通道數和功率需求在8款負載模組中自由選配，最多可滿足16通道的測試需求，在電子元器件、ATE測試系統、太陽能電池、LED、通訊測試、航空航天等多個測試領域?yàn)橛脩魩砭珳?zhǔn)的測試測量。

時序特性測試

PC電源不僅輸出電壓，還要與主板有信號聯系，兩者在時間次序上有一定的關系，這就叫做時序，時序是電源與主板良好配合的重要條件，也是導致電腦無法正常開關機以及電源與主板不兼容問題的最常見原因。

時序中最重要的是電源輸出電壓與P.G信號和PSON#信號之間的關系。P.G信號由電源控制，代表電源是否已經準備好，PS_ON#信號則由主板控制，表示是否要開機。PC電源的電壓必須依一定時序要求響應輸出電腦主板（如CPU、硬盤等器件），才能處理信息，如下圖

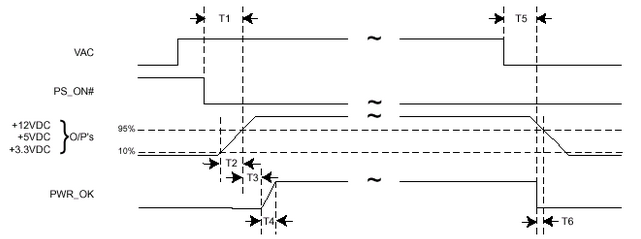

圖1PC電源電壓時序圖

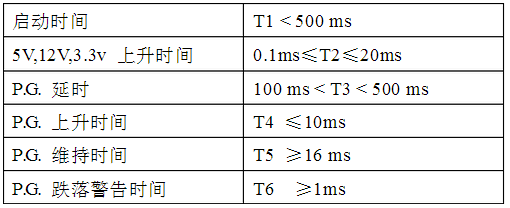

對應的時序要求如下：

測試方法如下：

1. 啟動時間：要求T1500mS，滿載，正常供電電壓，以PS/ON作開機，，+12V、+5V&+3.3V上升到95%標稱值的時間為T1；
2. +5V、+12V和+3.3V上升沿時間：要求0.1mST220mS，以PS/ON作開機，分別在供電電壓下限、正常和上限各測一次，取最差的一次；
3. P.G延時：要求100mST3500mS，滿載低壓和正常電壓各測量一次，以PS/ON作為開關機；
4. P.G維持時間：要求T516mS，滿載，正常供電電壓，關斷AC供電測量；
5. P.G跌落警告時間：要求T61mS，滿載，正常供電電壓，關斷AC和PS/ON，各測量一次。
注：上升沿、下降沿時間，均是指標稱值10%95%區間的時間。

在進行以上時序測試時，由于IT8700系列特有的同步拉載功能，很好的控制負載的同步拉載（同步時間可達到小于10us同時配合該系列內置的GPIB通訊接口可以實現同步拉載的輸出。
