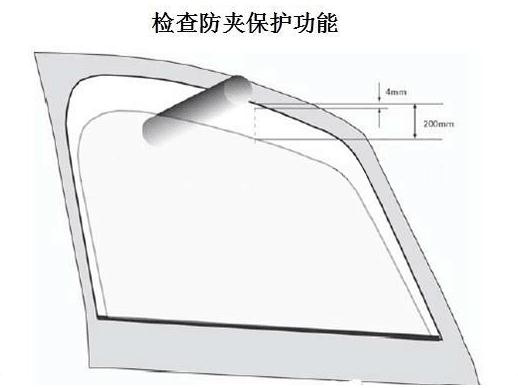

防夾功能在歐洲和美國都已經建立了相應的行業性標準，大量汽車采用了電動車窗，而許多車窗都不具備防夾功能。在受到電動車窗傷害的人群中年齡在6-15歲的兒童居多，為了保證安全，越來越多的廠商配置了車窗的防夾功能。該功能在玻璃上升中遇到一定的阻力就會馬上停止上升或向下降到最低，能夠?yàn)槟峁┤松戆踩谋Ｗo(hù)。在您對車窗進行升降時如果您的孩子碰巧將手伸出窗外，沒有配備防夾功能的車窗就會對您的孩子造成傷害，而如果具備此項功能，它就能夠在這種情況保護您的孩子不受玻璃夾傷。

用艾德克斯直流電子負載模擬車窗電機的運行狀態(紋波波形)從而測試控制器的好壞。因?yàn)殡姍C(jī)在車窗正常上升或下降時，電機是呈現一個固定頻率(500-1000HZ)的正弦波的拉載狀態(目前主流的是2-3A拉載，紋波電流大小在0.3-0.5A)，電機正常轉動的紋波幾乎是固定的(拋開某些干擾不談)，若是遇到障礙物，紋波就會發生明顯的變化，這時，通過驅動板來讀電機的紋波電流，然后繪制出頻率曲線，若監測到的頻率與電機對比頻率不對應，此時驅動板會發出電機停止指令，從而實現防夾。

下圖一為客戶測試過的電機紋波，詳情如下：

1、該負載電流包含交直流，其有效峰值不超過28A，紋波峰峰幅值0.3A以上，且能以0.3A向上線性調整;

2、設備需要能調整紋波的占空比，一個周期為500-1000HZ;

3、紋波形狀近似正弦波，變化趨勢穩定無畸變。

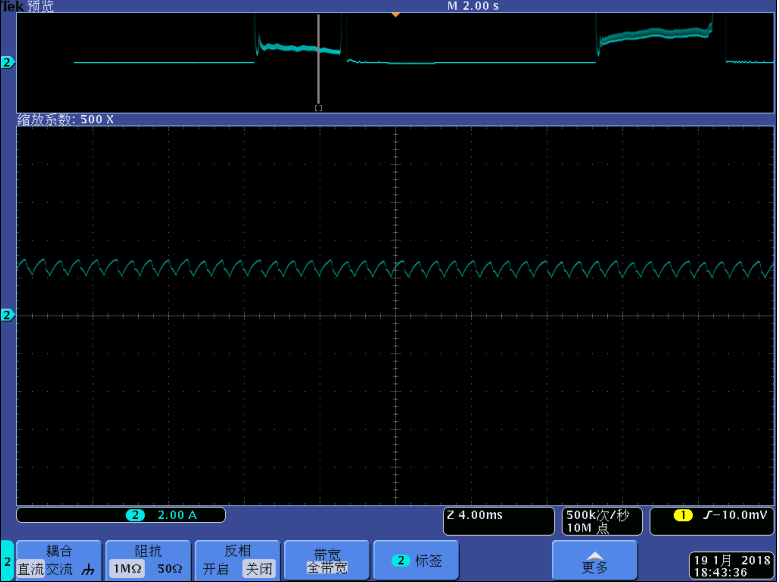

圖一馬達實測電流波形
